产品介绍
配合ES-608射频传导干扰模拟器使用,符合IEC61000-4-6 GB/T17626.6标准要求。
产品特点
频率范围:150KHz~300MHz
支持各种电源线、信号线试验
注入效率高
尺寸小巧
全频段阻抗匹配
标配校准件
符合标准
IEC61000-4-6 GB/T17626.6 EN61000-4-6
技术参数
频率范围:150KHz~300MHz
全频段阻抗匹配
直流电压范围可定制
额定容量 | |
交流电压AC max | 电源线260V |
直流电压DC max | 200V |
电流 | 电源线20A,信号线<5A |
耐压 | 3kV,60秒钟 |
共模阻抗(EUT端口) | |
150kHz~26MHz | 150Ω±20Ω |
26MHz~80MHz | 150Ω±60Ω/-45Ω |
80MHz~300MHz | 150Ω±20Ω |
电源线耦合去耦网络

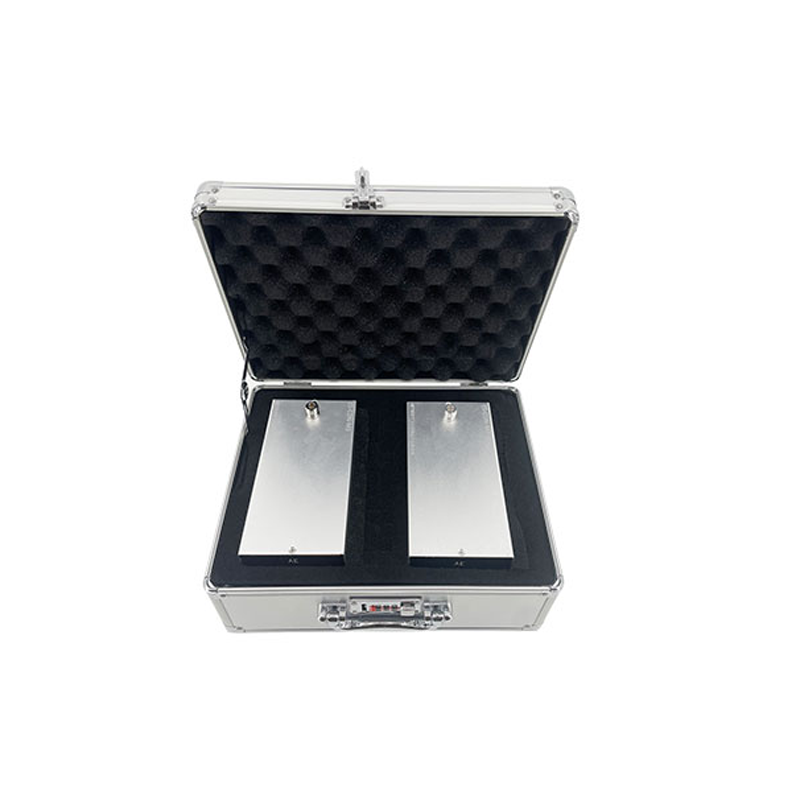

标配耦合去耦网络校准件 选型指南:
序号 | 型号 | 电源线端口 | 最大工作电压 | 最大工作电流 |
1 | ES-CDN-M1 | 单相一线 | AC:0~260V DC:0~200V | 20A~200A可选择 |
2 | ES-CDN-M2 | 单相二线 | AC:0~260V DC:0~200V | 20A~200A可选择 |
3 | ES-CDN-M3 | 单相三线 | AC:0~260V DC:0~200V | 20A~200A可选择 |
4 | ES-CDN-M4 | 三相四线 | AC:0~380V DC:0~200V | 32A~200A可选择 |
5 | ES-CDN-M5 | 三相五线 | AC:0~380V DC:0~200V | 32A~200A可选择 |
信号线耦合去耦网络:
标配耦合去耦网络校准件 选型指南:
序号 | 型号 | 信号线端口 | 通讯线种类 |
1 | ES-CDN-T2 | 2线 | 非屏蔽对称线 |
2 | ES-CDN-T4 | 4线 | 非屏蔽对称线 |
3 | ES-CDN-T8 | 8线 | 非屏蔽对称线 |
