ES-CDN-508
ES-CDN-508
ES-CDN-508

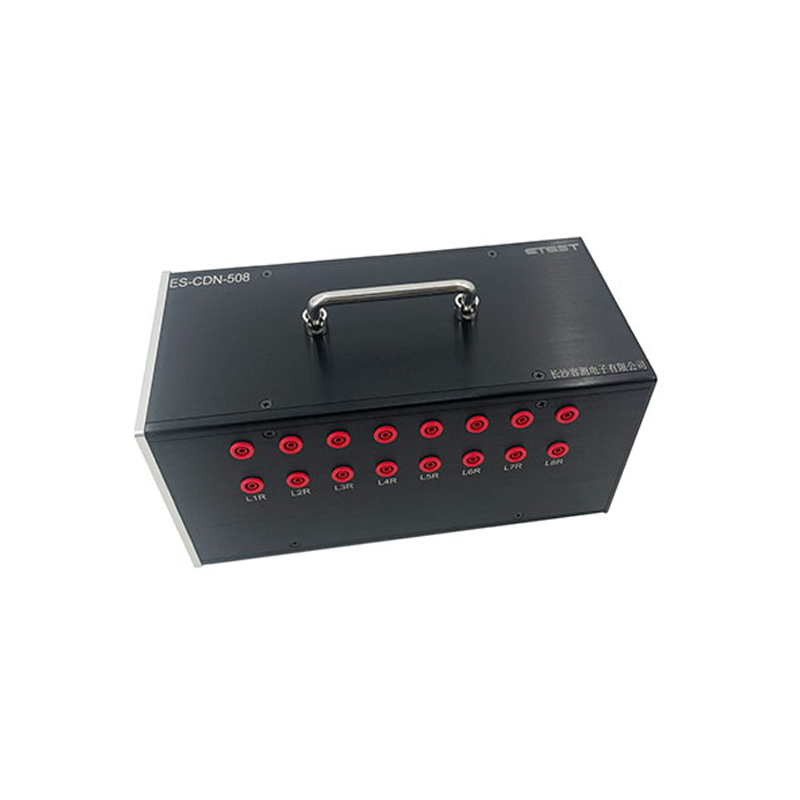

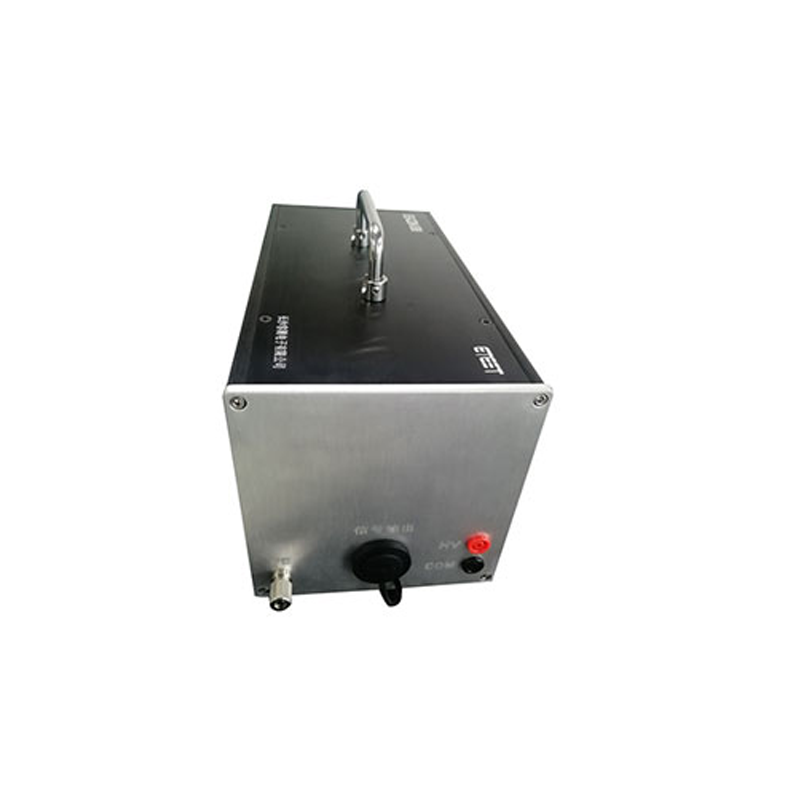

容测电子 非屏蔽对称信号线耦合去耦网络 ES-CDN-508

品牌名称：容测电子

产品型号：ES-CDN-508

获取报价 加入询盘
产品规格
产品介绍
ES-CDN-508 信号线耦合去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力，耐浪涌冲击能力强，同时迭加浪涌波形。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

ES-CDN-508 信号线耦合去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力，耐浪涌冲击能力强，同时迭加浪涌波形。



产品特点

数据传输速率高达1,000 MBit/s
采用高导磁性材料作为退耦器件
同时对四路八线通信线测试输出
耐浪涌冲击能力强，同时迭加浪涌波形
传输速率10MB、100MB、1000MB
限流电阻更换可以满足不同线数雷击浪涌波形测试
满足通讯端口：RS485、以太网、USB、双绞线



符合标准

IEC61000-4-5、GB/T 17626.5



技术参数

非屏蔽对称信号线耦合去耦网络（CDN）

型号

ES-CDN-508

耦合电压

6kV

浪涌波形

开路电压波：1.2us±20%     50us±20%
  短路电流波：8us±20%       20us±20%

通讯波：开路电压10us±20%      700us±20%
  短路电流：5us±20%     320us±20%

信号线类型

非屏蔽对称线

通讯速率

≤10Mbps、≤100Mbps、≤1000Mbps、

波特率

1000MHz

满足通讯端口

RS485、以太网、USB、双绞线

信号最高电压

50V

匹配模组

TR-80(2线) 、TR-160(4线) 、TR-240(6线) 、TR-320(8线)

10/700us匹配电阻

TR-100(4线)    TR-200(8线)      TR-3.1(8线)

产品尺寸

152mm×170mm×330mm

重量

12Kg
