产品介绍

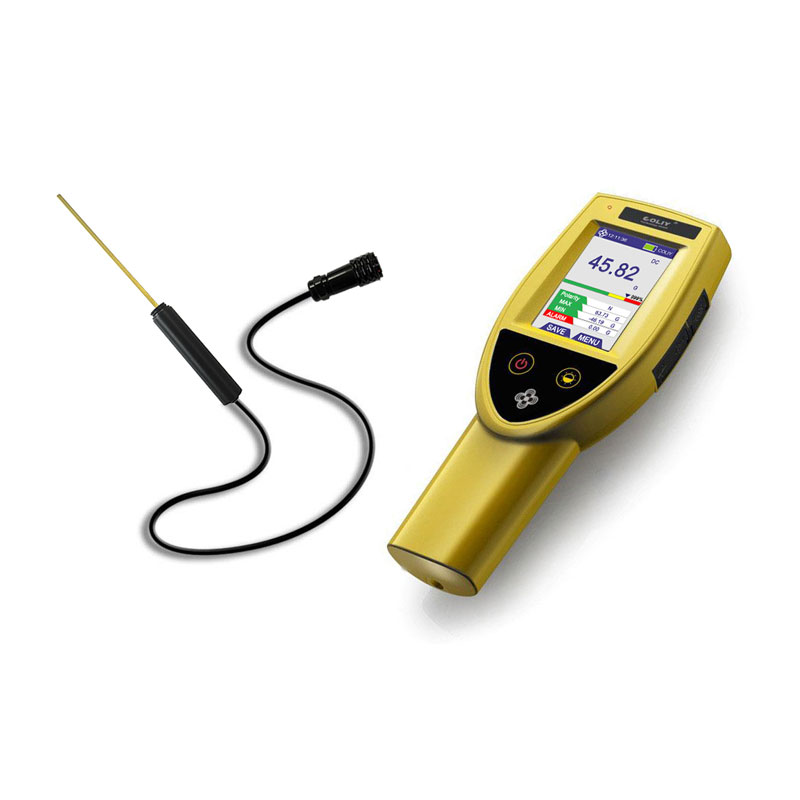

G81高斯计是一款采用了COLIY公司的第三代半导体氮化镓(GaN)霍尔传感器的高性能手持式单维高斯计。氮化镓传感器具有温度稳定性好、不受光照影响、线性度高、噪声低的特点，性能领先于第二代半导体砷化镓(GaAs)传感器技术。
高斯计开机和测量中需要经常校零，操作繁琐，影响精度。G81高斯计采用了Bypass Zero Technology专利技术和高稳定度GaN霍尔传感器，无需校零，大大提高了数据的准确度和使用便利性。G81还拥有手持式高斯计中无可比拟的极低测量噪声，分辨率高达0.01G，可以很容易测量金属材料的剩磁，甚至可以测量地球磁场（约0.4G)。
高斯计G81的DC精度优于0.8%，量程高达100kG (10T)，频率响应范围DC-10kHz。高斯计G81采用傅里叶分析法测量交流磁场(RMS值和频谱分析)，非常适合用于测量交流各类波形(正弦波、方波、三角波、梯形波、锯齿波等)的磁场。
高斯计G81采用3.2英寸彩色工业电阻触摸屏和符合智能手机习惯的菜单和显示，操作简便，用户无需看说明书，就会使用；高斯计G81功能强大，具有最大值/最小值功能、磁场极性显示功能、存储功能、实时频谱分析功能和0.2ms脉冲磁场捕捉功能。高斯计G81通过CE认证。
用户可以选择多种探头：径向探头、轴向探头、超薄探头(0.5mm)和带温度补偿的探头。常规探头温度系数±300ppm/℃，而带温度补偿探头温度系数仅为±50ppm/℃，在温度变化时可以大大提高测量精度和稳定性，因此强烈建议购买带温度补偿的探头。
功能特性
免校零技术
图形界面操作系统
第三代半导体GaN霍尔传感器
3.2英寸LCD彩色触摸屏
RMS交流各类波形磁场测量
最大值/最小值功能
S或N磁极显示
实时频谱功能
量程高达100kG (10T)
分辨率高达0.01G (1μT)
DC精度0.8%
频率响应DC- 10kHz
温度系数±50ppm/℃
上位机软件
超薄探头0.5mm厚度
0.2ms脉冲磁场测量模式

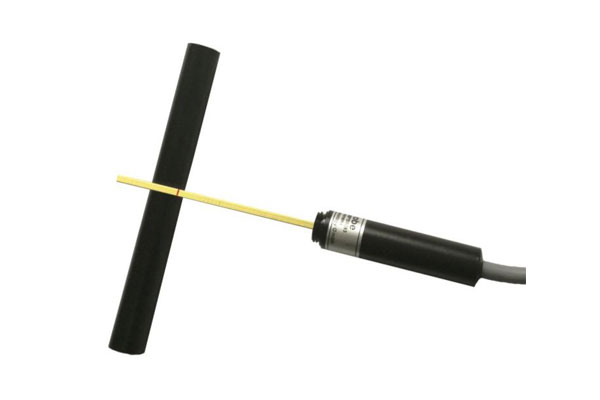

Bypass Zero Technology技术
普通的高斯计在使用过程当中，主机和探头由于温度的变化和磁滞的影响，磁场零点会发生偏移，因此探头必须经常放入校零腔内进行校零操作。
高斯计G81采用独特的 Bypass Zero Technology专利技术和高稳定度GaN霍尔传感器，主机和探头都拥有极佳的零点稳定度和极低的噪声，温度和磁滞不影响高斯计的零点，使用过程中无需校零，大大提高了数据的准确度和使用便利性。

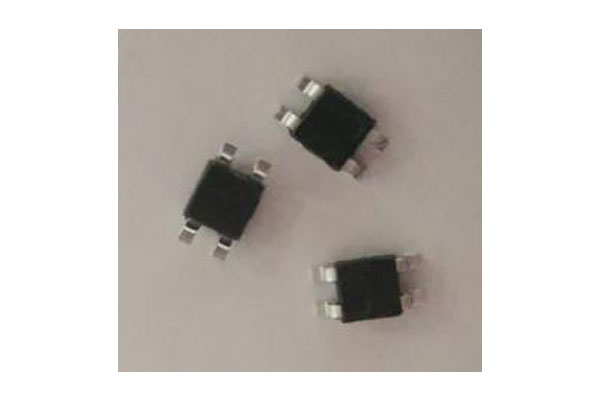

GaN霍尔传感器
彩色GaN材料具有原子键强、热导率高、化学稳定性好和抗辐照能力强的特点，被誉为是继第一代Ge、Si半导体材料、第二代GaAs、InP半导体材料之后的第三代半导体材料。
COLIY公司的第三代半导体氮化镓(GaN)霍尔传感器，具有温度稳定性好、线性度高、噪声低的特点，性能领先于第二代半导体砷化镓(GaAs)传感器技术。

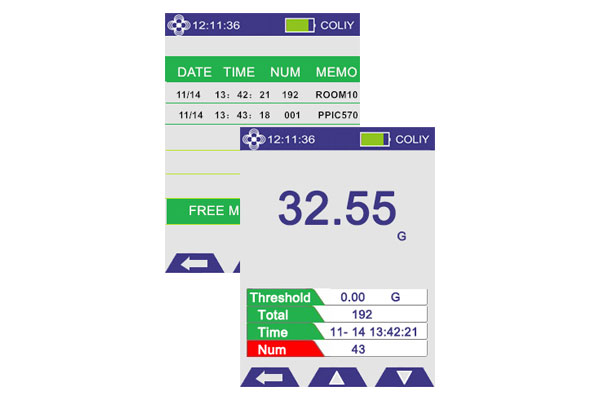

智能记录和查看
提供了详细的记录列表，用户可以查看每一个测量数据的细节。
点击任意一条记录列表，用户可以看到完整的存储信息，此信息的显示格式类似截屏显示，并可加入每条记录的备注。

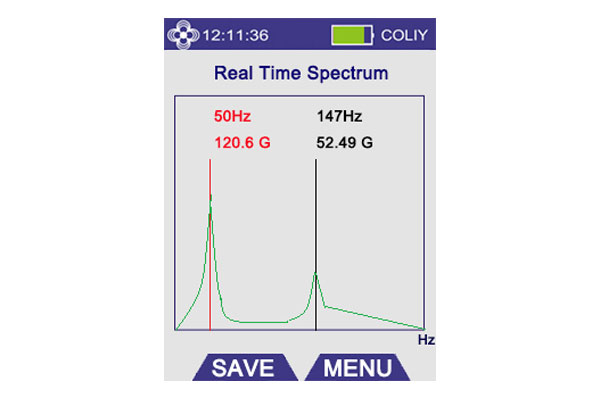

实时频谱分析功能
G91针对交流磁场，G81高斯计具有实时频谱分析功能，频谱分析范围<10kHz。
采用傅里叶分析20Hz-10kHz的交流磁场, 屏幕显示2个最大的磁场峰值和频率值。

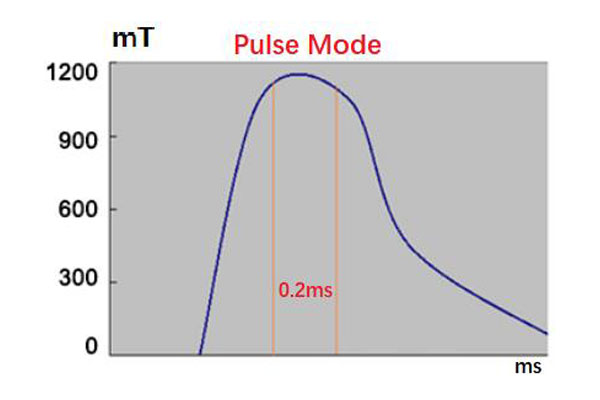

0.2ms脉冲磁场捕捉模式
G81P高斯计的数字采样频率高达100k/秒，因此能够捕捉时间宽度≥0.2ms的正负脉冲磁场，最大脉冲磁场值高达10T。
这是测量磁化器和其他快速脉冲磁场应用的理想选择。
温度补偿功能
在常规探头不含温度传感器，其典型温度系数是±300ppm/℃，而带温度补偿的探头，在温度变化时可以提高测量数据的精度和稳定性，温度系数仅为<±50ppm/℃，因此强烈建议购买带温度补偿的探头。

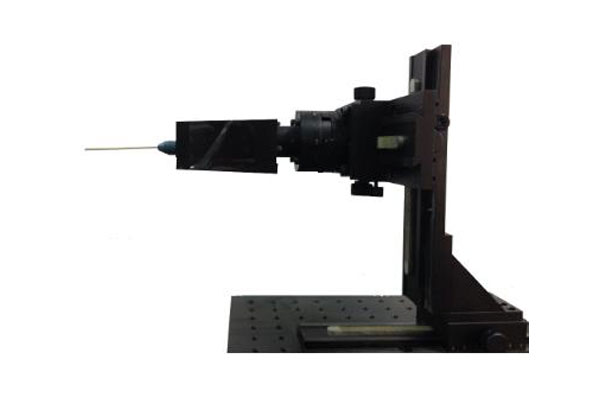

三维移动平台
三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X,Y,Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。
金属保护套管
COLIY高斯计的全系列探头都采用无磁金属套管保护。
无磁金属套管可跟探头握把拧紧固定，保护探头免于强烈的撞击、挤压等，可防止探头10米高度的跌落损伤，甚至可抗锤子的敲击。建议用户在完成磁场测量后，请将无磁金属套管拧紧固定，可最大限度保护探头的损伤。

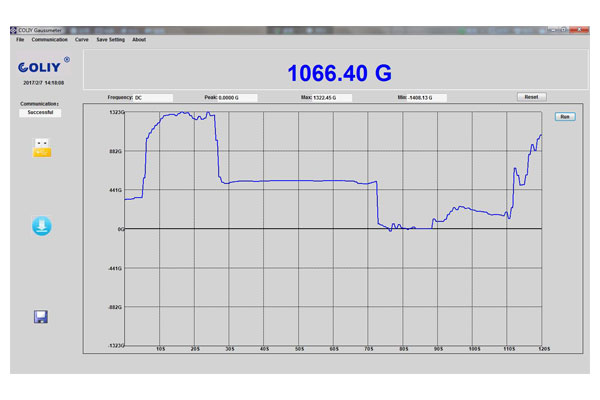

SMART软件
SMART电脑软件具有丰富的功能：可以自动记录和显示趋势图曲线；可以实时显示磁场强度、最大值、最小值；可以导出高斯计主机保存的数据；可以实时记录保存磁场强度数据等。
技术参数
型号 | G81 / G81P |
测量参数 |
精度(DC) | < ±0.8% (EACH PROBE CALIBRATED TO 2.5T) |
量程 | 100kG (10T) |
分辨率 | 0.01G (1μT) |
频率响应范围 | DC - 10kHz |
AC测量模式 | 交流频率响应范围0.5Hz-10kHz RMS均方根值，适合波形：正弦波、方波、三角波、梯形波、锯齿波等等 |
频谱分析功能 | 傅里叶分析20Hz-10kHz, 屏幕显示2个最大的磁场峰值和频率值。 |
显示位数 | 4位 |
零点漂移 | 采用 Bypass Zero Technology专利技术，无零点漂移，温度和磁滞对零点无影响。 |
探头温度系数 | ±300ppm/℃ (常规探头) <±50ppm/℃ (带温度补偿探头) |
脉冲磁场捕捉功能 | G81P高斯计增加脉冲磁场捕捉功能，可捕捉≥0.2ms时间的脉冲磁场。 |
显示 |
显示屏幕 | 3.2英寸彩色电阻触摸屏，320x240 像素 |
磁场单位 | 高斯 (G)、特斯拉 (T) |
显示更新速率 | 4次/秒 |
显示模式 | DC、AC、最大值、最小值、警报、N/S磁极显示、频谱分析、0.2ms脉冲磁场捕捉等 |
探头 |
传感器 | COLIY第三代半导体氮化镓(GaN)霍尔传感器 |
可搭配的探头 | 详见“探头规格”列表 |
接插件 | 6芯防水接插件 |
探头握把和保护套 | 无磁航空铝合金，抗10米跌落 |
电缆线 | 6芯屏蔽双绞线柔性电缆，符合CAT5e标准 |
电缆长度 | 标准1.5米；可订制最长30米 |
USB接口 |
功能 | 1、通讯：用于连接电脑，显示测量数据等； 2、供电：用于连接5VDC充电器或者移动电源(充电宝)。 |
软件/驱动 | 带上位机软件 / 支持 LabVIEW™ |
模拟输出 |
线性度(DC) | ±0.8% |
功能 | 实时输出，输出电压与磁场强度成比例关系 |
满量程电压 | ±5 V |
比例关系 | 标准1T/V （可定制，比如2T/V , 0.1T/V ...) |
频率响应范围 | 见探头频率响应参数 |
模拟输出阻抗 | < 100 Ω (短路保护) |
连接 | 专用模拟输出BNC转换电缆 |
主机规格 |
工作温度 | -20℃ to +60℃ |
预热 | 开机即用。预热30分钟后达到最佳性能 |
主机温度系数 | <±20ppm/℃，在工作温度范围内对精度影响忽略不计 |
储存温度 | - 20℃ to +80℃ |
环境磁场 | <1kG(0.1T) |
电池 | 可充电5200mAH 锂离子电池 |
电池工作时间 | >16小时(标准试验环境中测试，低温环境下工作时间会减少) |
电源 | 5VDC，可连接充电宝供电 |
尺寸 | 238 mm W × 95 mm H × 42 mm D |
重量 | 350g |
认证 | CE 认证、EMC认证 |

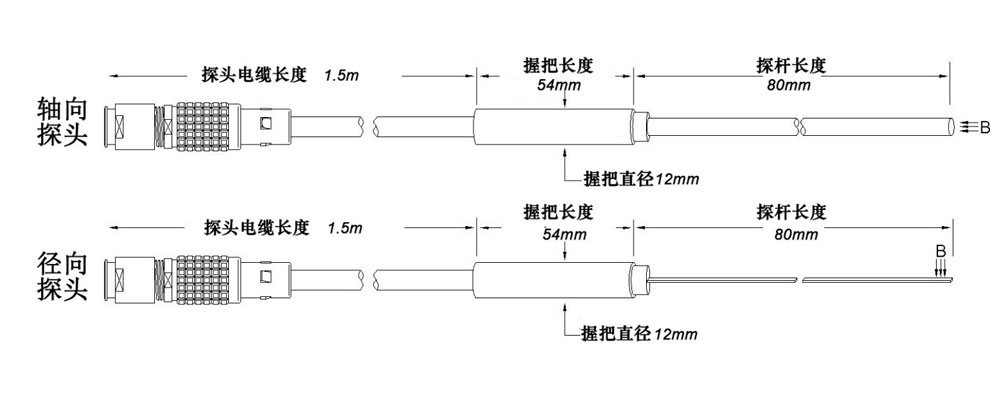

探头规格
G81 / G81P高斯计探头 |
探头类型 | 量程 | 频率响应范围 | 探杆尺寸 (mm) | 工作温度 | DC精度 | 探杆材料 |
标准径向探头 T08M150G81 T08M150G81T | 100kG (10T) | DC-10kHz | 80*2.2*1 | -20℃ - +60℃ | ±0.8% | 金属 |
标准轴向探头 A08M150G81 A08M150G81T | 100kG (10T) | DC-4kHz | 80*Φ6 | -20℃ - +60℃ | ±0.8% | 金属 |
0.5mm 超薄探头 T08U150G81 T08U150G81T | 30kG (3T) | DC-2kHz | 60*2.5*0.5 | -20℃ - +60℃ | ±0.8% | 高分子材料 |
注：1、最具性价比套餐(高精度，低温漂)：G81+ PROBE T08M150G81T；
2、型号最后含有字母“T” ：内置温度传感器的探头，具有温度补偿功能，其典型温度系数<±50ppm/℃；
3、每根探头校验到2.5T；2.5T-10T的精度由霍尔传感器线性度决定，希望能达到精度参数，但不能保证。由中国计量科学研究院测试报告显示，在2-7T量程范围内，高斯计G81的DC精度优于1%。【详见链接】
4、特殊要求的探头可定制。

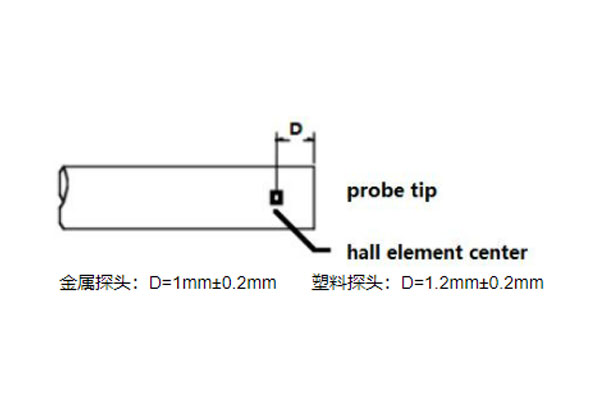

5、径向探头传感器位置：
可选配件
类型 | 描述 |
CAB30 | BNC模拟输出转换电缆(仅用于高斯计G92) |
STD30 | 主机支架 |
GHOLD100 | 探头的三维移动平台：由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm，中心负载10kg，自重3.5kg |
最常用的套件 |
套件产品编号 G8101：高斯计主机G81+ 探头T08M150G81 |
套件产品编号 G8101T：高斯计主机G81+ 探头T08M150G81 T |
主机选择类型描述
主机类型 | 描述 |
G81 | 通用型单维高斯计主机 |
G81P | 通用型单维高斯计主机，增加0.2ms脉冲磁场捕捉功能 |
探头选择类型描述
T | 08 | M | 150 | G81 | T |
探头类型 A - 轴向探头 T - 径向探头 | 探杆长度 08 - 8 cm 10 - 10 cm 20 - 20 cm … | 探杆风格 M – METAL P – PLASTIC U – ULTRATHIN S – SMALL DIAMETER | 探头电缆长度 150 – 3000cm … | 高斯计类型 G80 – G80 probe
G81 – G81 probe | 温度补偿功能 T - 有 BLANK - 没有 |
