产品介绍

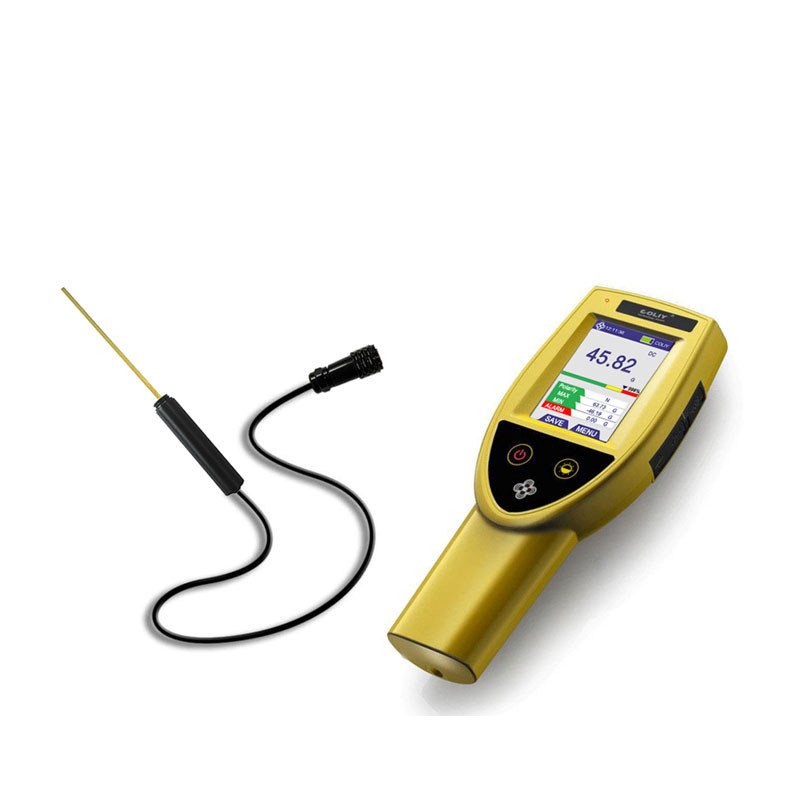

G82高频型高斯计，拥有令人印象深刻的DC-50kHz的磁场频率响应。交流显示值为真有效值RMS，采用傅里叶分析法测量交流磁场(RMS值)，非常适合用于测量各类(正弦波、方波、三角波、梯形波、锯齿波等)交流磁场。
G82高斯计采用了COLIY公司的第三代半导体氮化镓(GaN)霍尔传感器。氮化镓传感器具有温度稳定性好、不受光照影响、线性度高、噪声低的特点，性能领先于第二代半导体砷化镓(GaAs)传感器技术。
其它公司的高斯计，在开机和测量中需要经常校零，操作繁琐，影响精度。G82高斯计采用了独特的Bypass Zero Technology技术和高稳定度GaN霍尔传感器，开创了手持式高斯计无需校零的先例，大大提高了数据的准确度和使用便利性。
高斯计G82使用3.2英寸彩色工业触摸屏，仪器操作简便，具有N/S磁性极性显示、最大值/最小值功能、交直流磁场测量功能；DC精度0.8%，分辨率0.01G(1μT)，量程100kG (10T)，频率响应范围高达DC-50kHz. 高斯计G82功能强大，具有最大值/最小值功能、磁场极性显示功能、存储功能和10μs脉冲磁场捕捉功能。
常规探头温度系数<±300ppm/℃，而带温度补偿探头温度系数<±50ppm/℃，在温度变化时可以大大提高测量精度和稳定性，因此强烈建议购买带温度补偿的探头。
由于高频磁场应用环境中，使用条件和电子干扰非常复杂，因此我们提供定制探头，来符合客户的特殊需求。高斯计G82已通过CE认证和EMC(电磁兼容)测试。
功能特性
S或N磁极显示
最大值/最小值功能
符合人体工程学设计
3.2英寸LCD彩色触摸屏
无零点漂移技术
量程：100kG (10T)
DC精度：0.8%
分辨率：0.01G(1μT)
频率响应DC-50kHz
10μs脉冲磁场捕捉功能
Bypass Zero Technology技术
其它公司的高斯计在使用过程当中，主机和探头由于温度的变化和磁滞的影响，磁场零点会发生偏移，因此探头必须经常放入校零腔内进行校零操作。
高斯计G82采用独特的Bypass ZeroTechnology技术和高稳定度第三代GaN霍尔传感器，传感器无磁滞，主机和探头都拥有极佳的零点稳定度，在-20℃-+60℃工作温度范围内，零点温度漂移忽略不计，用户在使用过程中无需校零，大大提高了数据的准确度和使用便利性。

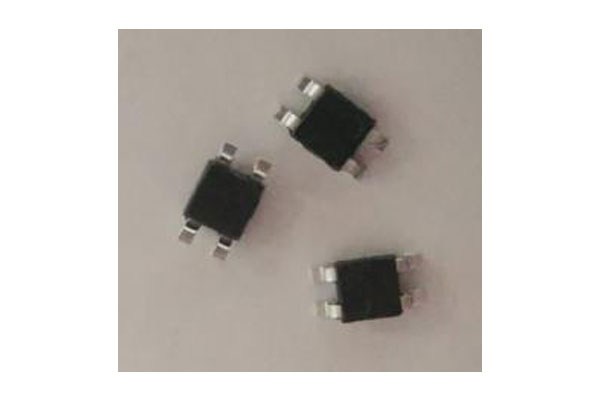

GaN霍尔传感器
GaN材料具有原子键强、热导率高、化学稳定性好和抗辐照能力强的特点，被誉为是继第一代Ge、Si半导体材料、第二代GaAs、InP半导体材料之后的第三代半导体材料。
COLIY公司的第三代半导体氮化镓(GaN)霍尔传感器，具有温度稳定性好、线性度高、噪声低的特点，性能领先于第二代半导体砷化镓(GaAs)传感器技术。

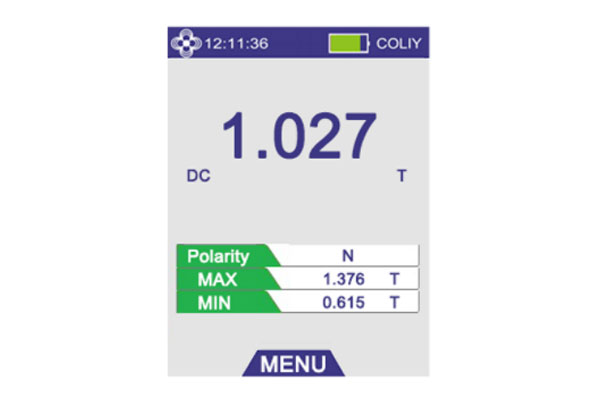

显示风格
彩色LCD显示屏显示多种数据：DC/AC测量模式、实时磁场强度、N/S磁极极性、最大值、最小值。

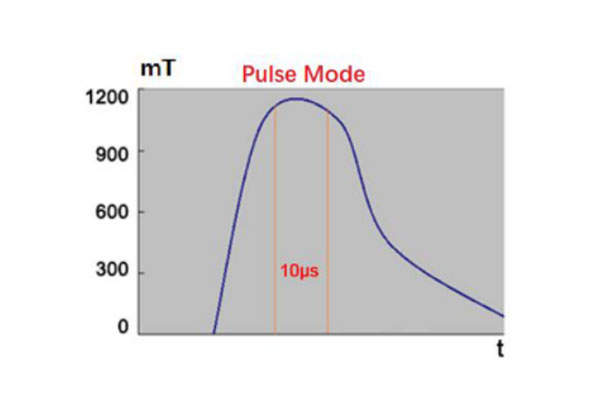

10μs脉冲磁场捕捉模式
G82高斯计的数字采样频率高达1000k/秒，因此能够捕捉时间宽度10μs的正负脉冲磁场，最大脉冲磁场值高达10T。
这是测量磁化器和其他快速脉冲磁场应用的理想选择。

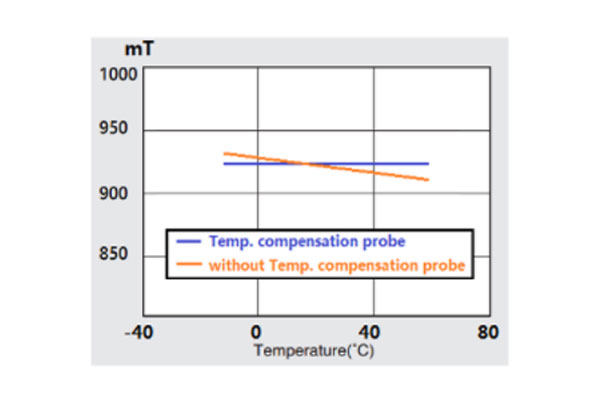

温度补偿功能
常规探头不含温度传感器，其典型温度系数是±300ppm/℃，而带温度补偿的探头，在温度变化时可以提高测量数据的精度和稳定性，温度系数仅为<±50ppm/℃，因此强烈建议购买带温度补偿的探头。

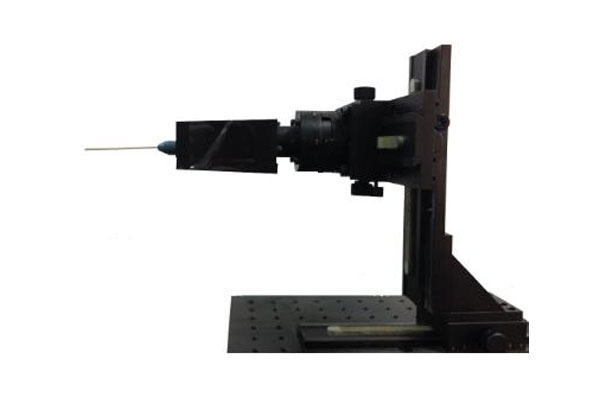

三维移动平台
三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X,Y,Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。
金属保护套管
COLIY高斯计的全系列探头都采用无磁金属套管保护。
无磁金属套管可跟探头握把拧紧固定，保护探头免于强烈的撞击、挤压等，可防止探头10米高度的跌落损伤，甚至可抗锤子的敲击。建议用户在完成磁场测量后，请将无磁金属套管拧紧固定，可最大限度保护探头的损伤。
技术参数
型号 | G82 |
测量参数 |
DC精度 | ±0.8% |
量程(FS) | 100kG (10T) |
最高分辨率 | 0.01G (1μT) |
AC测量 | RMS值，适合用于测量交流各类波形(正弦波、方波、三角波、梯形波、锯齿波等)的磁场。 |
AC档频率最大响应 | 100kHz |
显示位数 | 4 |
典型探头温度系数 | ±300ppm/℃ |
无零点漂移技术 | 开机无需调零，温度变化对零点无影响。 |
前面板 |
显示屏幕 | 3.2英寸彩色电阻触摸屏，320x240 像素 |
显示单位 | 高斯 (G)、特斯拉 (T) |
显示更新速率 | 4次/秒 |
显示模式 | DC、AC、最大值、最小值、脉冲磁场捕捉、N/S磁极极性显示等 |
探头 |
传感器 | COLIY第三代半导体氮化镓(GaN)霍尔传感器 |
可搭配的探头 | 详见“探头规格”列表 |
接插件 | 工业防水接插件 |
探头握把和保护套 | 无磁航空铝合金，抗10米跌落 |
电缆线 | 6芯屏蔽双绞线柔性电缆，符合CAT5e标准 |
电缆长度 | 标准1.5米；可订制最长30米 |
USB接口 |
功能 | 1、通讯：用于连接电脑，显示测量数据等； 2、供电：用于连接5VDC充电器或者移动电源(充电宝)。 |
软件/驱动 | 带上位机软件 / 支持LabVIEW™ |
模拟输出 |
线性度(DC) | ±1% |
功能 | 实时输出，输出电压与磁场强度成比例关系 |
模拟输出量程 | 4个自动量程 (比例计算：磁场显示值/电压值） |
满量程电压 | ±3 V |
最大频率响应范围 | 100kHz |
模拟输出阻抗 | < 100 Ω (短路保护) |
连接 | 专用模拟输出BNC转换电缆 |
主机规格 |
工作温度 | -10℃ to +60℃ |
储存温度 | -20℃ to +75℃ |
环境磁场 | <100G(10mT) |
电池 | 可充电4500mAH 锂离子电池 |
电池工作时间 | 18小时(标准试验环境) |
尺寸 | 238 mm W × 95 mm H × 42 mm D |
重量 | 350g |
认证 | CE 认证、EMC认证 |

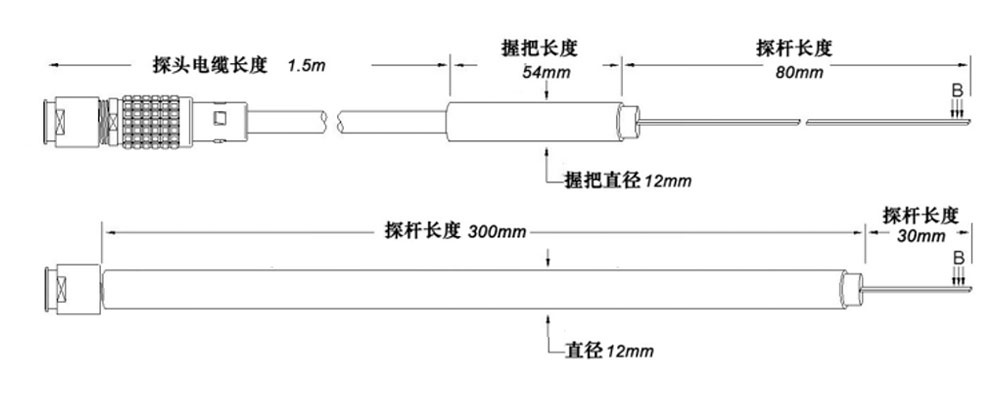

探头规格
典型探头类型 | 量程 | 频率响应范围 | 探杆尺寸 (mm) | 工作温度 (℃) | DC精度 (25℃) | 探杆材料 |
防高强度电磁干扰高频探头 T30HF100KG82 T30HF100KG82T | 100kG (10T) | DC-50kHz | 300*φ12 + 30*2.2*1 | -20 - +60 | ±0.8% | 金属 |
普通高频径向探头 T08HF50K150G82 T08HF50K150G82T | 100kG (10T) | DC-50kHz | 80*2.2*1 | -20 - +60 | ±0.8% | 金属 |
注：
1、由于在高频磁场应用环境中，使用条件和电子干扰非常复杂，因此我们提供定制探头，来符合客户的特殊需求。防高强度电磁干扰高频探头需要对电磁屏蔽层加特殊处理。
2、探头的响应频率、形状、电缆长度可根据用户要求定制；其中频率响应可在<100kHz范围内定制；

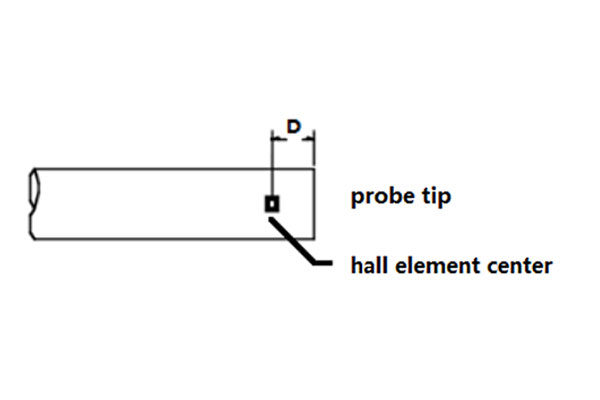

3、径向探头传感器位置：D=1mm±0.2mm
