产品介绍

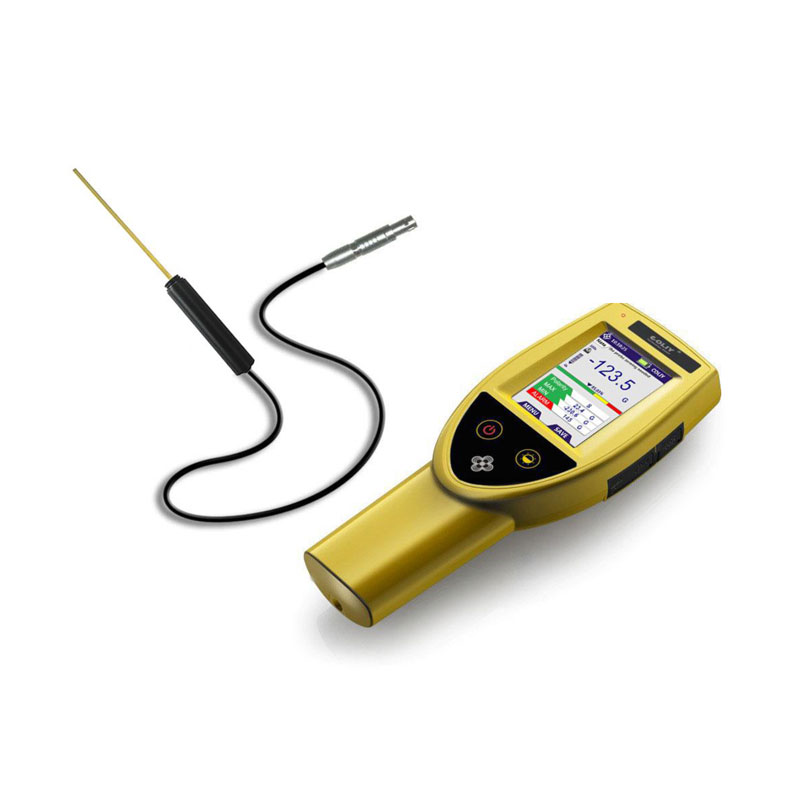

G91和G92高斯计是德国柯雷技术有限公司推出的高性能手持式单维高斯计，可用于科学研究、实验室、工业、制造业等用户。3.2英寸彩色工业触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/磁极/报警阈值，实时磁场强度，时域图等功能。G92高斯计拥有全世界最宽的频率响应范围DC- 100kHz。
高斯计G91的DC基本精度2%，分辨率0.2G(20μT)，量程高达30kG(3T)，频率响应范围DC-10kHz，可选择径向探头、轴向探头和超薄探头(0.5mm)。
高斯计G92的DC基本精度1%，分辨率0.1G(10μT)，量程高达100kG (10T)，频率响应范围DC-100kHz，具有很低的零点漂移。G92P高斯计的采样频率高达2000kSPS，因此能够捕捉宽度仅为200μs的正负脉冲磁场。这是大多数磁化器和其他快速脉冲应用的理想选择。
用户可以选择多种不同类型的探头：径向探头、轴向探头、微型轴向探头(直径≤2mm)、宽量程探头(10T)、高频探头(100kHz)、耐高温探头(≤160℃)、超薄探头(0.5mm)和内置温度传感器的探头。高斯计G92的常规探头不含温度传感器，其典型温度系数是±500ppm/℃，而内置温度传感器的探头具有温度补偿功能，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议购买内置温度传感器的探头。
高斯计G91和G92已通过CE认证和EMC(电磁兼容)测试。
功能特性
符合人体工程学设计
图形界面操作系统
3.2英寸LCD彩色触摸屏
最大值/最小值/保持功能
时域图显示和报警功能
S或N磁极显示
智能记录和查看
充电电池可连续工作超过24小时
G91：精度2%，量程高达30kG
G91：频率响应DC- 10kHz
G92：精度1%，量程高达100kG
G92：频率响应DC- 100kHz
G92耐高温探头(≤160℃)
G92可选内置温度传感器的探头
G92微型轴向探头(直径≤2mm)
G92P：200μs峰值采样模式
应用行业
军工行业、高校及科研单位、实验室、工业、制造业、食品加工业、玩具行业等。
应用案例
1、 [G92]磁石玩具磁场检测(满足各国玩具磁场检测标准，在各大计量院和出入境检验检疫局的玩具检测实验室得到广泛应用，如福建质检院、深圳计量院、东莞计量院、宁海出入境检验检疫局等)；
2、 食品生产线磁性材料监测，如箭牌糖果生产线物料入口磁力架的磁场检测、和硕电脑生产线零配件的磁场检测；
3、 [G92]高频磁场检测，如电路板感应焊接环境磁场检测等；
4、 [G92]超强磁场检测，如超导磁铁的磁场检测等；
5、 狭窄空间(缝隙)磁场检测；
6、 [G92]脉冲磁场检测、高温环境磁场检测；
7、 永磁材料表面磁场检测；
8、 直流电机、扬声器、磁选机、永磁除铁器的工作磁场检测。

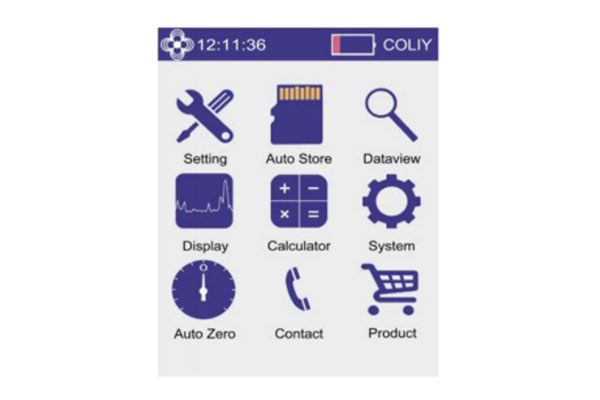

图形界面操作系统
德国柯雷开发了首款工业手持表操作系统（图形界面操作系统），用户以触摸的方式，操作G91和G92高斯计，高效便捷。

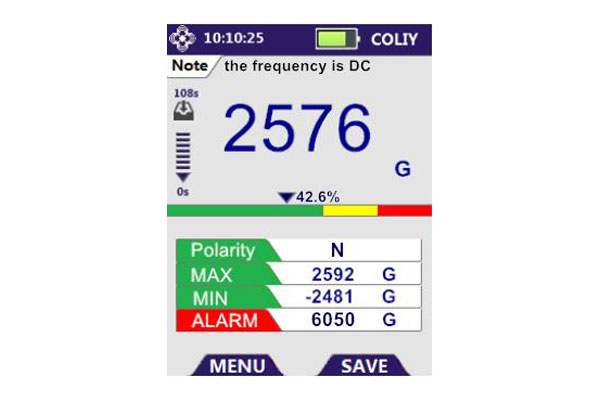

显示风格
彩色LCD显示屏显示多种数据：时间、实时磁场强度、磁极的极性、最大值、最小值、注解、报警阈值、时域图等。

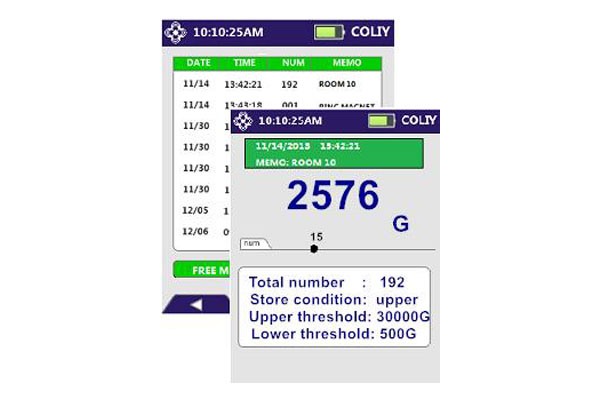

智能记录和查看
提供了详细的记录列表，用户可以查看每一个测量数据的细节。
点击任意一条记录列表，用户可以看到完整的存储信息，此信息的显示格式类似截屏显示，并可加入每条记录的备注。

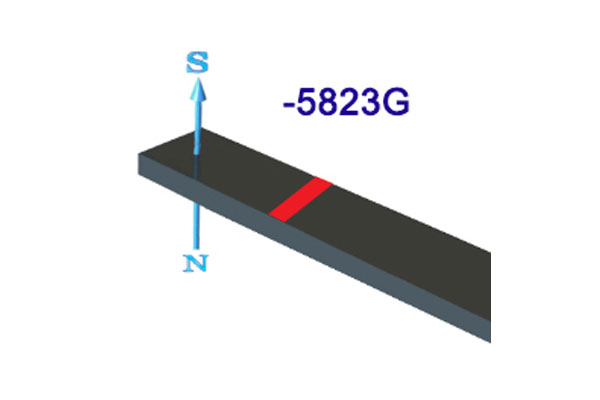

磁场极性指示
G91和G92高斯计，以彩色动态卡通画面的方式，清晰指示磁场极性。此画面从“极性指示模式”中调出，并显示在彩色LCD屏幕上。

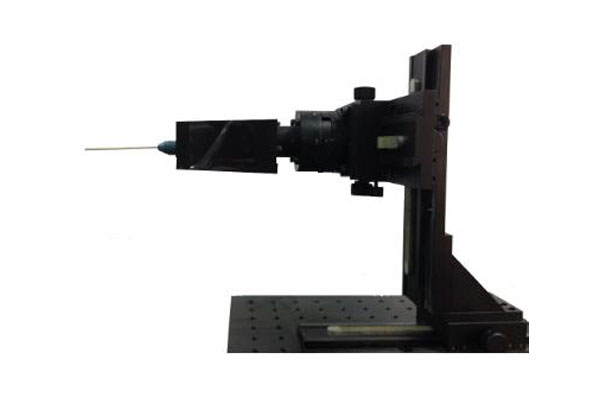

三维移动平台
三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X,Y,Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。

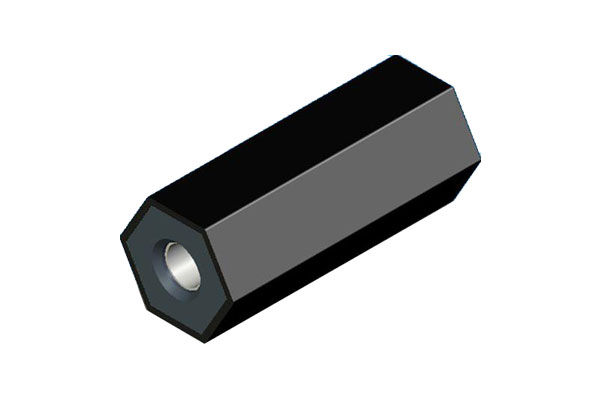

校零腔
在500G以下的磁场中，校零腔提供了高达80分贝的衰减，用于标准探头的校零。腔体内部尺寸：直径 6.8mm x 44.5mm。

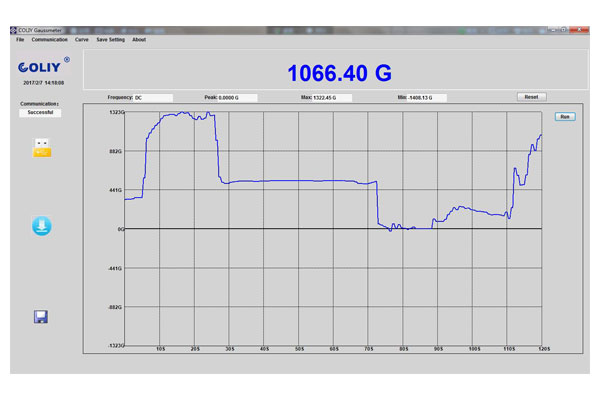

SMART软件
SMART电脑软件具有丰富的功能：可以自动记录和显示趋势图曲线；可以实时显示磁场强度、最大值、最小值；可以导出高斯计主机保存的数据；可以实时记录保存

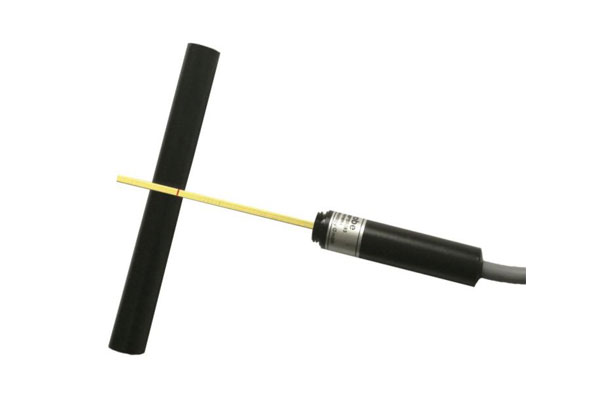

探头金属套管
柯雷高斯计的全系列探头都采用金属套管保护，金属套管可跟探头握把拧紧固定，可保护探头免于撞击、挤压等造成的损坏。强烈建议用户在完成磁场测量后，请将金属套管拧紧固定。
高斯计G92的独有特点

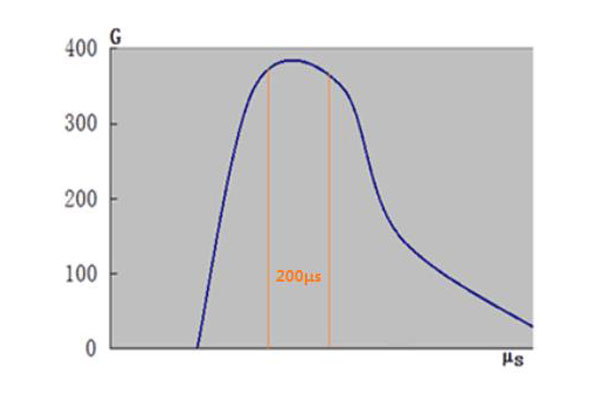

200µs峰值采样模式
G92P高斯计拥有捕捉极短脉冲磁场和快速变化磁场强度峰值的功能，可捕捉高达200μs的磁场脉冲峰值。(此功能为选件)

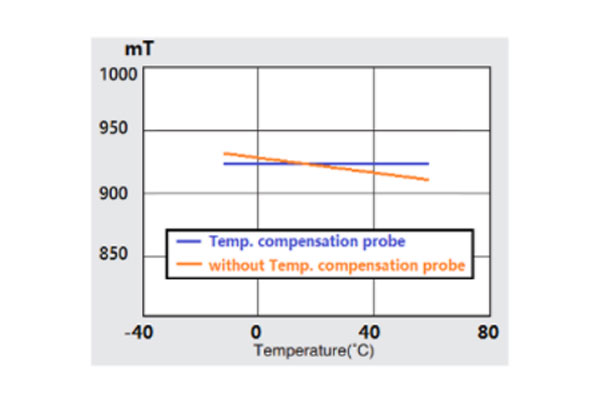

温度补偿功能
常规探头不含温度传感器，其典型温度系数是±500ppm/℃，而内置温度传感器的探头具有温度补偿功能，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议购买内置温度传感器的探头。

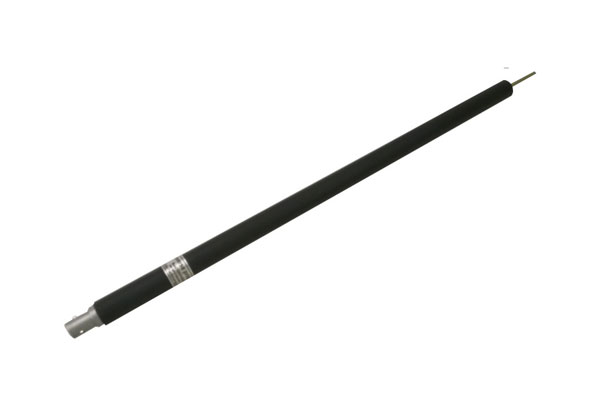

耐高温探头
得益于最先进的传感器技术和优异的设计，柯雷公司制造的耐高温探头拥有一个罕见的使用温度范围：-20℃ 到+160℃ (-4℉到 +320℉)。
高频探头
采用特殊抗电磁干扰合金材料和优秀的工艺设计，柯雷公司的高频探头专门用于测量在强电磁辐射环境下的交流磁场，抗干扰能力强，频率响应范围DC- 100kHz。高频探头的形状和长度可定制。
技术参数
型号 | G91 | G92 / G92P |
测量参数 |
精度(DC) | ±2% Reading ± 0.2% FS | ±1% Reading ± 0.1% FS |
量程 | 300G, 3kG, 30kG (30mT, 300mT, 3T) | 300G, 3kG, 30kG (30mT, 300mT, 3T) 或者 1kG, 10kG, 100kG (0.1T, 1T, 10T) |
最高分辨率 | 0.2G(0.02mT) | 0.1G(0.01mT) |
显示位数 | 4 | 4 |
显示分辨率 | 0~ 999.9G | 0.1G(0.01mT) | 0.1G(0.01mT) |
1000G~ 9999G | 1G(0.1mT) | 1G(0.1mT) |
≥10kG | 10G(1mT) | 10G(1mT) |
频率响应范围[fT] | DC- 10kHz | DC- 100kHz |
典型温度系数 | ±800ppm/℃ | ±500ppm/℃ (常规探头) ±100ppm/℃ (内置温度传感器的探头) |
典型零点漂移 | 0.1G/℃ | 0.02G/℃ |
峰值采样功能 | NO | G92P高斯计拥有快速脉冲捕捉功能，可捕捉高达200μs的磁场脉冲峰值 |
前面板 |
显示屏幕 | 3.2英寸彩色电阻触摸屏，320 x 240 像素 |
显示单位 | 高斯 (G)、特斯拉 (T) | 高斯 (G)、特斯拉 (T)、安培每米 (A/m) |
显示更新速率 | 3次/秒 |
显示模式 | DC、AC、最大值、最小值、警报、极性显示、时域图等 |
探头 |
可搭配的探头 | 详见“探头规格”列表 |
探头电缆长度 | 标准1.5米；可订制最长长度为30米 |
USB接口 |
功能 | 1、通讯接口：用于连接PC与高斯计主机，监控测量； 2、充电接口：用于连接PC或者移动电源(充电宝)与高斯计主机，进行充电。 |
软件/驱动 | 上位机软件，无需安装其他驱动程序 |
主机规格 |
工作温度 | +15℃ to +35℃ (额定精度) -10℃ to +60℃ (精度降低) |
储存温度 | - 20℃ to +75℃ |
环境磁场 | <10kG(1T) |
电池 | 可充电4500mAH 锂离子电池 |
电池工作时间 | >24小时(标准试验环境) |
尺寸 | 238 mm W × 95 mm H × 42 mm D |
重量 | 350g |
认证 | CE 认证、EMC认证 |
唯G92高斯计具有的功能：模拟输出 |
线性度(DC) | ±2% FS |
功能 | 实时输出，输出电压与磁场强度成比例关系 |
满量程电压 | ±3 V |
比例关系 | 3 V对应于 选择的量程档 |
响应频率 | DC - 30 kHz |
模拟输出阻抗 | < 100 Ω (短路保护) |
连接 | BNC模拟输出转换电缆 |

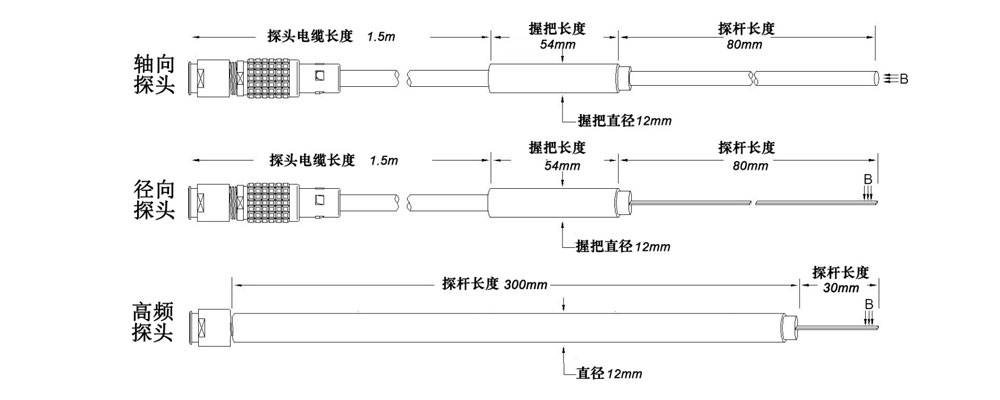

探头规格
G91高斯计探头 |
探头类型 | 量程 | 分辨率 | 频率响应范围 | 探杆尺寸 (mm) | 工作温度 (℃) | DC精度 (25℃) | 探杆表层材料 |
标准径向探头 T08M150G91 | 30kG (3T) | 0.2G (20μT) | DC-10kHz | 80*2.2*1 | -20 ~ +75 | ±2% | 铜 |
标准轴向探头 A08M150G91 | 30kG (3T) | 0.2G (20μT) | DC-500Hz | 130*Φ6 | -20 ~ +75 | ±2% | 铝 |
0.5mm超薄探头 T06U150G91 | 30kG (3T) | 0.2G (20μT) | DC-5kHz | 60*2.5*0.5 | -20 ~ +75 | ±2% | 高分子材料 |
G92 / G92P高斯计探头 |
探头类型 | 量程 | 分辨率 | 频率响应范围 | 探杆 尺寸 (mm) | 工作温度 (℃) | DC精度 (25℃) | 探杆表层材料 |
标准径向探头 T08M150G92 T08M150G92T | 30kG (3T) | 0.1G (10μT) | DC-30kHz | 80*2.2*1 | -20 ~ +75 | ±1% | 铜 |
塑料径向探头 T08P150G92 T08P150G92T | 30kG (3T) | 0.1G (10μT) | DC-30kHz | 80*2.5*1.3 | -20 ~ +75 | ±1% | 塑料 |
宽量程径向探头 T08W150G92 T08W150G92T | 100kG (10T) | 0.1G (10μT) | DC-30kHz | 80*2.2*1 | -20 ~ +75 | ±1% | 铜 |
高温径向探头 T40H150G92 | 30kG (3T) | 0.1G (10μT) | DC-30kHz | 400*4.5*1 | -20 ~ +160 (-4℉- +320℉) | ±1% | 铜 |
高频径向探头 T03HF030G92 | 30kG (3T) | 0.1G (10μT) | DC-100kHz | 30*2.2*1 | -20 ~ +75 | ±1% | 铜 |
标准轴向探头 A08M150G92 A08M150G92T | 30kG (3T) | 0.1G (10μT) | DC-1kHz | 130*Φ6 | -20 ~ +75 | ±1% | 铝 |
宽量程轴向探头 A08W150G92 A08W150G92T | 100kG (10T) | 0.1G (10μT) | DC-1kHz | 130*Φ6 | -20 ~ +75 | ±1% | 铝 |
微型轴向探头 A08M150G92A A08M150G92B A08M150G92C A08M150G92D | 30kG (3T) | 0.1G (10μT) | DC-1kHz | 80*Φ2 80*Φ1.5 80*Φ1.2 80*Φ0.9 | -20 ~ +75 | ±1% | 铜 |
0.5mm 超薄探头 T06U150G92 T06U150G92T | 30kG (3T) | 0.1G (10μT) | DC-10kHz | 60*2.5*0.5 | -20 ~ +75 | ±1% | 高分子材料 |
注：
1、型号最后含有字母“T” ：内置温度传感器的探头，具有温度补偿功能，其典型温度系数为±100ppm/℃；
2、每根探头的完全校准范围：≤±2T(±20kG)；
3、探头仅配合相应型号的主机使用。例如，不能把G92高斯计的探头插入G91高斯计使用。

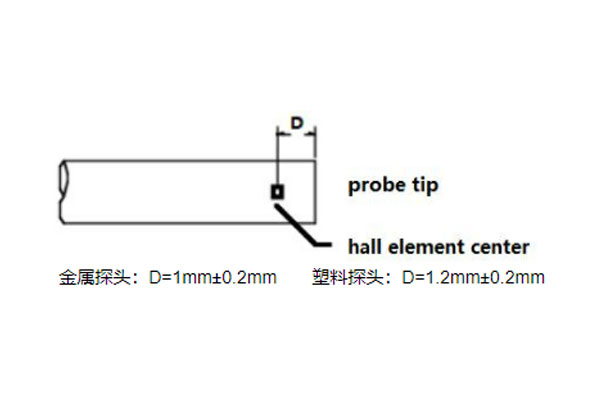

4、传感器中心位置(径向探头)：
