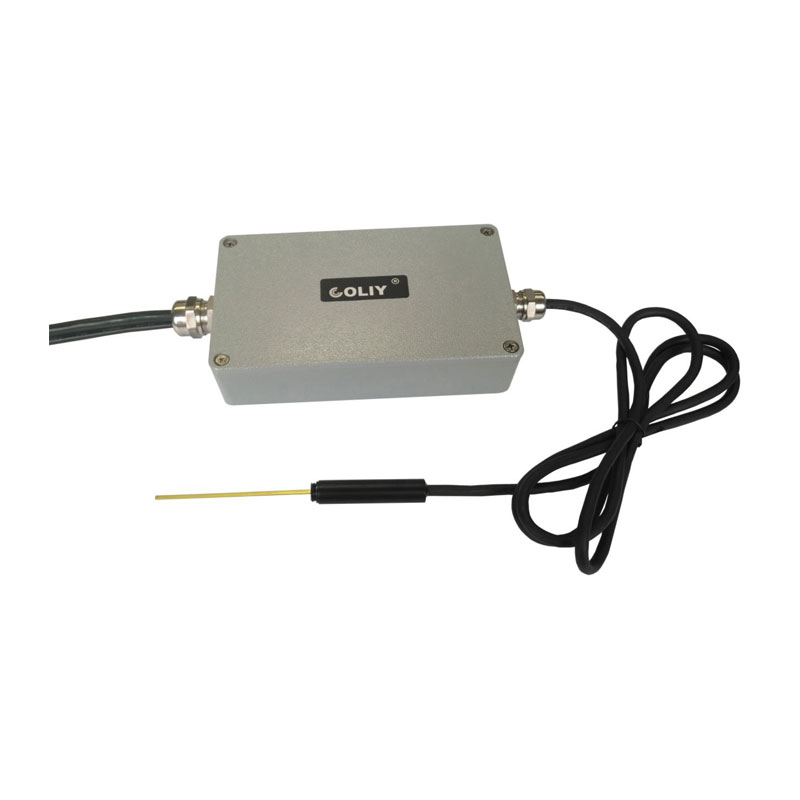

柯雷 单维模拟磁场变送器 GSP301A

产品介绍

德国柯雷公司的GSP301A单维模拟磁场变送器按照工业标准设计，用于测量磁场强度，输出与磁场强度成正比的模拟信号(±3V)，便于集成，可以满足工业生产的各种复杂使用环境。典型应用场合为：磁场Map(磁场成像扫描系统)、生产线来料测试、质量控制以及监测系统(发电机、电动机)、脉冲磁场及梯度磁场的分布测试、空间磁场的多点同步测试、永磁材料表面磁场检测等。

GSP301A磁场变送器的精度可选1%，0.2%和0.04%，磁场测量量程可选300G，500G，1kG，3kG，5kG，10kG，30kG，100kG或者定制，频率响应范围DC- 20kHz。

GSP301A磁场变送器的供电电源非常有特色，为5VDC- 36VDC宽幅供电电源。由于电力供应不足或者供电设备故障等情况会导致电压不稳，容易造成测试数据不稳定或硬件损坏。宽幅电压供电，有效保证了在电压不稳定的情况下，磁场变送器GSP301A的稳定运行，极大提高了可靠性。

用户可以选择多种不同类型的探头：标准探头、高量程探头(10T)、耐高温探头(≤+200℃)、耐低温探头(≥-269℃)和内置温度传感器的探头。柯雷公司还可根据客户的特殊需求，订制探头的量程，形状和尺寸和探头电缆长度。

GSP301A磁场变送器已通过CE认证和EMC(电磁兼容)测试。

功能特性

按照工业标准制造

模拟信号(±3V)输出，易集成

多个GSP301A可组成多点磁场同步检测系统

高性价比、高可靠性和稳定性

供电电源5VDC- 36VDC

通过CE认证和EMC测试

精度可选1%，0.2%和0.04%

量程可选300G，500G，1kG，3kG，5kG，10kG，30kG，100kG或者定制

频率响应范围DC- 20kHz

耐高温探头(≤+200℃)

耐低温探头(≥-269℃)

高量程探头(10T)

技术参数

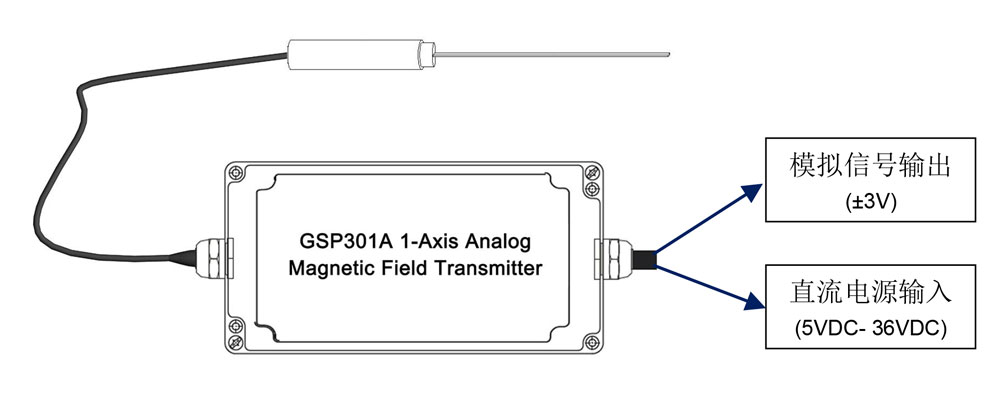

GSP301A磁场变送器的连线示意图

1、变送器的接线端子及描述

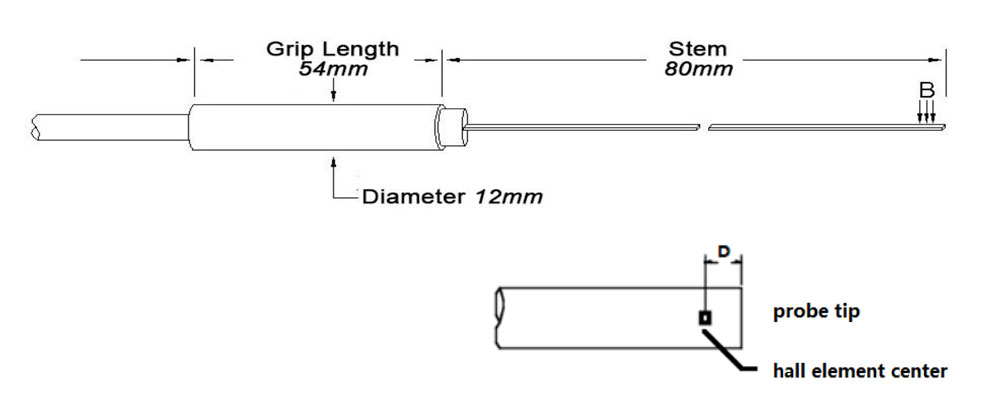

2、探头尺寸

GSP301A磁场变送器选型

注：

1、型号GSP301A-30kG-1%-1.5m，是模拟型单维磁场变送器GSP301A的标准款；用户在订购前需确定磁场变送器的量程、精度和探头电缆长度等；如果用户有其他特殊要求(脉冲磁场、磁场测量高速采样、高温或者低温测量环境、水下磁场监控测量等)，可联系Coliy定制；

2、直流磁场灵敏度默认为±3V对应于用户选择的量程，可根据用户要求定制；

3、频率响应范围：DC- 20kHz；

4、每根探头的完全校准范围：≤±2T(±20kG)；

5、探头的默认工作温度范围为-20℃- +75℃。

可选附件
