产品介绍

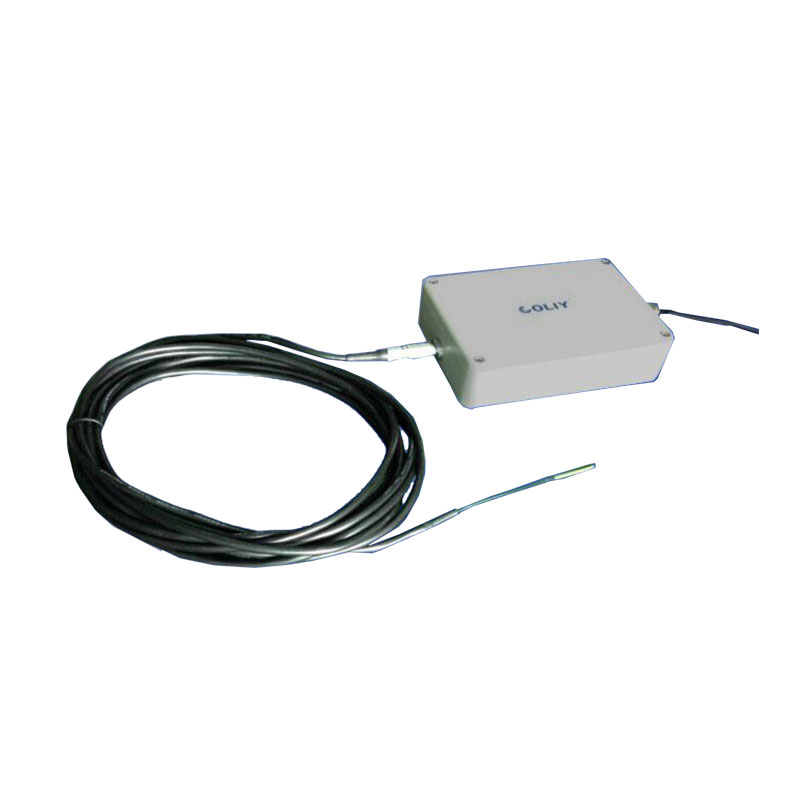

德国柯雷公司的GSP303A三维模拟磁场变送器按照工业标准设计，用于测量磁场，输出三路与磁场强度(Bx, By, Bz)成正比的模拟信号(±10V)，便于集成，可以满足工业生产的各种复杂使用环境。典型应用场合为：磁场Map(磁场成像扫描系统)、生产线来料测试、质量控制以及监测系统(发电机、电动机)、脉冲磁场及梯度磁场的分布测试、空间磁场的多点同步测试、永磁材料表面磁场检测等。
GSP303A磁场变送器的三维探头的三维霍尔元件具有很高的空间分辨率(三维磁场感应区0.1 x 0.1 x 0.1mm³)和卓越的正交性精度(正交性误差<0.1°)、频率带宽高达25kHz，非常适合研究院，大学和企业使用。
GSP303A磁场变送器的DC基本精度可选1%，0.5%，0.25%和0.1%，磁场测量范围可选700G，2kG，7kG，20kG或定制，频率响应可选范围DC- 25kHz。用户可以选择三维探头(A型、M型和K型)。柯雷公司还可根据客户的特殊需求，订制探头的量程，形状和尺寸和探头电缆长度。
GSP303A磁场变送器的供电电源非常有特色，为5VDC- 36VDC宽幅供电电源。由于电力供应不足或者供电设备故障等情况会导致电压不稳，容易造成测试数据不稳定或硬件损坏。宽幅电压供电，有效保证了在电压不稳定的情况下，磁场变送器GSP303A的稳定运行，极大提高了可靠性。
GSP303A磁场变送器已通过CE认证和EMC(电磁兼容)测试。
功能特性
按照工业标准制造
三路模拟信号(XYZ, ±10V)输出，易集成
多个GSP303A可组成多点磁场同步检测系统
供电电源5VDC- 36VDC
高性价比、高可靠性和稳定性
通过CE认证
通过EMC测试
精度可选1%，0.5%，0.25%和0.1%
量程可选700G, 2kG, 7kG, 20kG或定制
频率带宽高达25kHz
角精度高(正交性误差<0.1°)
空间分辨率高(0.1 x 0.1 x 0.1mm³)
可选三维探头(A型、M型、K型)
探头厚度≤2mm
GSP303A磁场变送器参数：
型号 | GSP303A |
测量参数 |
精度(DC) | ±1% FS ±0.5% FS ±0.25% FS ±0.1% FS |
量程 | 可选700G, 2kG, 7kG, 20kG或定制 |
输出电压 | 差分电压±10V [三路，XYZ] |
频率带宽(-3dB) | ≤25kHz |
数据输出响应速度 | 实时输出 [若测量场合不要求实时响应，可选用数字磁场变送器GSP303D，数据输出响应速度为330 Samples/s] |
探头 |
可搭配的探头 | 三维探头(A型、M型、K型)等。 探头可根据用户要求订制 |
磁场变送器规格 |
工作温度 | -20℃ to +75℃ |
储存温度 | -20℃ to +80℃ |
功耗 | (MAX) 1.2W |
电源要求 | 5VDC- 36VDC |
尺寸 | 165 mm W × 95 mm H × 40 mm D |
重量 | 300g |
资格认证 | CE 认证、 EMC认证 |

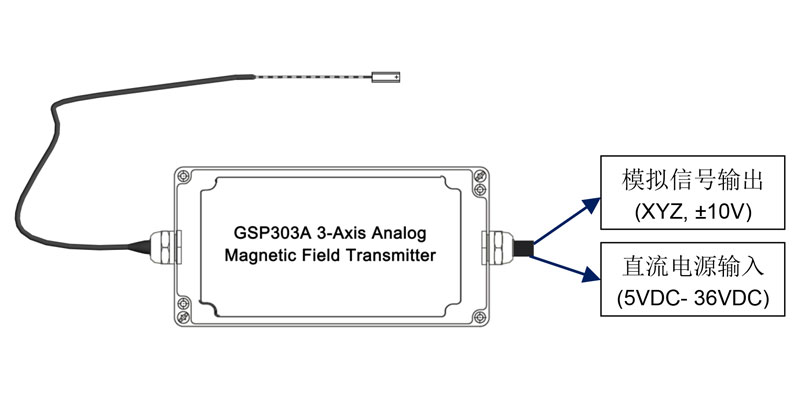

GSP303A磁场变送器的连线示意图
1、变送器的接线端子及描述
接线端子 | 描述 |
Vx+ | 模拟信号输出 (X轴，±10V) |
Vx- |
Vy+ | 模拟信号输出 (Y轴，±10V) |
Vy- |
Vz+ | 模拟信号输出 (Z轴，±10V) |
Vz- |
V+ | 直流电源输入 (5VDC- 36VDC) |
V- |

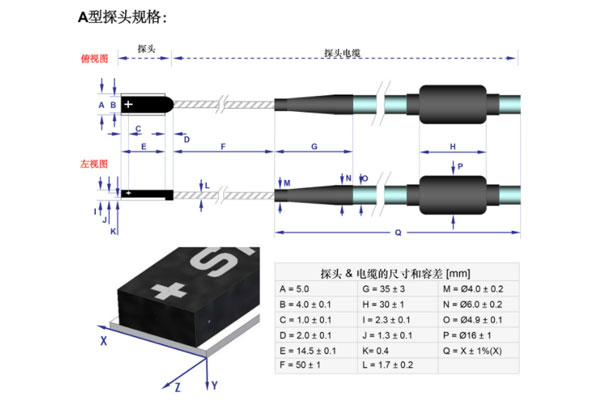

2、探头类型及规格
尺寸 | X [mm] | Y [mm] | Z[mm] |
磁场感应区(MFSV) | 0.1 | 0.1 | 0.1 |
磁场感应区中心(MFSP) | 2.5±0.1 | -1.3±0.1 | -1.0±0.1 |
整个探头外部尺寸 | 5.0±0.1 | 2.3±0.1 | 16.5±0.1 |
每个轴的角精度 | <±0.1°【校准后】 |
探头电缆长度 | 标配2m,其他长度可定制 |

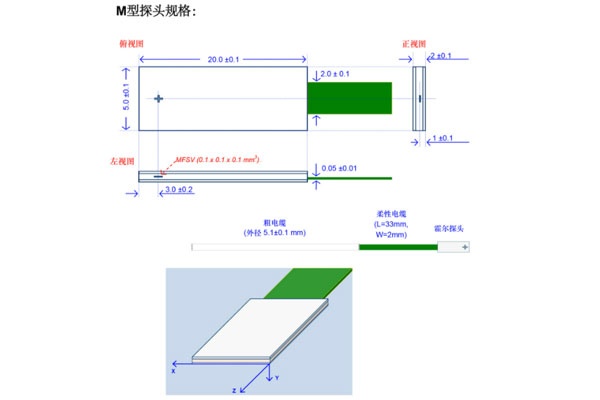

尺寸 | X [mm] | Y [mm] | Z[mm] |
磁场感应区(MFSV) | 0.1 | 0.1 | 0.1 |
磁场感应区中心(MFSP) | 2.5±0.1 | -1.0±0.1 | -3.0±0.2 |
整个探头外部尺寸 | 5.0±0.1 | 2.0±0.1 | 20.0±0.1 |
每个轴的角精度 | <±0.5°【相对于参考平面】 <±0.1°【校准后】 |
探头电缆长度 | 标配2m,其他长度可定制 |
尺寸 | X [mm] | Y [mm] | Z[mm] |
磁场感应区(MFSV) | 0.1 | 0.1 | 0.1 |
磁场感应区中心(MFSP) | 1.0±0.1 | -0.4±0.05 | -0.35±0.1 |
整个探头外部尺寸 | 2.0±0.1 | 0.5+0.1/-0.0 | 47.0±0.1 |
每个轴的角精度 | <±0.1°【校准后】 |
探头电缆长度 | 标配2m,其他长度可定制 |
GSP303A磁场变送器选型
参数 | 选项 | 举例 |
三维磁场变送器输出类型 | GSP303A：模拟输出(±10V) | GSP303A |
探头类型 | A：普通探头(16.5 x 5 x 2.3mm) M：标准探头(20 x 5 x 2mm) K：小尺寸探头(47 x 2 x 0.5mm) | M |
量程 | 700G 2kG 7kG 20kG 或者定制 | 20kG |
精度 | 1%: ±1% FS 0.5%: ±0.5% FS 0.25%: ±0.25% FS 0.1%: ±0.1% FS | 1% |
探头电缆长度 | 2m 5m 10m 20m 30m 或者定制 | 2m |
注：
1、型号GSP303A-M-20kG-1%-2m，是三维磁场变送器GSP303A的标准款；用户在订购前需确定磁场变送器的量程、精度和探头电缆长度；如果用户有其他特殊要求(脉冲磁场、磁场测量高速采样、高温或者低温测量环境、水下磁场监控测量等)，可联系Coliy定制。
2、直流磁场灵敏度默认为±10V对应于用户选择的量程，可根据用户要求定制；
3、三维探头的完全校准范围：≤2T(20kG)；
4、三维探头的默认工作温度范围为-20℃- +75℃。
可选附件
类型 | 描述 |
PS2012 | 电源适配器：输入100VDAC- 230VDAC；输出±12VDC, 5A |
ZC10 | 校零腔：在500G以下的磁场中，提供了高达80分贝的衰减，用于标准探头的校零。腔体内部尺寸：直径6.8毫米x 44.5毫米 |
最常用的套件 |
套件产品编号 GSP303A01M：磁场变送器GSP303A-M-20kG-1%-2m + 校零腔ZC10 |
套件产品编号 GSP303A01K：磁场变送器GSP303A-K-20kG-0.25%-2m + 校零腔ZC10 |
