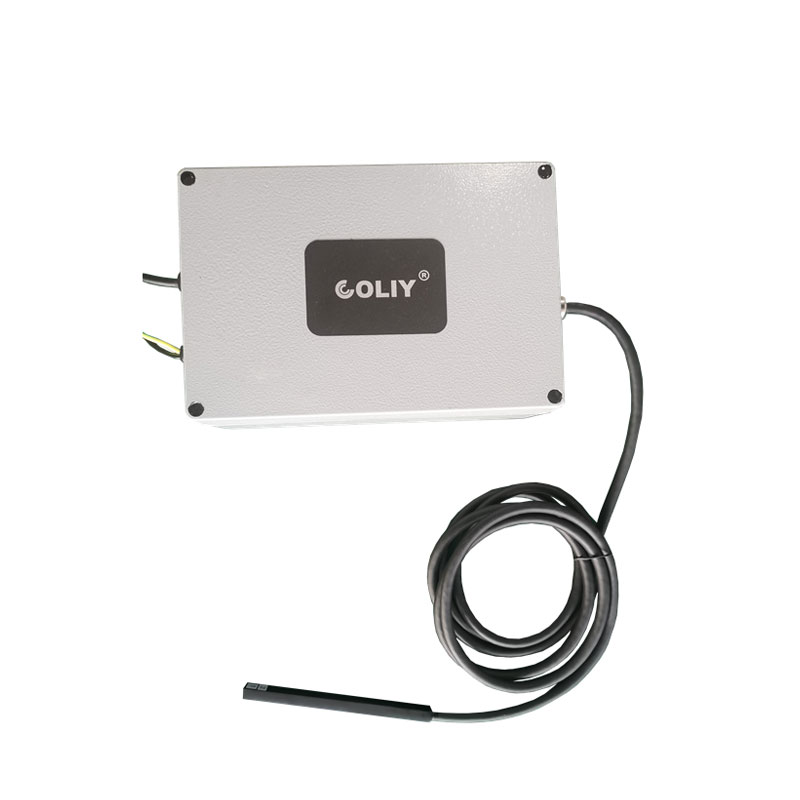

柯雷 三维交直流磁场测量仪 G1000

产品介绍

G1000是柯雷技术有限公司推出的一款高性能三维高频交直流磁场测量仪，可用于科学研究、实验室、工业、制造业等用户，典型用途为环境保护、交流输变电和变压器三维高频交直流磁场测量、电磁环境限值评价等场合。

G1000三维高频交直流磁场测量仪的三维探头截面仅为8.5x8.5mm，非常适合测量狭窄空间的交直流磁场。G1000三维高频交直流磁场测量仪配备了功能强大的上位机软件：可同时显示DC和AC实时磁场强度的XYZ分量值、矢量值、时域图，并可以在不同频率段（1Hz-2kHz, 300Hz-500kHz)提供实时频谱分析功能。

G1000三维高频交直流磁场测量仪用来测量微弱交流和直流磁场。

DC测量范围400μT/轴，基本精度为1%，分辨率1nT，RMS噪声5nT。

AC测量范围1μT/轴，基本精度为2%，分辨率1nT，噪声5nT。提供实时频谱分析功能，分为2个频率段（1Hz-2kHz, 300Hz-500kHz)。

G1000三维高频交直流磁场测量仪的三维探头内置温度传感器，具有温度补偿功能，典型零点温度漂移系数1nT/℃。三维高频交直流磁场测量仪G1000已通过CE认证和EMC(电磁兼容)测试。

功能特性

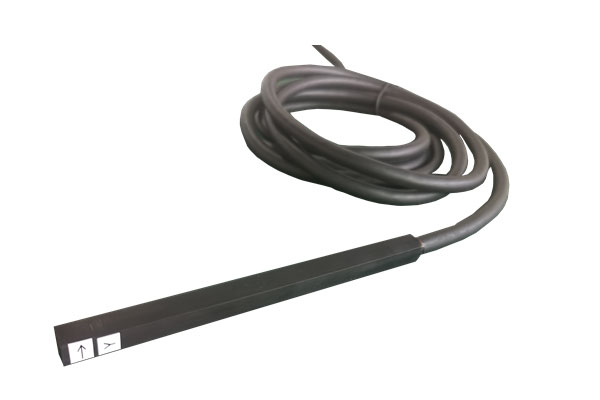

微型三维探头

探头尺寸仅8.5x8.5x150mm

频率响应范围DC-500kHz

配备功能强大的上位机软件

DC量程400μT

DC噪声5nT

DC精度1%

带温度补偿功能

零点温度漂移系数1nT/℃

AC量程1μT

AC噪声5nT

AC精度2%

实时频谱分析功能

2个频率段（1Hz-2kHz,300Hz-500kHz)

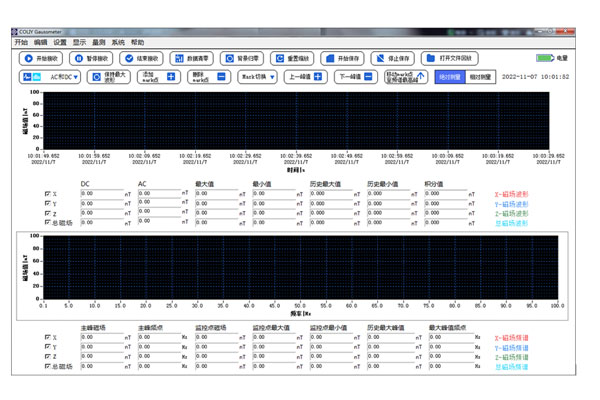

SMART软件

SMART上位机软件具有丰富的功能：可以显示趋势图曲线和频谱值；可以实时显示磁场强度的XYZ分量值和矢量值、最大值、最小值；可以导出三维高频交直流磁场测量仪主机保存的数据；可以实时记录保存磁场强度数据等。

G1000三维高频交直流磁场测量仪参数：

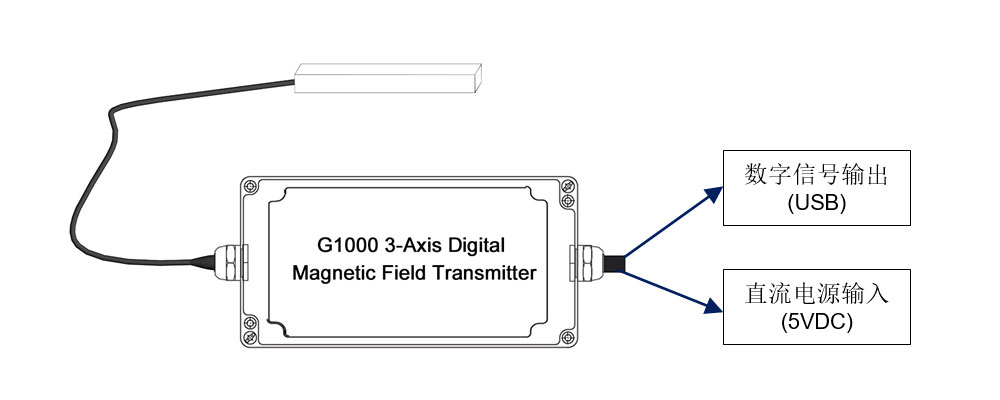

G1000三维高频交直流磁场测量仪的连线示意图

1、变送器的接线端子及描述

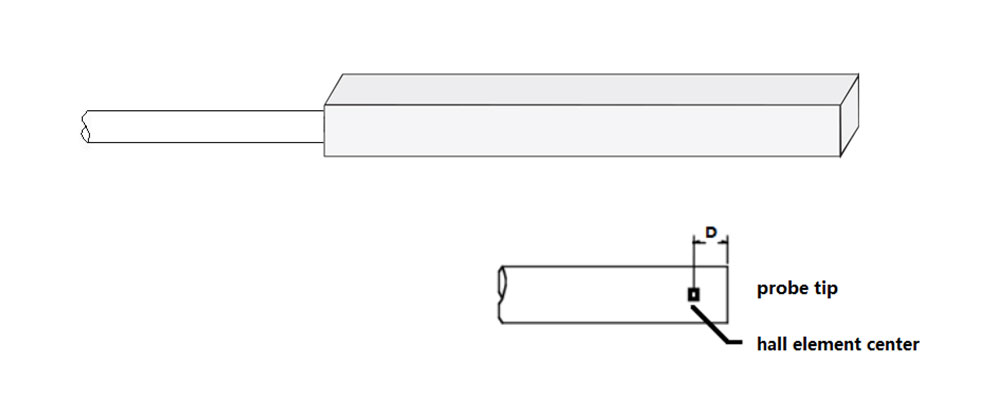

2、探头尺寸
