GSP301HFA/GSP303HFA

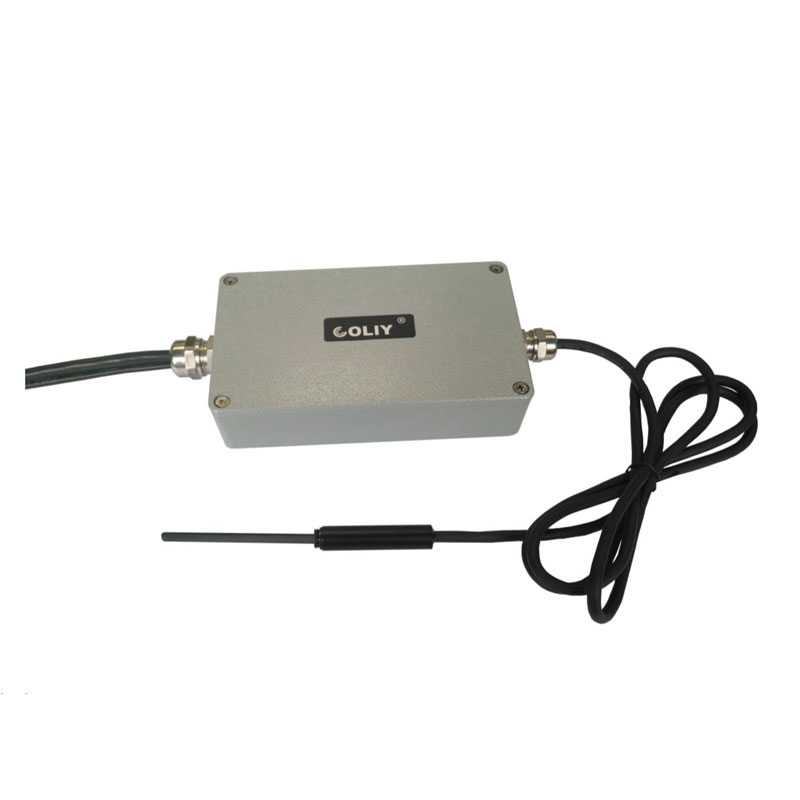

柯雷 1.2MHz高频弱磁场变送器 GSP301HFA/GSP303HFA

品牌名称：德国柯雷

产品型号：GSP301HFA/GSP303HFA

获取报价 加入询盘
产品规格
产品介绍
GSP301HFA(单轴），GSP303HFA(三轴）是一款按照工业标准设计、用于测量交流高频弱磁场的磁场变送器，具有高精度、高分辨率、便于集成的特点，可以满足工业生产的各种复杂使用环境，可用于科学研究、实验室、工业、制造业等用户，典型用途为环境保护、交流输变电和变压器交流磁场测量、电磁环境限值评价等场合。
GSP301HFA(单轴）、GSP303HFA(三轴）高频弱磁场变送器感应交流磁场，输出与磁场强度成正比的模拟信号(±3V)，交流磁场测量峰值量程±150μT，噪声低至4nT@100Hz，线性度优于±1%，频率响应范围20Hz-1.2MHz。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

GSP301HFA(单轴），GSP303HFA(三轴）是一款按照工业标准设计、用于测量交流高频弱磁场的磁场变送器，具有高精度、高分辨率、便于集成的特点，可以满足工业生产的各种复杂使用环境，可用于科学研究、实验室、工业、制造业等用户，典型用途为环境保护、交流输变电和变压器交流磁场测量、电磁环境限值评价等场合。

GSP301HFA(单轴）、GSP303HFA(三轴）高频弱磁场变送器感应交流磁场，输出与磁场强度成正比的模拟信号(±3V)，交流磁场测量峰值量程±150μT，噪声低至4nT@100Hz，线性度优于±1%，频率响应范围20Hz-1.2MHz。

GSP301HFA(单轴）、GSP303HFA(三轴）也可以根据用户的需求定制，提供定制量程、分辨率、频率响应、电压输出、探头形状的产品。



功能特性

按照工业标准制造

模拟信号(±3V)输出，易集成

供电电源±11VDC- ±13VDC

通过CE认证和EMC测试

峰值量程±150μT

噪声低至4nT@100Hz

线性度优于±1%

频率响应范围20Hz-1.2MHz



高频弱磁场变送器参数：

测量参数

峰值量程(FS)

±150μT

线性度

<±1%   FS

噪声

≤4nT@100Hz

输出电压

差分电压±3V

频率响应范围

20Hz   – 1.2MHz

探头

可搭配的探头

标准探头，详见“探头规格”

磁场变送器规格

工作温度

-20℃  to  +70℃

储存温度

-   20℃  to  +80℃

功耗

2W

电源要求

±11VDC   - ±13VDC

尺寸

165   mm W × 95 mm H × 40  mm D

重量

300g

资格认证

CE 认证、 EMC认证

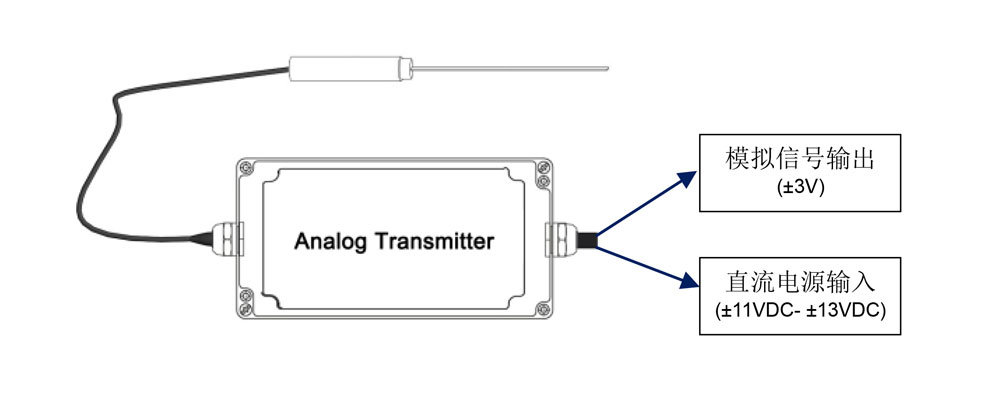

高频弱磁场变送器的连线示意图


1、变送器的接线端子及描述

接线端子

描述

Vx+

模拟信号输出(±3V)

Vx-

Vy+

Vy-

Vz+

Vz-

V+

直流电源输入

(±11VDC- ±13VDC)

V-



2、探头尺寸


探头规格

探头尺寸

10   x 4 x 2 mm （单维）

15   x 10 x 4 mm （三维）

探头电缆长度

标准150cm，最长300cm



可选附件

类型

描述

PS2012

电源适配器：输入100VDAC- 230VDAC；输出±12VDC, 5A
