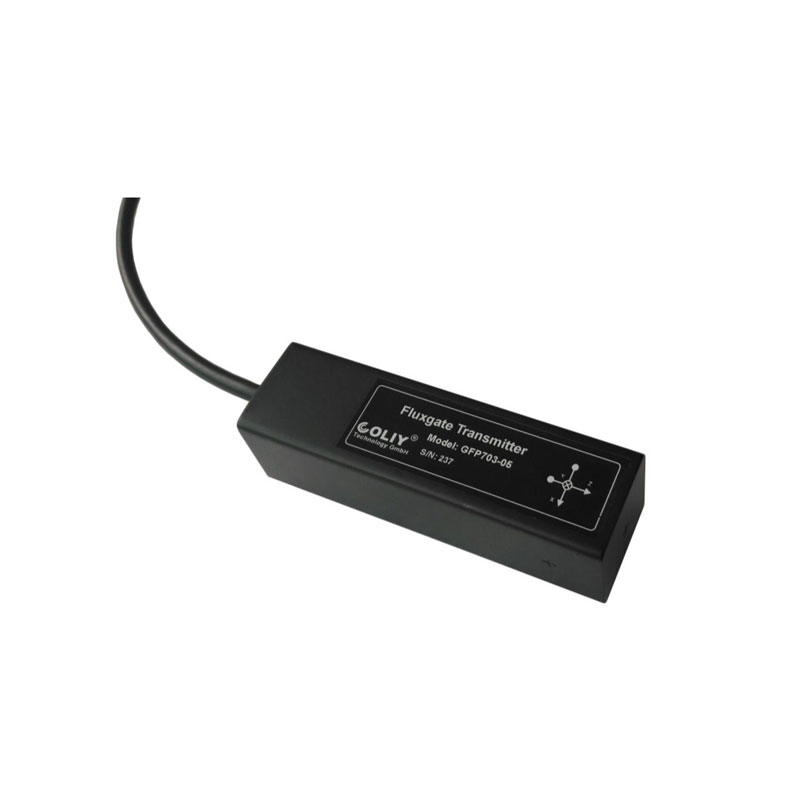

柯雷 三维磁通门智能磁场变送器 GFP703

产品介绍

德国柯雷公司的GFP703三维磁通门智能磁场变送器按照工业标准设计，尺寸小巧，仅107 x 32 x 32mm，防护等级IP67或IP68，高性价比，高稳定性和可靠性，可连接计算机、调节器、PLC和显示表，易于做进集成系统中，可以满足工业生产的各种复杂使用环境。

GFP703三维磁通门智能磁场变送器将磁场强度直接转换成数字信号(RS485)。典型应用场合为：地磁检测、包裹检测、水下磁场监控、交通监控、剩磁测量、微弱磁场测量、实验室等。

GFP703磁场变送器的电源非常有特色，为单路5VDC- 36VDC宽幅电源。电力供应不足或者供电设备故障等情况会导致电压不稳，容易造成测试数据不稳定或硬件损坏。宽幅电压供电，有效保证了在电压不稳定的情况下，磁场变送器GFP703的稳定运行，极大提高了可靠性。

GFP703磁场变送器可以在DC模式下测量直流磁场，也可以在AC模式下测量交流磁场：DC基本精度0.5%，分辨率0.1nT；AC基本精度1%，频率响应范围DC-1kHz。GFP703磁场变送器有三种量程，分别为±100μT和±1000μT，用户可根据不同的磁场测量范围选择合适的磁场变送器。

GFP703磁场变送器的封装类型可分为标准封装和潜水级封装，标准封装的防护等级为IP67；而潜水级封装，可支持水下2000米工作，非常适用于水下磁场监控测量。GFP703三维磁通门智能磁场变送器已通过CE认证和EMC(电磁兼容)测试。

功能特性

按照工业标准制造

高性价比、高可靠性和稳定性

防护等级IP67或IP68

供电电源5VDC- 36VDC

通过CE认证

通过EMC(电磁兼容)测试

水下磁场监测

尺寸小巧(107 x 32 x 32mm)

量程：±100μT和±1000μT可选

DC基本精度：0.5%

AC基本精度：1%

最高分辨率：0.1nT(1μG)

DC测量模式和AC测量模式

频率响应范围：DC- 1kHz

数字信号(RS485)输出

标准封装和潜水级封装可选

上位机软件界面

GFP703磁场变送器参数：

“*”：这里描述的AC量程是指在屏蔽DC磁场后的交流磁场测量范围，因此如果在未屏蔽DC磁场的环境下采用AC测量模式测量磁场，AC量程等于0.7倍的DC量程减去该环境下的DC磁场强度。[SQRT(2)/2 ≈ 0.7]

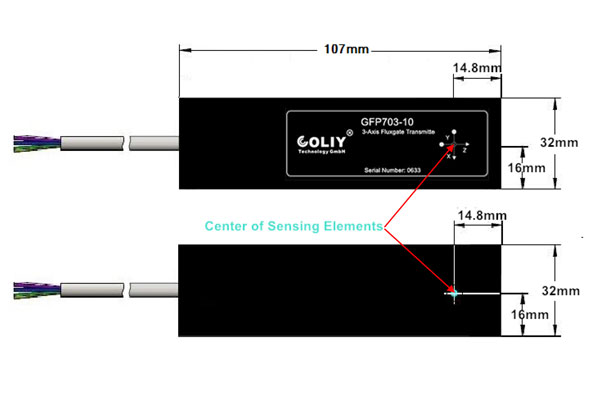

GFP703磁通门磁场变送器的尺寸图和接线端子描述

GFP703磁通门磁场变送器选型

型号举例：GFP703-01-20m-EX

注：三维磁通门智能磁场变送器GFP703的电缆长度默认是1.5m，可根据用户要求订制。

可选配件
