产品介绍

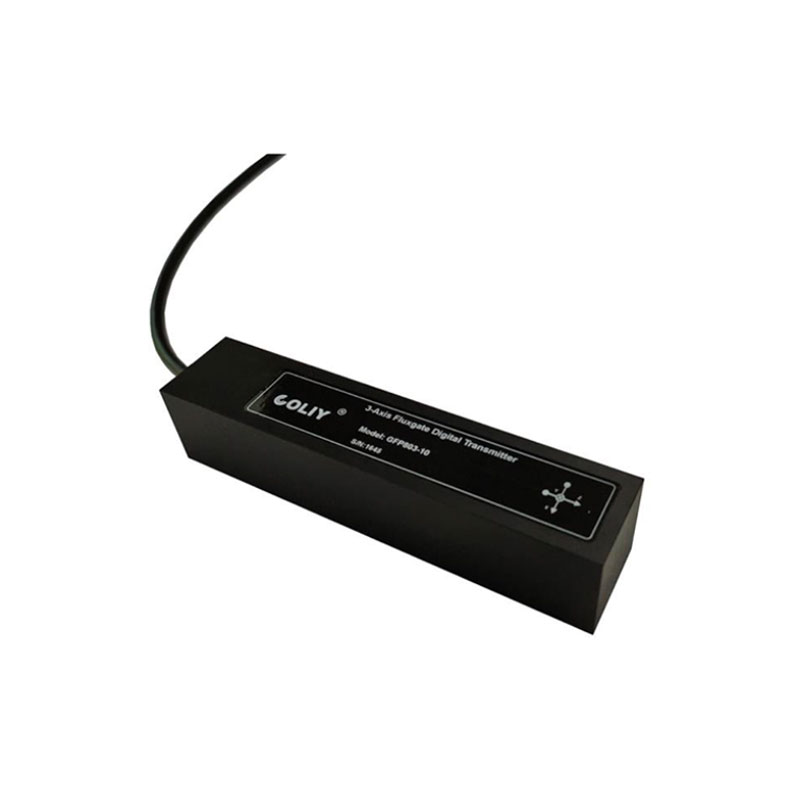

GFP803高性能三维磁通门数字变送器，是柯雷公司积累了10多年的磁通门数字变送器设计经验，采用了新型的设计构架和电子元件，按照工业标准设计出来的。GFP803兼具高精度，高稳定性和高可靠性，可连接计算机、调节器、PLC和显示表，易于做进集成系统中，可以满足军事、国防、科学研究的各种复杂使用环境。
GFP803高性能三维磁通门数字变送器，采用了3个24 Bits 1600ksps的ADC，动态范围可达158dB，将磁场强度高速高精度地转换成数字信号，数字输出(RS485)速率可以在1sps-1ksps之间设置。典型应用场合为：地磁检测、包裹检测、水下磁场监控、交通监控、剩磁测量、微弱磁场测量、实验室等。
GFP803数字变送器有两种量程，分别为±100μT和±1000μT，在全量程的范围内，实际测量分辨率都达到了0.1nT。用户可以选择频谱分析功能，进行交流磁场的精确分析，磁场分辨率0.1nT，频率分析分辨率1Hz。GFP803数字变送器精度0.2%，频率响应范围DC-1kHz。内置TI公司的0.1℃精度的温度传感器；温度补偿后，典型温度系数为±30ppm/℃。
GFP803数字变送器可以采用我公司的多通道同步数据采集系统进行组网，最多可以同时运行128路，每路采集速度1sps-500sps，最高同步采集速率为64000sps。
GFP803数字变送器有两种封装类型，分别为标准封装和潜水级封装。标准封装的防护等级为IP67；而潜水级封装，可支持水下50米工作，非常适用于水下磁场监控测量。GFP803数字变送器已通过CE认证和EMC(电磁兼容)测试。
功能特性
按照工业标准制造
高性价比、高可靠性和稳定性
高精度温度补偿
尺寸小巧(152 x 32 x 32mm)
数字输出速率1sps- 1ksps
通过CE认证
通过EMC测试
量程：±100μT或±1000μT
基本精度：0.2%
全量程最高分辨率：0.1nT(1μG)
频率响应范围：DC- 1kHz
数字信号(RS485)输出
[可选]频谱分析功能
标准封装和潜水级封装可选
上位机软件界面(支持中文界面)

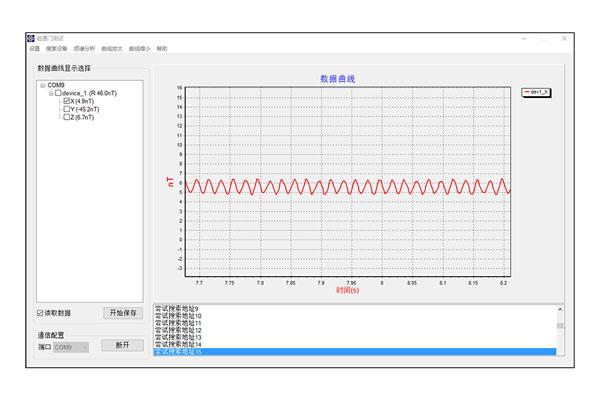

可绘制RMS值低至1T的交流磁场时域图

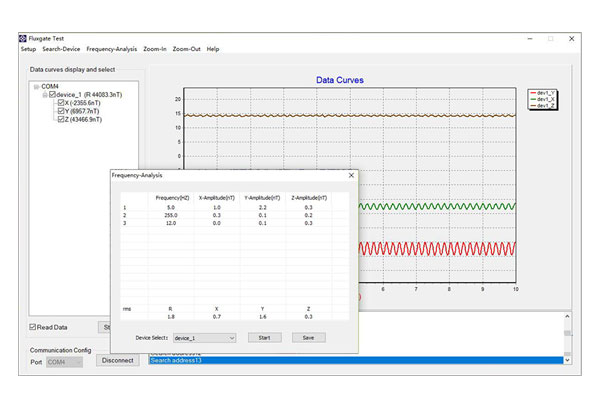

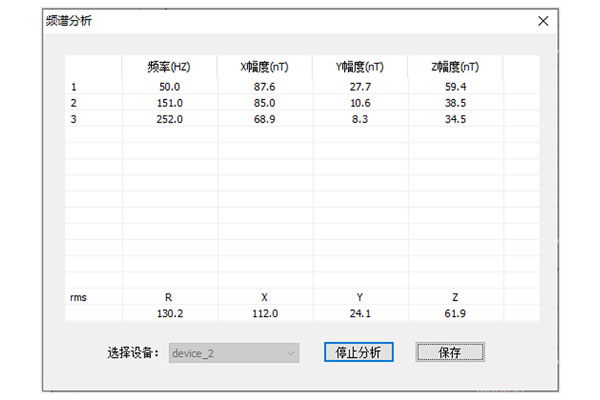

【选项】频谱分析功能，可以分析RMS值低至1nT的频谱
GFP803数字变送器参数：
型号 | GFP803 |
测量参数 |
精度/轴 | ±0.2% Reading ± 0.1% FS |
量程 | 一个量程，不分档 |
量程/轴 | ±1G (±100μT) | ±10G (±1000μT) |
全量程最高分辨率* | 1μG(0.1nT) | 1μG(0.1nT) |
典型温度系数 | ±150ppm/℃ [未经过温度补偿] ±30ppm/℃ [经过温度补偿] |
频率响应范围[fT] | DC - 1kHz |
频谱分析功能 | 频率分析分辨率1Hz |
传感器正交性误差 | <1°或者<0.1°(可选) |
磁滞 | <2nT (暴露于一倍量程的磁场环境) |
数字输出 |
功能 | 连接计算机、调节器、PLC 、DCS、显示表等，输出数字信号 |
RS485接口 | 数字输出速率1sps- 1ksps (每秒1个数据至每秒1000个数据) |
上位机软件 |
数据显示位数 | 高达7位 |
功能 | 1、实时显示磁场强度的XYZ分量值和矢量值 2、实时保存磁场强度数据到电脑 3、频谱测量模式（选项） 4、多探头连接和显示模式（128个探头以内） |
数字变送器规格 |
工作温度 | -30℃ to +50℃ |
储存温度 | -40℃ to +70℃ |
功耗 | MAX 5W |
电源要求 | ±15VDC ± 10% |
防护等级 | IP67 或潜水型(水下50米) |
尺寸 | 152 mm × 32 mm × 32 mm |
重量 | 200g |
资格认证 | CE 认证、 EMC认证 |
*数据输出速率与测量分辨率（全量程范围内测试，基于10秒内的读数）的对应关系如下：
| ±100μT量程 | ±1000μT量程 |
数据输出速率 (sps) | RMS (nT) | PK-PK (nT) | RMS (nT) | PK-PK (nT) |
1 | 0.1 | 0.1 | 0.1 | 0.4 |
5 | 0.1 | 0.1 | 0.1 | 0.5 |
10 | 0.1 | 0.1 | 0.2 | 0.7 |
50 | 0.1 | 0.15 | 0.3 | 1 |
100 | 0.1 | 0.35 | 0.4 | 1.2 |
500 | 0.1 | 0.6 | 0.6 | 1.5 |
1000 | 0.2 | 1 | 0.8 | 2.2 |

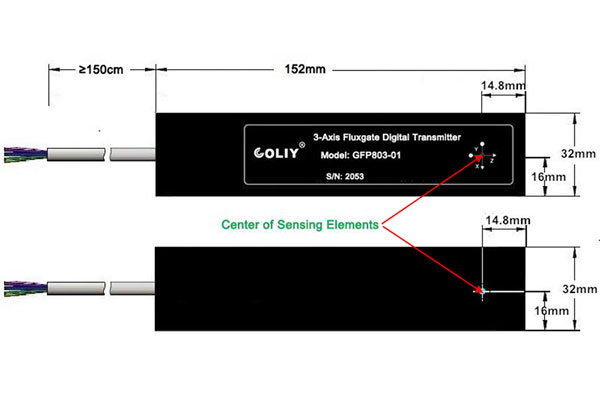

GFP803磁通门数字变送器的尺寸图
接线端子 | 描述 |
V+ | 直流电源输入 (±15VDC) |
V- |
GND |
485_A | 数字信号输出(RS485) |
485_B |
GFP803数字变送器选型
三维磁通门数字变送器 | 量程 | 电缆长度 | 正交性 误差 | 温度 补偿 | 封装 |
GFP803 | 01：1G 10：10G | 缺省：1.5m(默认) 5m：5m 20m：20m …… | 缺省：<1° E：<0.1° | 缺省：无 T：有 | 缺省：普通封装 DS：深潜(水下50米) |
GFP803 | 01 | 20m | E | T | DS |
型号举例：GFP803-01-20m-E-T-DS
注：三维磁通门数字变送器GFP803的电缆长度默认是1.5m，电缆可根据用户要求订制。
可选附件
最常用的套件 |
套件产品编号 GFP803-01：三维磁通门数字变送器GFP803，量程1G，精度0.2%，探头电缆1.5m |
套件产品编号 GFP803-10：三维磁通门数字变送器GFP803，量程10G，精度0.2%，探头电缆1.5m |
阵列弱磁场测试系统

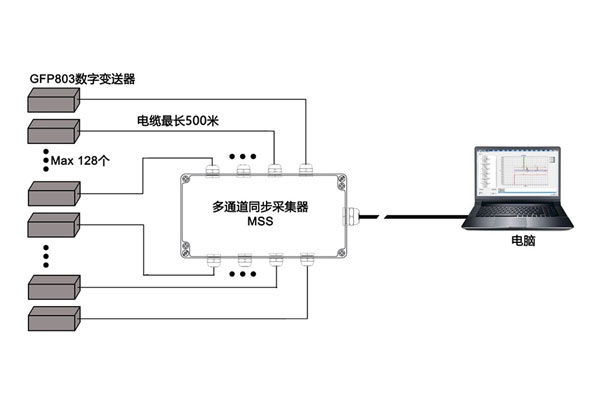

阵列弱磁场测试系统由多达128个高性能三维磁通门数字变送器GFP803、多通道同步采集器MSS和上位机软件构成，主要应用于各类空间变化磁场的多点测试、环境磁场多点在线监控、磁性船模磁场测量实验、电镜和磁共振设备预安装现场检测、磁屏蔽效果的判定等场合。

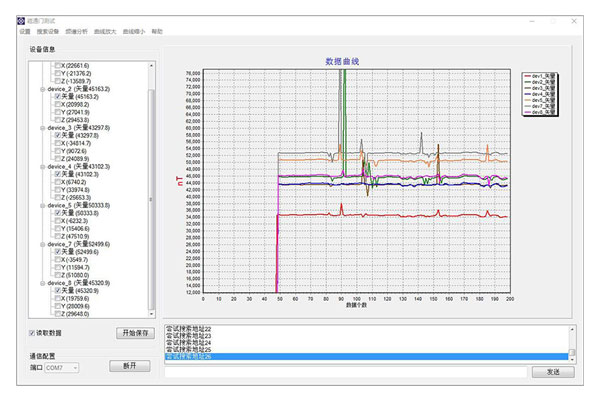

上位机软件支持中文界面，具有丰富的功能：自动记录和显示每个测量点的XYZ轴和矢量磁场数据曲线；实时保存每个探头的测量数据（最高速率64000sps：128路同步采样，每路500sps)；实时在线显示每个测量点XYZ轴和矢量的磁场强度；频谱测量模式（选项）。
