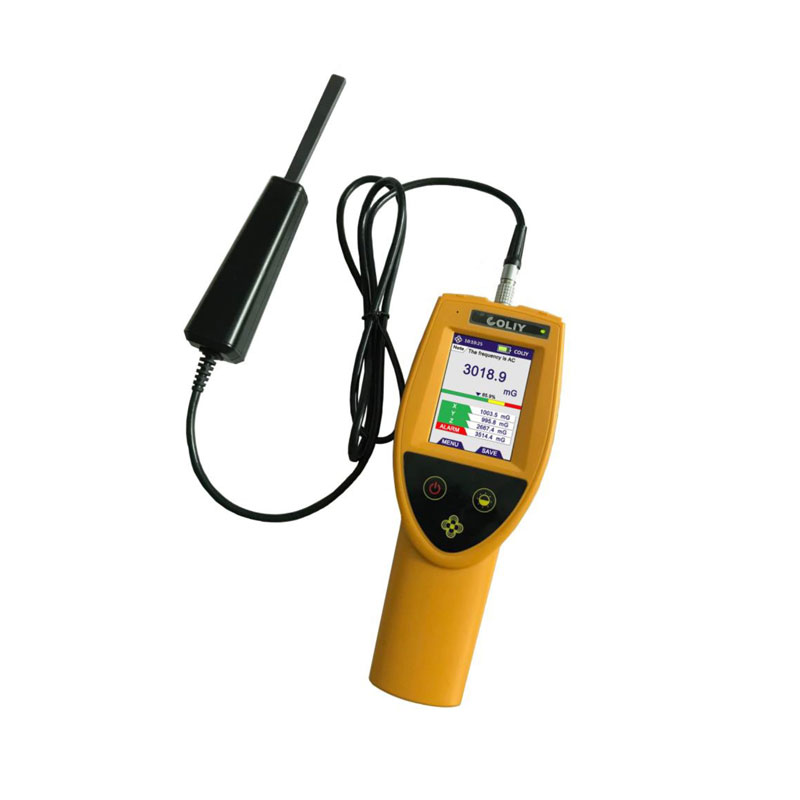

柯雷 三维交流磁场测量仪 GA1000

产品介绍

GA1000是德国柯雷技术有限公司推出的一款高性能手持式三维交流磁场测量仪，可用于科学研究、实验室、工业、制造业等用户，典型用途为环境保护、交流输变电和变压器交流磁场测量、电磁环境限值评价等场合。

3.2英寸彩色工业触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/报警阈值，实时磁场强度的XYZ分量值、矢量值以及时域图等功能。

GA1000交流磁场测量仪的三维探头具有一个异常优异的特点：它的探头传感器采用了微电子机械制造工艺，具有很高的空间分辨率，三轴正交性误差小于0.1°)，保证了高精度和高分辨率空间磁场分布测量的准确度。另外，探头厚度仅仅3.5mm，非常适合测量狭窄空间的交流磁场。

GA1000交流磁场测量仪用来测量交流磁场，基本精度2%，分辨率0.1mG(10nT)，交流磁场测量范围4G/轴(400μT/轴)，频率响应范围30Hz-1MHz。用户可以选择更多种不同类型的探头：标准三维探头、标准二维探头以及内置温度传感器的探头。内置温度传感器的探头具有温度补偿功能；在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议用户选择内置温度传感器的探头与GA1000交流磁场测量仪搭配使用。

交流磁场测量仪GA1000已通过CE认证和EMC(电磁兼容)测试。

功能特性

符合人体工程学设计

图形界面操作系统

3.2英寸LCD彩色触摸屏

最大值/最小值/保持功能

智能记录和查看

时域图显示和报警功能

XYZ分量值和矢量值显示

充电电池可供连续工作超过24小时

XYZ分量量程：4G(400μT)

分辨率：0.1mG(10nT)

精度2%

全5位显示

频率响应范围：30Hz- 1MHz

三轴正交性误差<0.1o

带温度补偿功能的探头可选

探头尺寸仅80 x 7.5 x 3.5mm

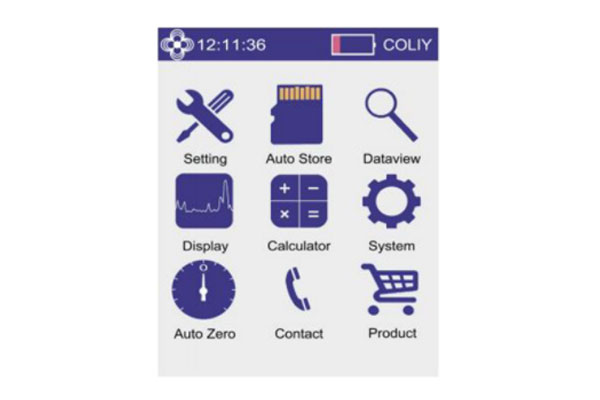

图形界面操作系统

德国柯雷开发了首款工业手持表操作系统（图形界面操作系统），用户以触摸的方式，操作GA1000高斯计 ，交流磁场测量仪高效便捷。

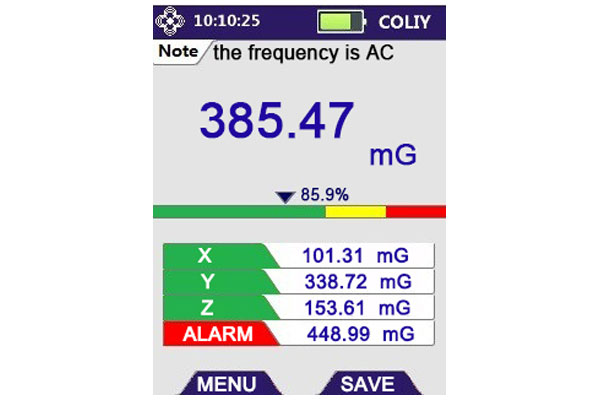

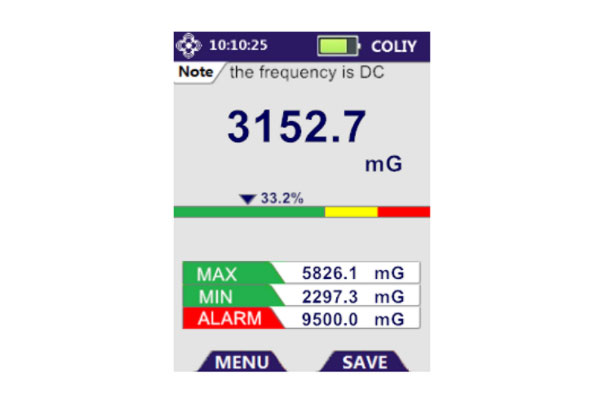

显示风格

彩色LCD显示屏显示多种数据：时间、实时磁场强度的XYZ分量值、矢量值、最大值、最小值、注解、报警阈值、时域图等。

上图是GA1000交流磁场测量仪的标准显示模式。

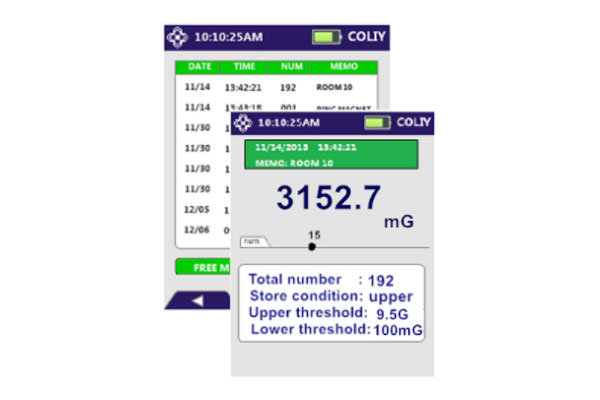

智能记录和查看

提供了详细的记录列表，用户可以查看每一个测量数据的细节。

点击任意一条记录列表，用户可以看到完整的存储信息，此信息的显示格式类似截屏显示，并可加入每条记录的备注。

三维显示模式

GA1000交流磁场测量仪有多种显示模式可选择：标准模式、三维模式、时域图模式和简易模式等。

上图是GA1000交流磁场测量仪的三维显示模式，可以同时显示矢量值、XYZ分量值和报警阀值等。

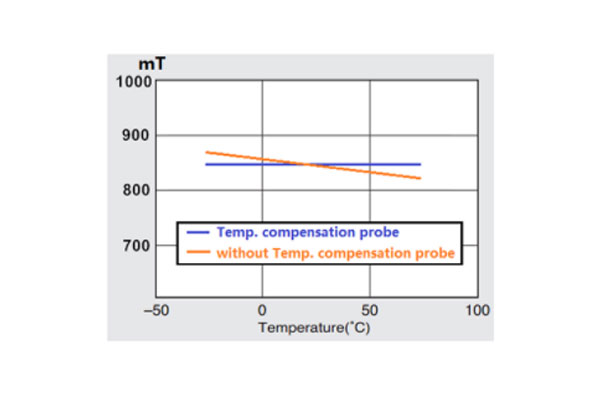

温度补偿功能

常规三维探头不含温度传感器，而内置温度传感器的探头具有温度补偿功能，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议用户选择内置温度传感器的三维探头与GA1000交流磁场测量仪搭配使用。

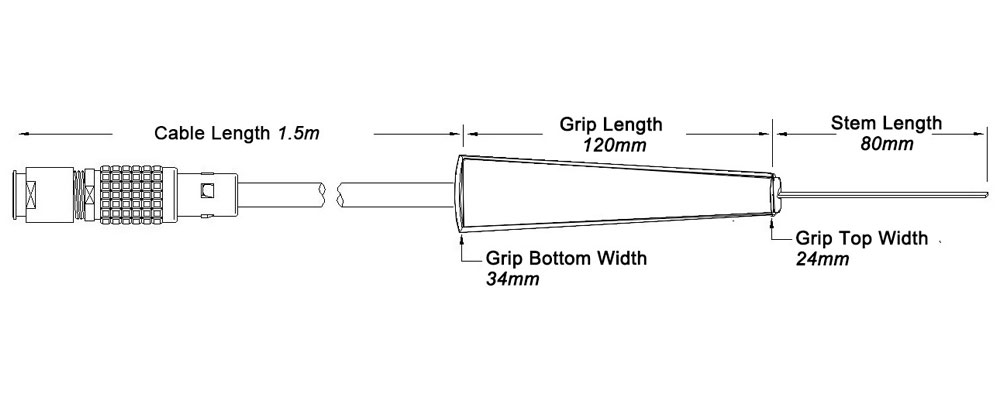

紧凑的探头尺寸

其他品牌交流磁场测量仪尺寸相比，GA1000的三维探头的尺寸更加紧凑，仅80 x 7.5 x 3.5mm，适合测量交流磁场的场合更多，尤其对狭窄空间的交流磁场的测量。

极小的探头(传感器)尺寸，保证了交流磁场分布测量的准确度。

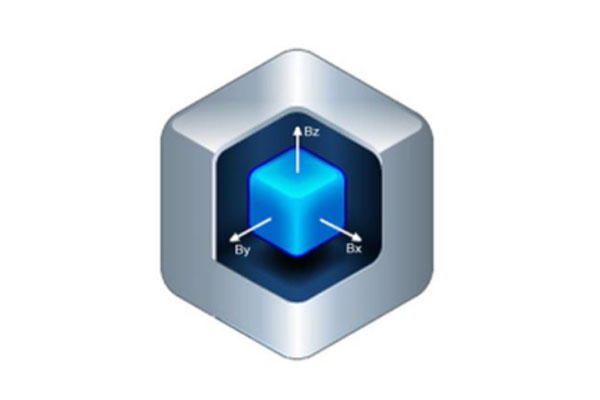

独特的三维传感器

三维传感器采用微电子机械技术工艺，磁场敏感区具有很高的空间分辨率，三轴正交性误差小于0.1°。

这种独特的性能，保证了高精度和高分辨率空间磁场分布测量的准确度。

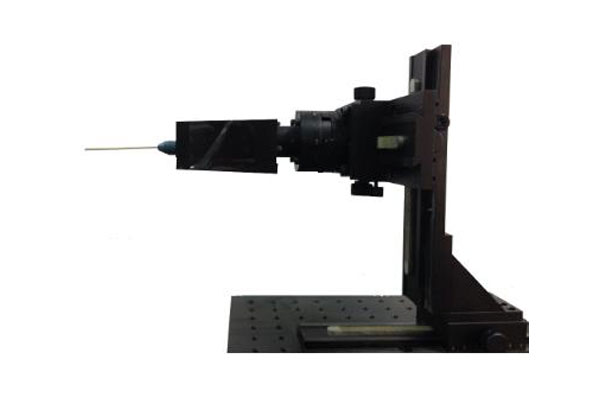

三维移动平台

三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。

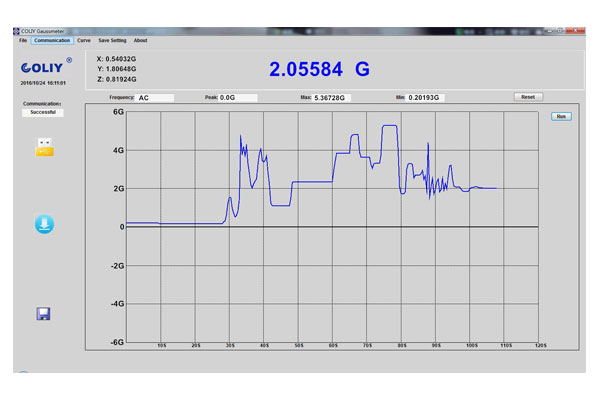

SMART软件

SMART电脑软件具有丰富的功能：可以自动记录和显示趋势图曲线；可以实时显示磁场强度的XYZ分量值和矢量值、最大值、最小值；可以导出高斯计主机保存的数据；可以实时记录保存磁场强度数据等。

GA1000三维交流磁场测量仪参数：

探头规格

注：型号最后含有字母“T”：内置温度传感器的探头，具有温度补偿功能。

可选配件

探头选择类型描述
