产品详情

产品介绍

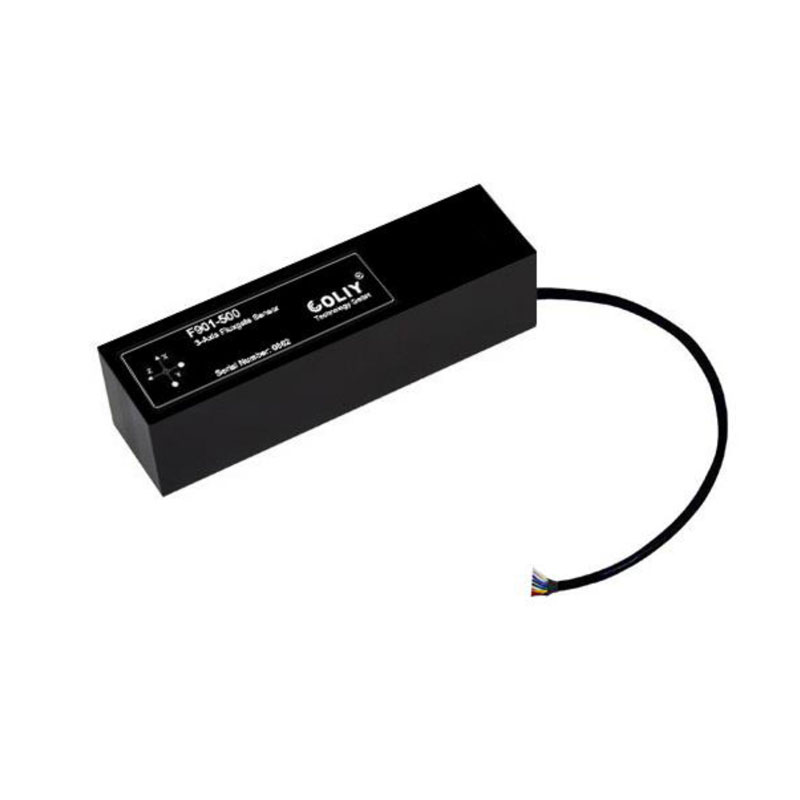

F901经济型三维磁通门传感器按照工业标准设计，尺寸小巧，仅107 x 32 x 32mm，可将磁场强度直接转换成模拟信号(±10V)。典型应用场合为：地磁检测、包裹检测、水下磁场监控、交通监控、剩磁测量、微弱磁场测量、实验室等。

F901经济型三维磁通门传感器量程可选±70μT、±100μT、±200μT、±500μT和±1000μT，频率响应DC-1kHz；此外，F901还具有良好的线性度(<0.01%)和噪声特性(10 to 20pT rms/√Hz at 1Hz)，三轴正交性误差小于<1°。

F901经济型三维磁通门传感器的封装类型可分为标准封装和潜水级封装，标准封装的防护等级为IP67；而潜水级封装，可支持水下100米工作，非常适用于水下磁场监控测量。

功能特性

经济型三维磁通门传感器

尺寸小巧(107 x 32 x 32mm)

线性度：<0.01%

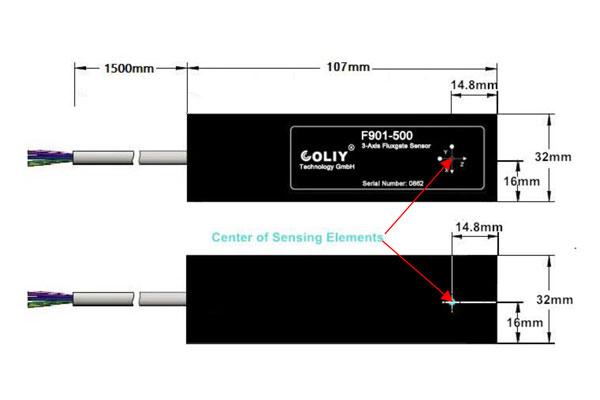

F901三维磁通门传感器的尺寸图和接线端子描述


注：灵敏度等于±10V除以磁通门传感器的量程，具体详见参数表。

三维磁通门传感器选型

F901

-100

三维磁通门传感器类型

F901：经济型三维磁通门传感器

传感器量程

-70：70μT/轴

-100：100μT/轴

-200：200μT/轴

-500：500μT/轴

-1000：1000μT/轴

封装类型

缺省：标准封装(IP67)

S：潜水版封装(支持水下100米工作)

注：

1、型号举例：F901-100S，这是一个经济型三维磁通门传感器(F901)：量程为100μT/轴(100), 潜水版封装(S)；

2、三维磁通门传感器的电缆长度默认是1.5m，其他长度可以定制。

可选配件

类型	描述
PS2015	电源适配器输入100VAC- 240VAC 输出电压：±15VDC，±5% 输出额定电流：0.8A
FDU101	磁通门传感器数据采集单元，用于数字化一个三维磁通门传感器内置±15V电源给磁通门传感器供电，因此只要把磁通门传感器的电源线和信号线接入FDU101，即可通过 RS485 接口输出数字信号。数字电路采用24 bits ADC，采样速率300ksps，磁场分辨率可达0.1nT(1μG)。
FDU108	磁通门传感器数据采集单元，用于数字化多达16个三维磁通门传感器内置±15V电源给磁通门传感器供电，因此只要把磁通门传感器的电源线和信号线接入FDU108，即可通过 RS485 接口输出数字信号。数字电路采用24 bits ADC，采样速率300ksps，磁场分辨率可达0.1nT(1μG)。

柯雷 经济型三维磁通门传感器 F901
