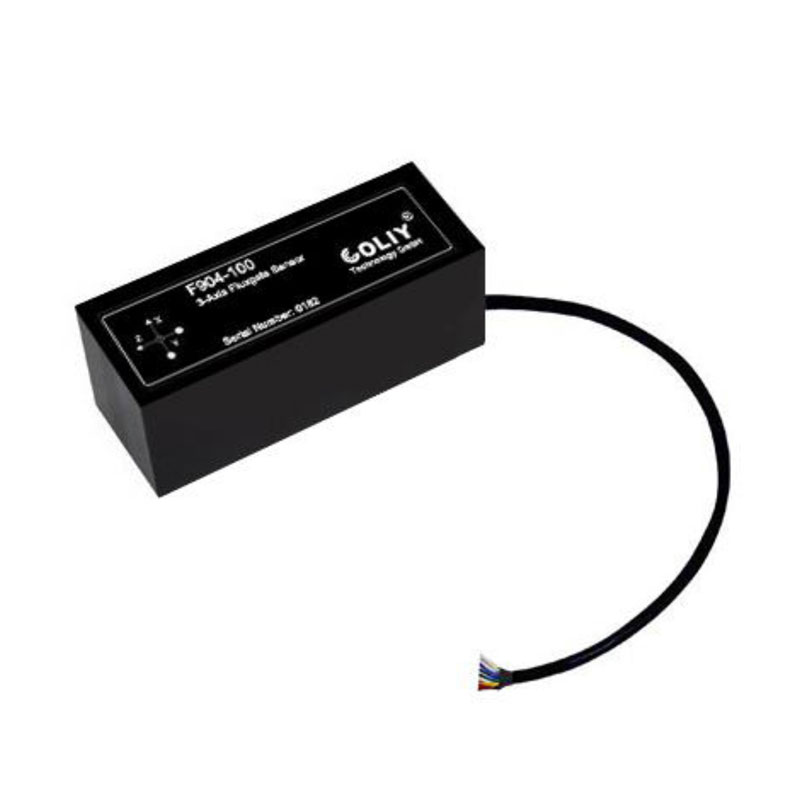

柯雷 低功耗低噪声三维磁通门传感器 F904

产品介绍

F904三维磁通门传感器是一款低功耗低噪声三维磁通门传感器，典型功耗小于0.2W，噪声等级小于10pT rms/√Hz at 1Hz；它可将磁场强度直接转换成模拟信号(±3V)。典型应用场合为：地磁检测、包裹检测、水下磁场监控、交通监控、剩磁测量、微弱磁场测量、实验室等。

F904低功耗低噪声三维磁通门传感器量程可选±70μT和±100μT，频率响应DC-1kHz；此外，F904还具有卓越的线性度(<0.005%)和噪声特性(<10pT rms/√Hz at 1Hz)，三轴正交性误差小于0.5°。

F904低功耗低噪声三维磁通门传感器的封装类型可分为标准封装和潜水级封装，标准封装的防护等级为IP67；而潜水级封装，可支持水下100米工作，非常适用于水下磁场监控测量。

功能特性

低功耗低噪声三维磁通门传感器

尺寸小巧(85 x 32 x 32mm)

线性度：<0.005%

三轴正交性误差：<0.5°

供电电源：4VDC ~ 15VDC

模拟信号差分输出(±3V)

量程：±70μT 或 ±100μT

电压输出误差：<±0.5%

噪声等级：<10pT rms/√Hz at 1Hz

频率响应范围：DC- 1kHz

标准封装，IP67防护等级

可选潜水级封装(水下100米)

F904三维磁通门传感器参数：

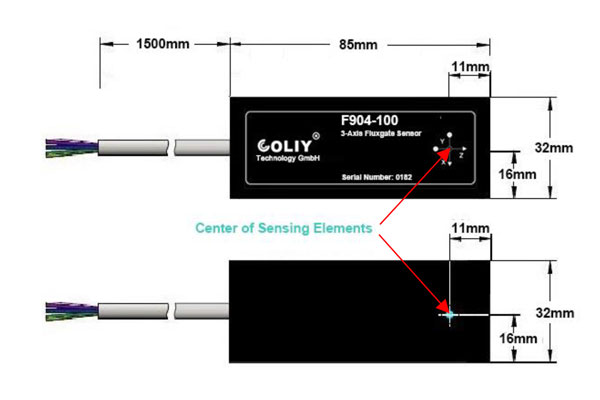

F904三维磁通门传感器的尺寸图和接线端子描述

三维磁通门传感器选型

注：

1、型号举例：F904-100S，这是一个低功耗低噪声三维磁通门传感器(F904)：量程为100μT/轴(100), 潜水版封装(S)；

2、三维磁通门传感器的电缆长度默认是1.5m，其他长度可以定制。
