产品介绍

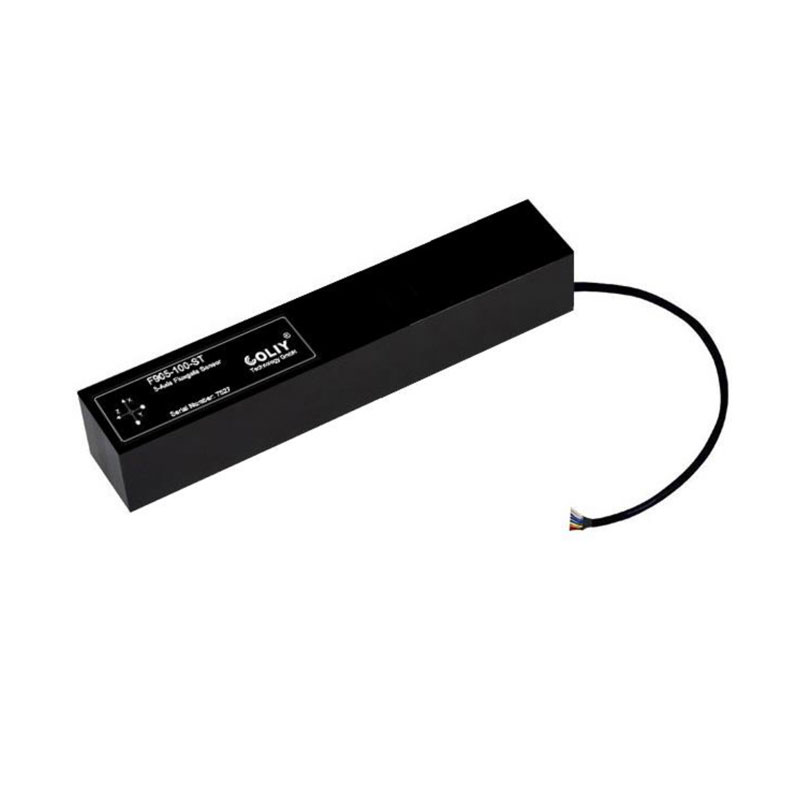

F905低噪声三维磁通门传感器是一款高等级的三维磁通门传感器，它可将磁场强度直接转换成模拟信号(±10V)。典型应用场合为：地磁检测、包裹检测、水下磁场监控、交通监控、剩磁测量、微弱磁场测量、实验室等。

F905低噪声三维磁通门传感器测量量程可选±70μT和±100μT，频率响应DC-3kHz；此外，F905还具有卓越的线性度(<0.0015%)和正交性(<±0.1°)，噪声等级低至<6pTrms/√Hz at 1Hz，可选精度高达±0.2℃的温度传感器，用于温度补偿。

F905低噪声三维磁通门传感器的封装类型可分为标准封装和潜水级封装，标准封装的防护等级为IP67；而潜水级封装，可支持水下2000米工作，非常适用于水下磁场监控测量。

功能特性

高等级的三维磁通门传感器

卓越的线性度：<0.0015%

卓越的正交性：<±0.1°

供电电源：±12V ~ ±17V或5- 36VDC

模拟信号输出(±10V)

可用于水下磁场监控测量

测量量程可选：±70μT和±100μT

频率响应范围：DC- 3kHz

噪声等级：低至<6pTrms/√Hz at 1Hz

标准封装，IP67防护等级

可选潜水级封装(水下2000米)

可选温度传感器(精度高达±0.2℃)

F905三维磁通门传感器参数：

型号		F905
性能参数
轴数		3
量程	X,Y,Z	±70μT	±100μT
	矢量R	121μT	173μT
带宽(-3dB)		> 3kHz
内部噪声等级		标准版：6 to ≤10pTrms/√Hz at 1Hz 低噪版(“L”)：< 6pTrms/√Hz at 1Hz
启动时间		150ms
预热时间		15mins
零点漂移误差		≤±5nT
零点漂移温度系数		±0.3nT/℃
磁场模拟信号 (输出电压)		±10 V/轴 (unbalanced, single ended ref. 0V)
灵敏度		14.3mV/μT	10mV/μT
模拟输出阻抗		< 10 Ω
电压校准误差		<±0.3%
温度系数		≤±15ppm/℃	≤±20ppm/℃
正交性误差		<±0.1°
线性误差		<0.0015%(最小二乘法拟合)
磁滞		<2nT (暴露于高达两倍量程的磁场环境)
温度传感器规格(可选)
测量范围		-40°C 至 +90°C
输出类型		电压
输出电压		943.227mV at 30°C
输出比例		-5.194mV/°C
精度		±0.2°C (在温度传感器整个测量范围内)
三维磁通门传感器规格
工作温度		- 40℃ to +70℃
储存温度		- 40℃ to +85℃
连接电缆长度		标准1.5m (其他长度可定制)
功耗		1.5W
供电电源		±12V至±17V 或 5- 36VDC
防护等级		IP67或者潜水级封装，支持水下2000米工作
尺寸		197 mm W × 32 mm H × 32 mm D
重量		135g
资格认证		CE 认证、 EMC认证

三维磁通门传感器选型

F905

-100

-S

三维磁通门传感器类型

F905：低噪声三维磁通门传感器

噪声等级

缺省：6 to ≤10pT

L ：<6pT

传感器量程

-70：70μT/轴

-100：100μT/轴

电源类型

S：5- 36VDC

P：±12V至±17V

内置温度传感器

-T：有

BLANK：没有

注：

1、型号举例：F905L-100-ST，这是一个低噪声三维磁通门传感器(F905)：噪声等级为< 6pTrms/√Hz at 1Hz (L)、量程为100μT/轴(100)，电源类型为5-36VDC(S)，内置温度传感器(-T)；

2、三维磁通门传感器的电缆长度默认是1.5m，其他长度可以定制；

3、三维磁通门传感器的封装等级默认为IP67，如需潜水版封装(支持水下2000米工作)，请与Coliy联系。
