产品介绍
F23三维磁通门传感器是柯雷公司经过多年的努力,可批量生产的具有自主知识产权的磁场传感器。柯雷公司具有根据用户的需求,设计新的外形和模拟量输出特性的能力,并可以在磁通门传感器中集成加速度传感器、温度传感器等。F23三维磁通门传感器典型应用场合为:地磁检测、包裹检测、水下磁场监控、交通监控、剩磁测量、微弱磁场测量、实验室等。
F23三维磁通门传感器量程可选±70μT、±100μT、±500μT、±1000μT和±1500μT,频率响应DC-3kHz,线性度小于0.01%,三轴正交性误差小于1°和噪声<20pT rms/√Hz at 1Hz。用24位ADC数字化后,DC分辨率可高达0.1nT。

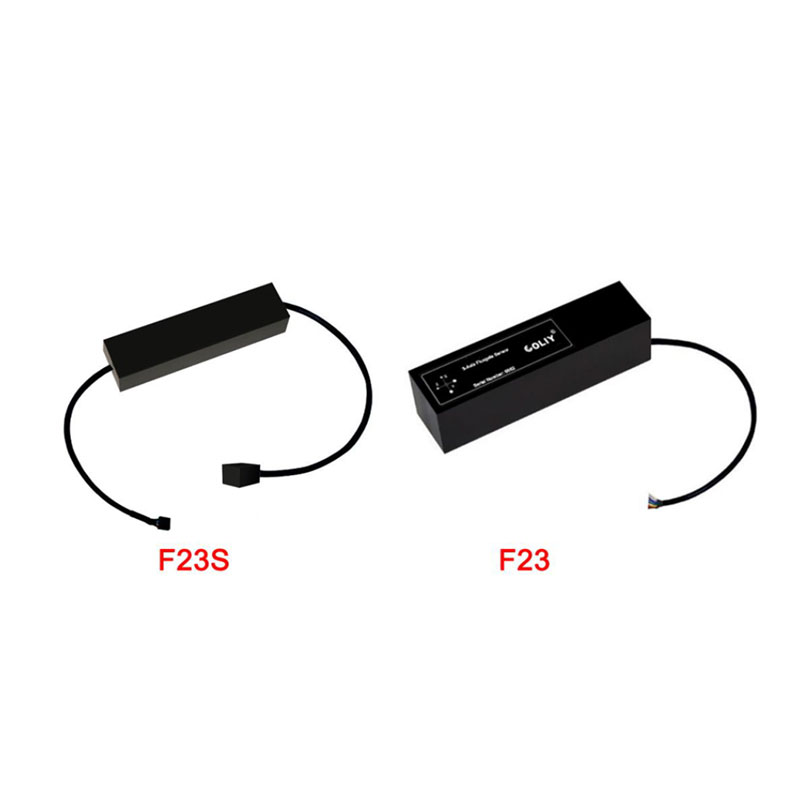

F23三维磁通门传感器具有两种封装规格:F23和F23S。其中F23是一体式,将三维磁通门探头和电路模块封装在一起;F23S是分体式,小型探头(尺寸22x22x40mm) 独立封装,通过1.5米电缆,连接电路模块,适用于在狭小的空间测量。产品按照MTBF(平均无故障工作时间)10年设计。
功能特性
三维磁通门传感器
线性度:<0.01%
三轴正交性误差:<1°
供电电源:±12VDC ~ ±16VDC
模拟信号输出±10V
量程±70μT ~ ±1500μT任意可选
精度:<±0.5%
噪声等级:<20pT rms/√Hz at 1Hz
频率响应范围:DC- 3kHz
两种封装规格:一体式和分体式
F23三维磁通门传感器参数:
型号 | F23 / F23S | |||||
性能参数 | ||||||
轴数 | 3 (XYZ右手坐标系) | |||||
量程 | X, Y, Z | ±70μT | ±100μT | ±500μT | ±1000μT | ±1500μT |
矢量R | 121μT | 173μT | 866μT | 1732μT | 2598μT | |
精度 | <±0.5% | |||||
噪声等级 | <20pT rms/√Hz at 1Hz (量程 < ±100μT) | |||||
启动时间 | 150ms | |||||
预热时间 | 15mins | |||||
模拟输出 | ±10V (单端输出) | |||||
灵敏度 | 143mV/μT | 100mV/μT | 20mV/μT | 10mV/μT | 6.6mV/μT | |
绝对零点 | < ±100nT (量程 < ±100μT) | |||||
典型零点漂移 | ±0.5nT/℃ (量程 < ±100μT) | |||||
典型温度系数 | ±100ppm/℃ (量程 < ±100μT) | |||||
三轴正交性误差 | < 1° | |||||
线性度 | <0.01%(最小二乘法拟合) | |||||
频率响应(-3dB) | > 3kHz | |||||
磁滞 | <2nT (暴露于高达两倍量程的磁场环境) | |||||
MTBF | 10年 (平均无故障工作时间) | |||||
机械尺寸 | ||||||
一体式F23 | 30 x 30 x 120mm | |||||
分体式F23S | 探头:22 x 22 x 40mm;电路模块:30 x 15 x 100mm;连接电缆长度:1.5m | |||||
电气规格 | ||||||
电源电压 | ±12VDC至 ±16VDC | |||||
典型功耗 | 800mW | |||||
环境要求 | ||||||
工作温度 | - 40℃ to +60℃ | |||||
储存温度 | - 40℃ to +70℃ | |||||
防护等级 | IP67 |
接线端子描述
线缆颜色 | 接线端子 | 描述 |
棕色 | Vx | 模拟信号单端输出 (X轴,±10V) |
红色 | Vy | 模拟信号单端输出 (Y轴,±10V) |
黄色 | Vz | 模拟信号单端输出 (Z轴,±10V) |
绿色 | SIG GND | 信号地 |
蓝色 | PWR GND | 电源地 |
紫色 | V+ | 直流电源输入 (±12VDC至±16VDC) |
白色 | V- |
注:灵敏度等于±10V除以磁通门传感器的量程,具体详见参数表。
三维磁通门传感器选型
F23 | -100u | -1m |
三维磁通门传感器类型 F23:一体式三维磁通门传感器 F23S:分体式三维磁通门传感器
| 传感器量程 -70u:70μT/轴 -100u:100μT/轴 -500u:500μT/轴 -1000u:1000μT/轴 -1500u:1500μT/轴 | 电缆长度 -1:1米 -2:2米 -5:5米 ...... |
注:
1、型号举例:F23-100u-5m,这是一个一体式三维磁通门传感器(F23),量程为100μT/轴(100u),电缆长度5米(5m);
2、电缆长度最长100m,100米内可以定制;
3、传感器量程最大1500μT,1500μT内可以定制。
