产品介绍

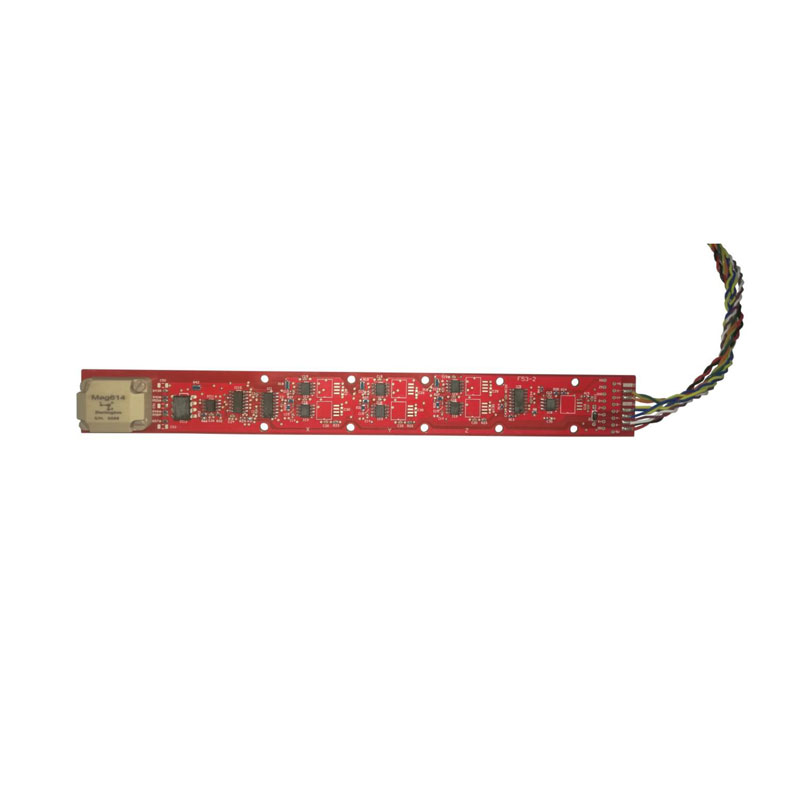

F53 高温型三维磁通门传感器是专为高达175℃的高温工作环境而设计的，适用于井下/钻井和其它的高温环境应用的磁场传感器。

它采用德国柯雷公司独家专利技术，耐高温，抗震动，体积小，是目前唯一市售的高性能高温三维磁通门传感器，非常适合随钻测量和需要高抗冲击性和耐高温性的应用场合，如石油测井勘探。

F53 高温型三维磁通门传感器按照工业标准设计，将磁场强度直接转换成模拟信号(±10V)；尺寸紧凑(仅 25 x 17 x 220mm)，可安装于小尺寸探管，易集成到井下/钻井探测设备及系统中。

F53 高温型三维磁通门传感器量程±100μT，频率响应 DC-1.5kHz；此外， F53还具有良好的线性度(<0.01%)和噪声特性(≤300pTrms/√Hz at 1Hz@175℃)，三轴正交性误差小于2°。

功能特性

唯一市售的高性能高温三维磁通门传感器

尺寸小巧(25 x 17 x 220mm)

工作温度：-20℃ ~ +175℃

线性度：<0.01%

三轴正交性误差：<2°

量程： ±100μT

电压输出误差：<±2%

噪声等级：≤300pTrms/√Hz at 1Hz@175℃

频率响应范围：DC- 1.5kHz

模拟信号差分输出(±5V)

F53三维磁通门传感器参数：

型号		F53
性能参数
探头		BartingtonTM Mag614
轴数		3 (XYZ右手坐标系)
极性		指向北时为正值同相输出
量程	X, Y, Z	±100μT
	矢量R	173μT
模拟输出		±5V differential
灵敏度		50mV/μT
电压输出误差(典型值)		<±2%
温度系数		<±150 ppm/°C
噪声等级		≤50pTrms/√Hz at 1Hz @25℃ ≤300pTrms/√Hz at 1Hz @175℃
零偏		<±800nT
温漂系数		<±5nT/℃
三轴正交性误差		< 2°
线性误差		<0.01%(最小二乘法拟合)
频率响应(-3dB)		DC~1.5kHz
预热时间		15mins
机械规格
尺寸(W x H x L，不含电缆)		25 x 17 x 220mm
重量		210g
封装材料		None - unpackaged electronics
接口		500mm flying leads
安装布置		10 x 3.2mm holes
电气规格
(三路)电源		-7VDC to -16VDC +7VDC to +16VDC +5VDC ± 10%
典型功耗		1W
输出阻抗		100Ω
最大负载电容		>1μF
环境要求
工作温度		- 20℃ to +175℃
储存温度		- 40℃ to +185℃
防护等级		None - unpackaged electronics

F53三维磁通门传感器接线端子描述
