产品介绍

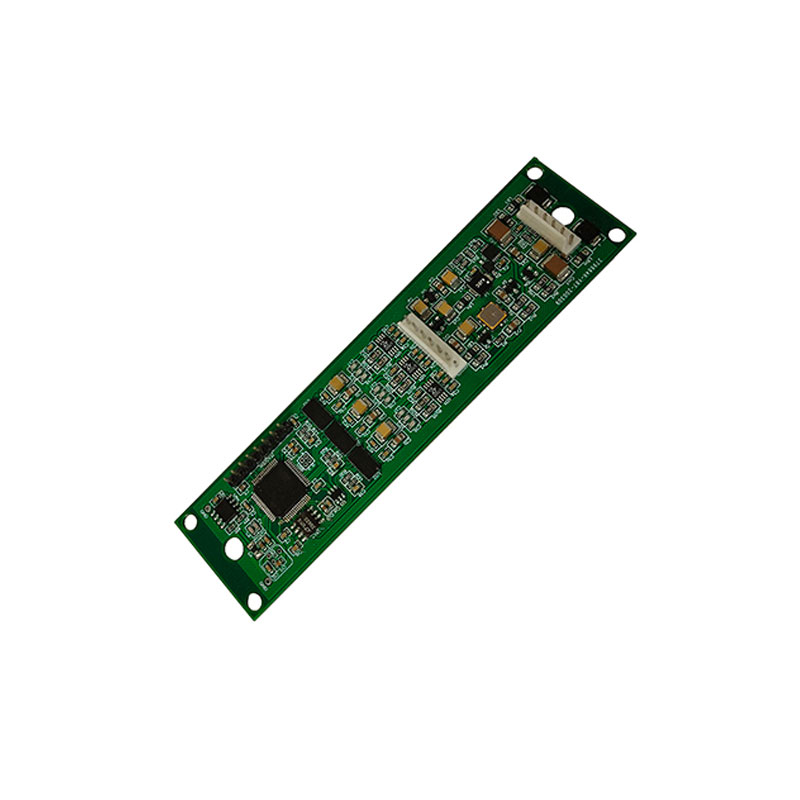

FDU301磁通门传感器数据采集单元是一个便携式3通道、24位的数据采集单元，兼容一个三维磁通门传感器，如Bartington品牌的Mag-03、Mag-13和Mag690或者COLIY品牌的F901、F902和F905等。

FDU301磁通门传感器数据采集单元采用了3个24 Bits 1600ksps的ADC，动态范围可达145dB，将磁场强度高速高精度地转换成数字信号，数字输出(RS485)速率可以在1sps-1ksps之间设置。

功能特性

数字化一个三维磁通门传感器

兼容Bartington三维磁通门传感器

兼容COLIY三维磁通门传感器

DC耦合，提供频谱分析功能

供电电源：±15V（典型值）

电路精度高达0.01%

采样速率1600ksps (24 bits ADC)

磁场分辨率高达0.1nT(1μG)

输出数字信号(RS485)

提供上位机软件和校准软件

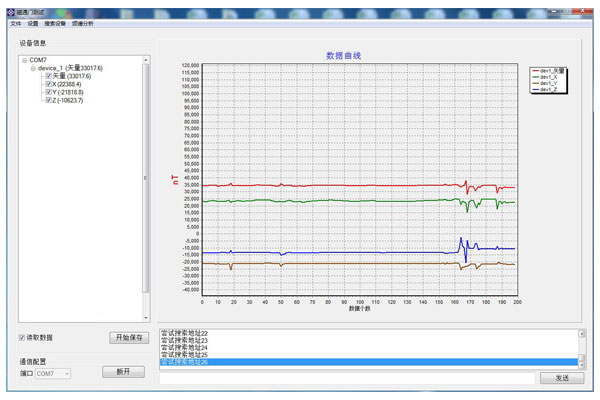

上位机软件界面

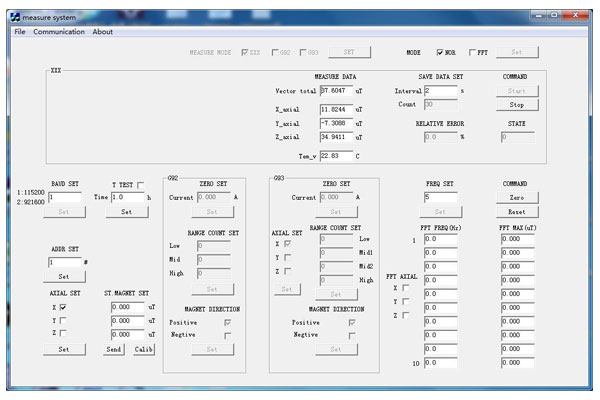

校准软件界面


【使用条件：配备弱磁场发生系统】

技术参数：

型号	FDU301
性能参数
输入通道数	3 (X, Y, Z) [可连接1个三维磁通门传感器]
输入信号范围	±10V (单端模式)
传感器要求	三维磁通门传感器，如Bartington品牌的Mag-03、Mag-13、Mag690和COLIY品牌的F901、F902、F905等
精度	0.01%
频率响应	DC- 10kHz
采样速率	≤1600ksps (24 bit ADC)
数字信号输出	RS485接口
输出速率	数字输出速率1sps- 1ksps可选
磁场分辨率	高达0.1nT(10μG) [当量程为±100μT，输出速率≤50sps] 高达1nT(0.1mG) [当量程为±1000μT，输出速率≤50sps]
数字输出最长电缆长度	500m
电气规格
提供给传感器电源	±15VDC，<±5% 或者客户指定
供电电源	±15VDC, 精度<±5%，纹波和噪声≤50mVp-p
功耗	< 1W
PCB工艺	军工A级FR-4板材，标准板厚，绿色，沉金/镀锡工艺
元器件选型	板载元器件全部为工业级
元器件焊接	采用SMT表贴方式（回流焊或波峰焊）
防护等级	电路板做三防处理
环境要求
工作温度	-20℃ to +80℃
存储温度	-20℃ to +85℃
相关湿度	0 至 90% 非冷凝
环境磁场	≤ 20G(2mT)
上位机软件
数据显示位数	高达7位

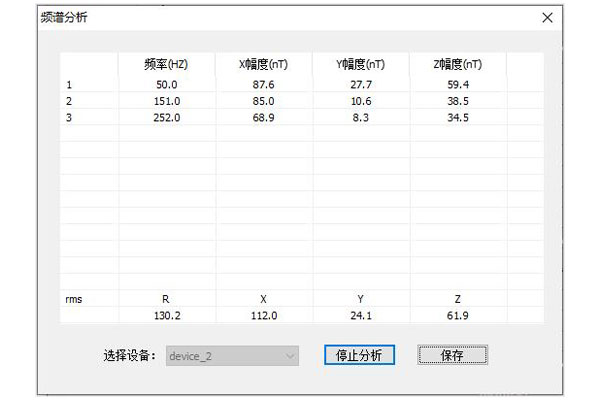

功能	1、可自动记录和显示趋势图曲线； 2、可实时显示磁场强度的分量值和矢量值； 3、可实时保存磁场强度数据至电脑； 4、可进行频谱测量显示(选项)。

可选附件

类型	描述
Software-spectrum	SMART PC Software(上位机软件)的频谱分析功能
PS2015	电源适配器：输入100VAC- 240VAC 输出电压：±15VDC，±5% 输出额定电流：0.8A 纹波和噪声≤50mVp-p
S485USB	RS485转USB适配器
MCS100	弱磁场发生系统，根据用户要求定制
