产品介绍

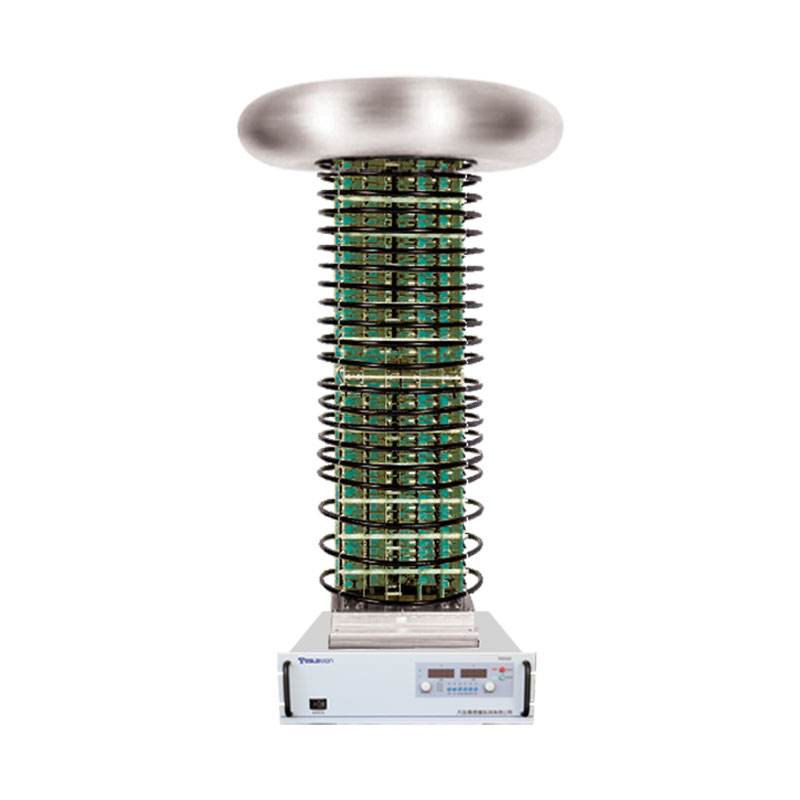

TT8010 系列高压电源提供功率高达 2kW,最高输出电压可达 450kV,全范围可调。电源采用专有控制的高频谐振逆变器,使其可以在极端环境下可靠运行。高压倍压单元采用了固体封装和空气绝缘的混合设计,减少了整体尺寸。
典型应用:离子注入;粒子加速器;电子枪。
产品特点
200-450kV 输出电压可选;
低纹波;
高稳定性;
过压、过流、短路、电弧和过温保护;
电弧计数;
重量轻、紧凑型;
可根据用户要求定制。
产品规格
输入(标准) | 220VAC±10%,16A,单相,50/60Hz |
输出 | 200kV 至 450kV 等多种最高输出电压可选,最大输出功率 2kW。0到最高电压连续可调,输出正负单一极性。 悬浮电源模块(可选) |
前面板状态指示 | 高压开、高压关,电压电流显示,过压、过流、短路、电弧和过温保护,电源还具有错误代码显示功能 |
电压调整率 相对负载 | 0.01%(空载至额定负载) |
电压调整率-相对输入 | ±0.01%(输入电压变化为±10%) |
电流调整率- 相对负载 | 0.01%(空载到额定负载) |
电流调整率- 相对输入 | ±0.01%(输入电压变化为±10%) |
纹波电压 | 额定输出条件下,纹波电压的峰峰值为最高输出电压的 0.004%(更低纹波可选) |
环境温度 | 工作时 0℃到+50℃。储存时 -20℃到+80℃ |
温度系数 | 25ppm/℃ |
稳定度 | 0.5 小时预热之后,每小时小于 0.01%。每 8 小时小于0.05% |
电压电流指示 | 四位 LED 数码管,额定输出条件下准确度为±1% |
慢启动 | 标准6秒 |
保护 | 过压、过流、电弧、过温保护 |
尺寸(逆变器驱动机架) | 宽482mm,高133.5mm,深320mm |
倍压单元 | 见外形尺寸附表 |
通讯接口 | DB25、RS-232、RS-485和网口 |
