产品介绍

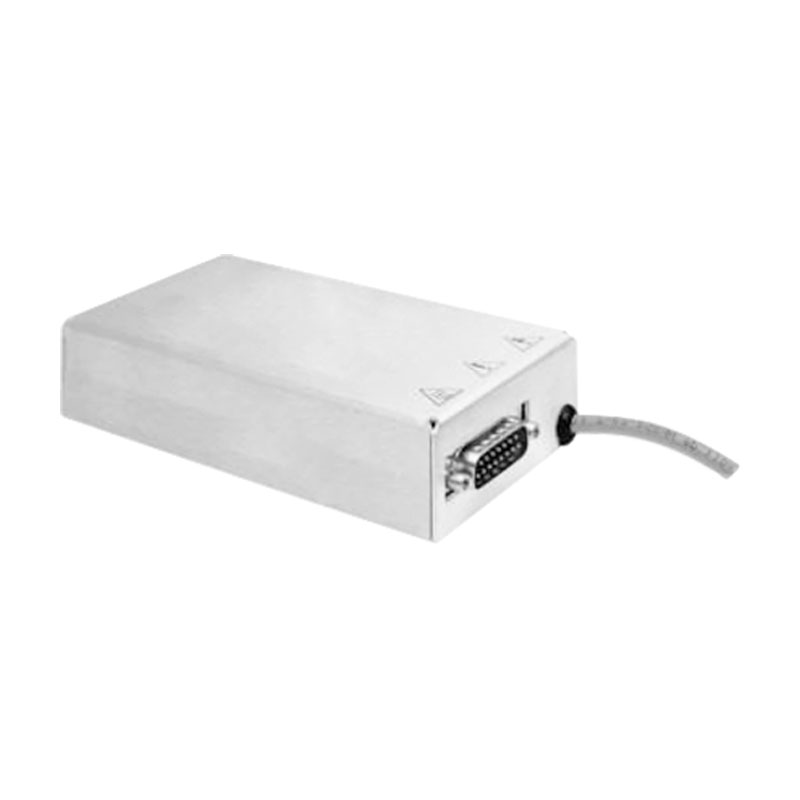

泰思曼 TMPS6067系列是一个 10W高压模块,输出电压范围从 2.5kV至20kV。TMPS6067 系列提供低噪声、高效率、紧凑的封装、超低纹波和高稳定性等特点。通过15针D型连接器和RS-232/RS-485串行接口提供一个全功能的远程用户界面。全模拟或全数字控制由接口连接器链接定义。泰思曼TMPS6067系列是一款紧凑并且重量轻的模块电源,输出正负两种极性,适用于OEM。
典型应用:光电倍增管;静电印刷;电子束和离子束;电子倍增管检测器;质谱分析;微通道板检测器;静电透镜;原子能仪器。
产品特点
数字或差分模拟电压编程;
标准的 RS-232/RS-485 控制;
10W 输出功率;
电源和电流监测;
高稳定性;
超低纹波和噪声;
紧凑设计。
产品规格
输入电压 | +24VDC,±2VDC |
输入电流 | 最大1A |
输出电压 | 从2.5kV至20kV,5种型号可选 |
输出极性 | 正极性或负极性 |
功率 | 最大10W |
电压调节 负载 | ≤10ppm(空载到额定负载) |
电压调节 输入 | ≤10ppm(输入电压变化为 1V时) |
电流限制 | 额定输出电流的 110% |
纹波 | 小于5mVP-P |
稳定性 | 开机一小时后,每小时 10ppm,每 8小时 25ppm,每 1000,每 1000小时 100ppm |
温度系数 | 每摄氏度10ppm |
保护 | 电弧和短路保护。不能承受连续电弧 |
环境 温度范围 | 运行 0˚C至50˚C 存储 -35˚C至85˚C |
湿度 | 20%至85%相对湿度,无冷凝 |
冷却 | 对流冷却 |
尺寸 2.5-10kV | 宽70mm,高 30mm,深130mm |
尺寸 15-20kV | 宽70mm,高 30mm,深165mm |
重量 2.5/5/10kV | 约450克 |
重量 15-20kV | 约650克 |
接口连接器 | 15针公头D型连接器 |
输出连接器 | 提供一根固定式 1 米长的高压线缆 |
