TPTV6090

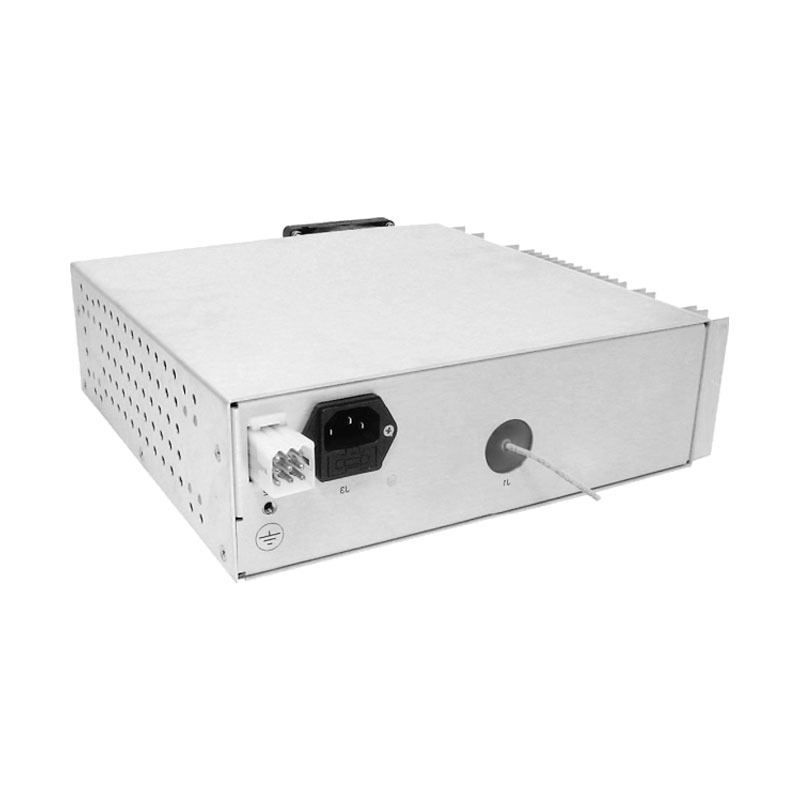

泰思曼 模块式高压电源 TPTV6090

品牌名称：泰思曼

产品型号：TPTV6090

获取报价 加入询盘
产品规格
产品介绍
泰思曼 TPTV6090 系列模块化的高压电源提供最大350W的输出功率。内置谐振逆变器，效率可达80%，动态响应迅速。
典型应用：X射线系统；电子束系统；电容充电系统。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

泰思曼 TPTV6090 系列模块化的高压电源提供最大350W的输出功率。内置谐振逆变器，效率可达80%，动态响应迅速。

典型应用：X射线系统；电子束系统；电容充电系统。



产品特点

输出电压从 1kV 至 70kV；

过压和短路保护；

EMI/RFI 输入滤波；

输出电流和电压的测试点；

内部10V 参考；

通过TTL 信号输出禁用控制；

提供OEM 定制。



产品规格

输入 200W

115VAC±10%，2.5A，50/60Hz

输入 350W

115VAC±10%，4.3A，50/60Hz

输出 200W

220VAC±10%，1.3A，50/60Hz

输出 350W

220VAC±10%，2.2A，50/60Hz

可选 200W

110VAC±10%，2.8A，50/60Hz

可选 350W

110VAC±10%，4.9A，50/60Hz

订购时指定输入电压


输出

型号从 1kV 至 70kV，200W 或 350W。每个型号可选正极性或负极性输出

电压调节 负载

无负载到满负载变化时，输出电压的0.01%

电压调节输入

±10%输入电压变化，±0.01%

电流调节 负载

从   0至额定电压变化，输出电流的 0.01%

电流调节 输入

在指定输入范围，额定电流的 0.01%

效率

典型80%

纹波 200W

输出电压的0.1%p-p

纹波 350W

输出电压的0.2%p-p

开关频率

45-65kHz

工作温度

0℃至+40℃

存储温度

-40℃至+85℃

电压温度系数

0.01%/℃

稳定性(电压和电流)

开机0.5小时之后，0.01%/小时。每 8小时0.02%

冷却 200W

自然冷却

冷却 350W

风扇冷却，后部进气

尺寸 1-40kV

宽273mm，高 81mm，深254mm

尺寸 50-70kV

宽276mm，高 106.5mm，深351mm

高压输出

≤40kV时,不可插拔式高压线缆。 ＞40kV时,线缆可插拔,长度 1.5米
