产品介绍

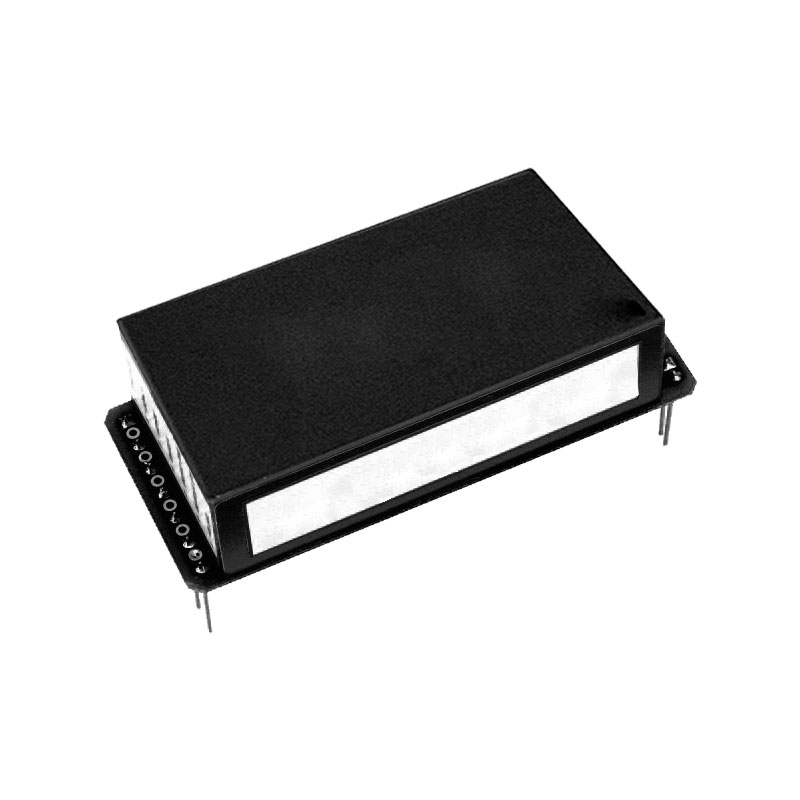

泰思曼 TUM6060 系列的印刷电路板可贴装高压模块,高压模块集形状、贴装和功能于一体,可替代目前市面上使用的电源,同时具有更多功能,价格更具有竞争优势。性能更好、可靠性更高、与系统集成更方便、价格更低。
产品特点
电压范围从 62.5V 至 6kV;
输出功率为 4W、20W 和 30W 可选;
通过自动交叉控制进行电压/电流调节;
电压和电流监测信号;
电弧和短路保护;
精准的+5V 参考输出;
通用的标准接口。
产品规格
输入电压 | 4W 输入电压为12VDC,20W 和30W输入电压为 24VDC |
标称电压范围 | 4W 电压范围为11VDC 至30VDC,20W 和30W 的电压范围为23VDC 至30VDC |
输入电流(典型) 禁用 | 30mA |
输入电流(典型) 无负载 | 90mA |
满负载 4W 电源 | 0.5A |
满负载 20W 电源 | 1.0A |
满负载 30W 电源 | 1.5A |
效率 | 典型80-85% |
电压调节 输入 | <0.01% |
电压调节 负载 | <0.01% |
电流调节 输入 | <0.01% |
电流调节 负载 | <0.01% |
稳定性 | 在开机 0.5 小时后,每8 小时0.01%,每天0.02% |
精准度 | 除了电流传感器为 10%,所有编程和监测为 2% |
温度系数(典型) 标准 | 100ppm/℃ |
温度系数(典型) 可选 | 25ppm/℃(可选项) |
环境 工作温度 | 0˚C 至65˚C,外壳温度 |
环境 存储温度 | -55˚C 至85˚C,非工作 |
湿度 | 10%至90%,无冷凝 |
冷却 | 对流冷却,典型。30W 电源满功率工作时可能需要外加冷却来保持外壳温度在 65℃以下 |
方法包括 | 强制风冷、使用散热器或金属外壳等等。用户负责保持外壳温度在65℃以下 |
尺寸 | 宽38.1mm,高20.6mm,深75.2mm |
重量 | 约120克 |
