产品介绍

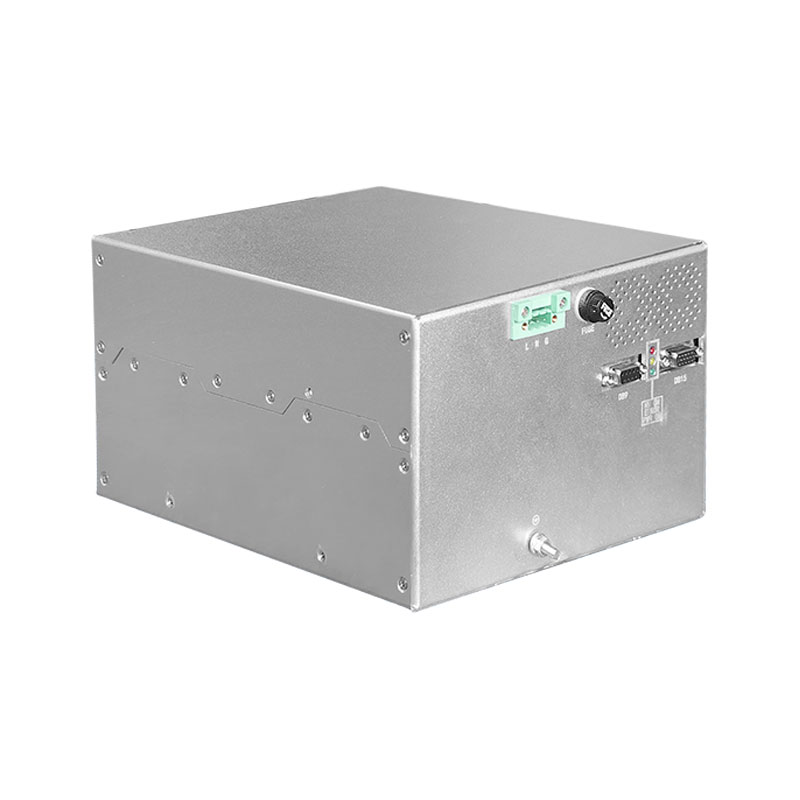

泰思曼TM6210系列是模块式高压电源。具有模拟控制和CAN通讯控制两种控制方式,可满足客户多种功能的需求,纳秒级的电弧保护响应能力确保电源无故障运行,效率可达90%以上。
典型应用:电容充电;电缆故障检测。
产品特点
0-8kV/0-16kV/0-32kV 三挡调节;
输出功率1kW /1.6kW可选;
输入和输出不共地;
纳秒级保护响应;
远程模拟量和远程CAN通讯控制;
过压、过流、短路、电弧和接地保护;
参数及尺寸可根据用户要求定制。
产品规格
输入 | AC220V±10%,50/60Hz |
输出 | 0-8kV/0-16kV/0-32kV 三挡调节,0到最高电压连续可调,最大输出功率1kW/1.6kW可选。输出正负单一极性 |
电压控制 外部模拟控制 | 外部0到10V控制信号可将输出从0调到最高电压 |
电流控制 外部模拟控制 | 外部0到10V控制信号可将输出从0调到最大电流 |
电压调整率 相对负载 | 0.01%(空载到额定负载) |
电压调整率 相对输入 | ±0.01%(输入电压变化为±10%) |
电流调整率 相对负载 | 0.01%(空载到额定负载) |
电流调整率 相对输入 | ±0.01%(输入电压变化为±10%) |
纹波电压 | 额定输出条件下,纹波电压的RMS值为最高输出电压的1% |
环境温度 工作时 | 0℃至+50℃ |
环境温度 储存时 | -20℃至+80℃ |
稳定度 | 开机预热0.5小时后每8小时小于0.1% |
外形尺寸 | 宽210mm,高140mm,深275mm |
重量 | 约8.65kg |
高压连接器 | 凹进的塑料绝缘导管和探入的高压电缆通过直径为16mm金属连接器连接。标准高压电缆长为2米 |
输出电压和输出电流模拟量控制 | 可外接电位器利用电源内部10V参考电压对输出电压和电流进行控制 |
电压电流指示 | DB15接线端子包含了0到10V的电压和电流指示信号,可外接各种数字或指针表 |
