TM6040

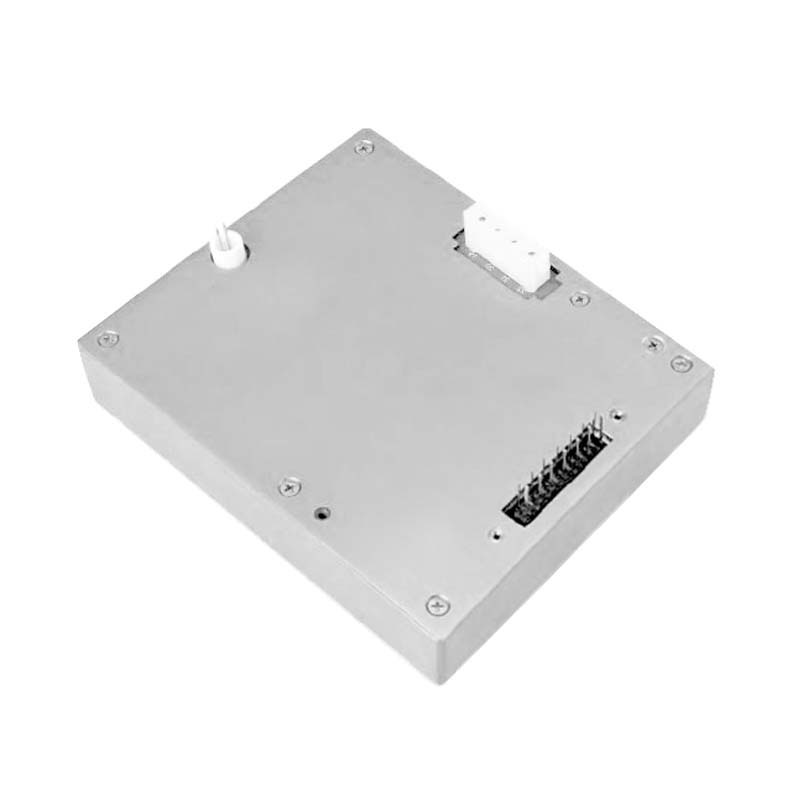

泰思曼 高压模块 TM6040

品牌名称:泰思曼

产品型号:TM6040

产品规格
产品介绍
泰思曼TM6040系列高压模块,提供功率高达60W、125W,适用于高能量大容性,高响应速率或持续高功率需求的系统上。
典型应用:激光脉冲;电容充电;脉冲电源供电;脉冲发生器;测试设备;离子泵;等离子体发生器;静电沉淀;高压放大偏置;工业测试;TDR;导线测试;电缆检测;行波管。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品介绍

泰思曼TM6040系列高压模块,提供功率高达60W、125W,适用于高能量大容性,高响应速率或持续高功率需求的系统上。

典型应用:激光脉冲;电容充电;脉冲电源供电;脉冲发生器;测试设备;离子泵;等离子体发生器;静电沉淀;高压放大偏置;工业测试;TDR;导线测试;电缆检测;行波管。



产品特点

60W、125W 高功率输出;

低储能,快速上升时间,低过冲;

0V输出时,输出电流 0 到最大可调;

输出短路保护;

高的功率/电压密度;

高效率;

超薄型,可数字控制;

输出电压电流显示;

可根据用户要求定制。



产品规格

输入电压

+23VDC~+30VDC,典型值。功率降额输入电压,60W/125W为+11VDC~+30VDC

输出电流


待机电流

40mA

空载电流

1250mA

满载电流

<13A

输出电压

0.125kV,0.25kV,0.5kV,1kV,2kV,4kV,6kV

纹波

小于1%(在最大负载最大输出情况下)

稳定度

开机半小时后,<0.01%/8hr,0.02%/24hr

电压线性调整率

<0.01%

电压负载调整率

<0.01%

电流线性调整率

<0.01%

电流负载调整率

<0.01%

输出电压外部控制

通过外部 20kW 电位器调节,0~+5VDC对应0~100%额定输出,Zin=10MW

输出电流外部控制

通过外部 20kW 电位器调节,0~+5VDC对应0~100%额定输出,Zin=10MW

电压显示

0~+5VDC对应 0~100%额定输出,Zout=464W±1%

电流显示

0~+5VDC对应 0~100%额定输出,Zout=464W±1%

过冲

容性负载,0到最大输出小于 1%Vpk

上升时间

与最大输出电流,容性载和输出电压成比例

环境温度

工作时 -10~+50℃(-55~+85℃范围内可定制)

温度系数

50ppm(可选25ppm)

存储时

-55~+105℃

温度冲击测试

可选   -40~+65℃

湿度

0~95%相对湿度,无冷凝

工作海拔范围

可选 海平面到 70000英尺

外形尺寸

宽114.3mm,高27mm,深101.6mm
