产品介绍

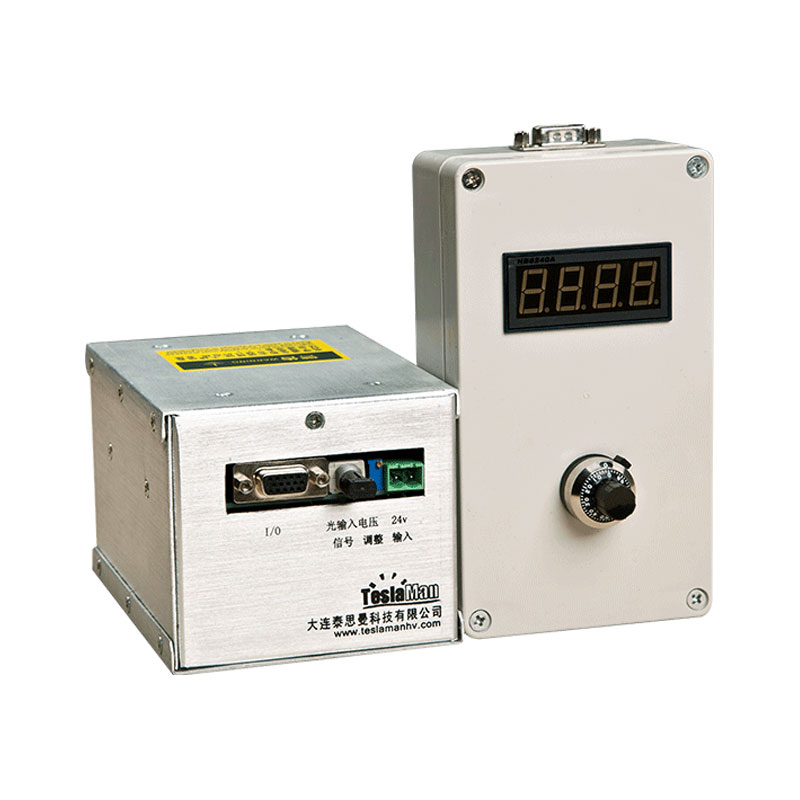

TP3010系列电源是一款体积小、功能齐全、性能稳定的高压脉冲电源,其用来给电容充放电。这种高压脉冲电源不仅提供用户所需求的高压,而且可以实现5种不同脉宽的脉冲输出,外接的控制手柄可以决定输出哪种脉宽的高压脉冲,可以很好的满足用户的需求。
典型应用:电容充放电。
产品特点
+24V直流输入;
输出脉冲电压幅值3kV到6kV;
输出脉冲电压的幅值可调;
可输出5种不同脉宽的脉冲;
脉冲上升沿时间1uS;
脉冲下降沿时间1uS;
瞬时最大功率60kW。
产品规格
输入电压 | 28V直流 |
输出脉冲电压 | 3kV到6kV,可调 |
脉冲宽度 | 3uS |
瞬时最大充电电流 | 10A |
瞬时最大功率 | 60kW |
脉冲上升时间 | 1uS |
脉冲下降时间 | 1uS |
脉冲控制方式 | 外触发模式,触发电平为5V,BNC接头触发 |
脉冲电压精度 | 小于2% |
电压调节及显示 | 通过调节控制手柄上的旋钮可调节输出电压,同时数字表可显示出当前的电压值 |
高压输出连接器 | 高压电源通过BNC接头输出高压,带BNC接头的高压电缆总长为1米 |
远控连接线 | 电源和控制手柄通过两端带有15针接线端子的信号线连接 |
环境温度 | 工作时0到+50℃,存储时-20℃到+80℃ |
外形尺寸 | 宽98mm,高85mm,深130mm |
重量 | 约1.5kg |
