产品介绍

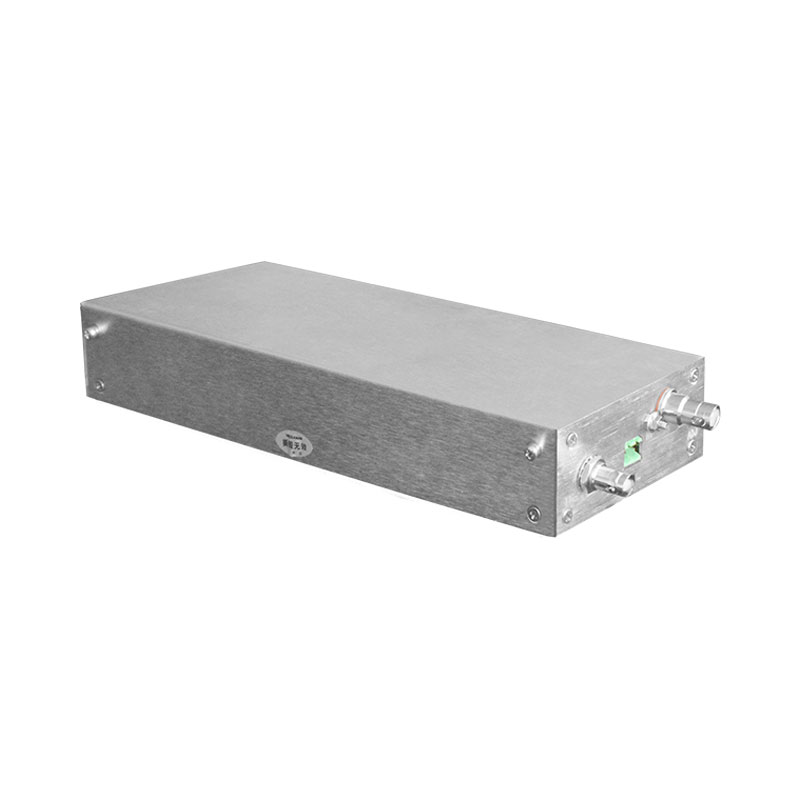

TP3012电源是一款体积小、功能齐全、性能稳定的高压脉冲电源,其用来给电容充放电。这种高压脉冲电源不仅提供用户所需求的高压,而且可以实现10种不同频率的脉冲输出,可以很好的满足用户的需求。
典型应用:体外碎石机;耐压测试;脉冲电场;DBD介质阻挡放电;电容充放电。
产品特点
可输出10种不同频率及脉宽的脉冲;
输出脉冲电压幅值3kV到6kV;
输出脉冲电压的幅值可调;
+24V直流输入;
脉冲上升沿时间250ns;
脉冲下降沿时间250ns。
产品规格
输入电压 | 24VDC±10% |
输出脉冲电压 | 1kV到6kV,可调 |
脉冲宽度 | 1-5μs |
瞬时最大充电电流 | 50A |
瞬时最大功率 | 300kW |
脉冲上升时间 | 250ns |
脉冲下降时间 | 250ns |
频率 | 最高可达5kHz |
脉冲控制方式 | TTL触发模式,触发电平为5V,BNC接口 |
脉冲电压精度 | 小于1% |
电压控制 电源内部 | 电源自带多圈电位器可将输出电压设置在0到最高电压之间 |
电压控制 外部模拟控制 | 外部0到10V控制信号可将输出从0调到最高电压 |
高压输出连接器 | 高压电源通过SHV接头输出高压,带SHV接头的高压电缆总长为1米 |
环境温度 | 工作时 |
外形尺寸 | 宽98mm,高43mm,深263mm |
重量 | 约1.8kg |
