产品介绍

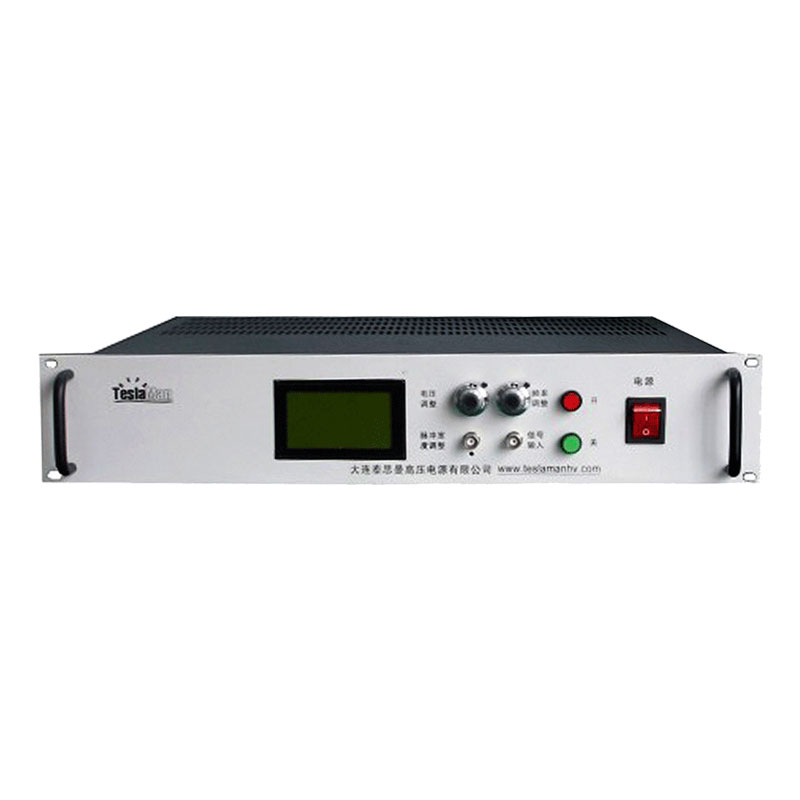

TP3020系列电源时一款功能齐全、性能稳定的高压脉冲电源。TP3020输出的脉冲电压可调,输出脉宽可以设定,输出脉冲频率可调也可设定。且输出脉冲电压的值、频率和占空比均可以通过面板上的液晶表显示出来。TP3020的实用性强且能够很好的满足用户的需求。
产品特点
输出瞬时功率100W-100kW;
输出的脉冲电压可调;
输出脉宽可设定;
输出脉冲的电压值、频率和占空比可以通过液晶显示屏显示出来。
产品规格
输入电压 | 220V+/-10%AC,50Hz |
输出脉冲电压 | 输出电压1kV-50kV,且0到最高电压连续可调 |
输出频率 | 1Hz-100kHz。输出脉冲的频率可以通过“频率调整”旋钮调节;也可通过外部输入的脉冲信号设定。用户可根据需求选择 |
瞬时功率 | 100W-100kW |
脉冲上升沿时间 | 200nS |
输出脉宽 | 1us-50us,输出脉宽可通过前面板上的脉宽调整电位器设定 |
脉冲控制方式 | 内部CPLD触发 |
输出调节及显示 | 前面板上的液晶屏可以显示当前的输出电压,频率、脉宽等信息。通过前面板上的脉宽调整电位器可设置脉宽,通过调整“电压调整“旋钮可调节输出电压,通过调整”频率调整“旋钮,可调节脉冲输出的频率 |
高压输出连接器 | 一个凹进的环氧树脂绝缘导管和深入的高压绝缘电缆通过直径为16mm的金属连接器连接 |
高压电缆 | 一根高压屏蔽电缆,标准的高压屏电缆每根长1.0米 |
环境温度 | 工作时0到+50℃。储存时-20℃到+80℃ |
外形尺寸 | 宽482.6mm;高87.6mm;深435mm |
