产品介绍

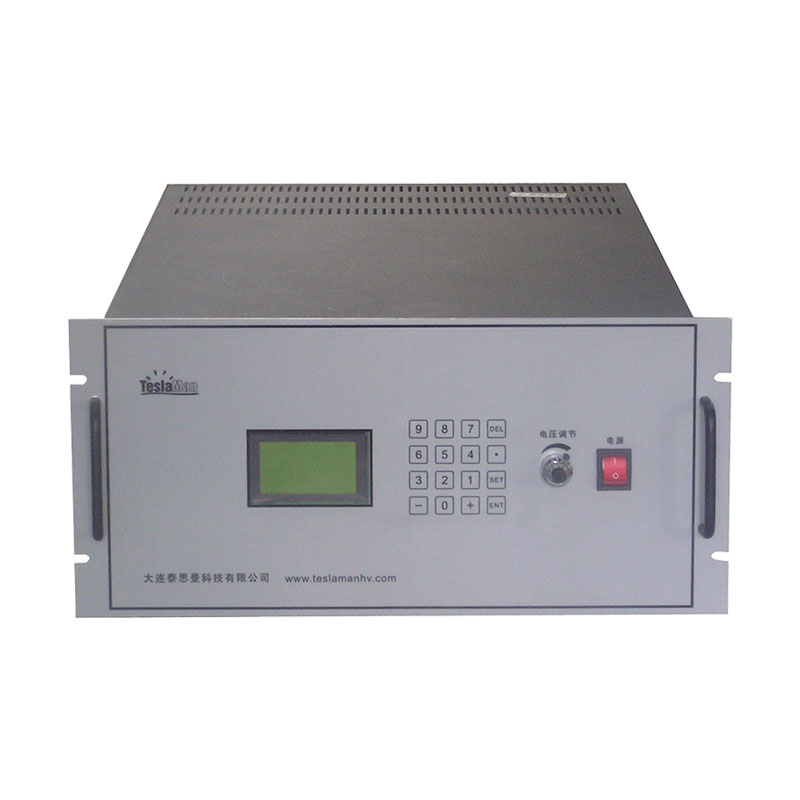

TP3031系列高压电源是一款性能良好、保护功能齐全的高压脉冲电源。此脉冲电源是半导体离子注入专用设备,其输出高压可调,输出脉宽可通过前面板上的按键设置,并且输出电压值、频率、脉冲宽度都可以通过数字液晶屏显示出来。另外,此电源还具有各种保护功能,使电源的性能更稳定,能够很好的满足用户的需求。
典型应用:半导体离子注入。
产品特点
输出电压3kV;
输出电压可调;
输出电压波形为负方波;
输出功率0~3kW;
具有电压、频率、脉宽显示;
具有过压过流保护等功能;
可根据用户要求定制。
产品规格
输入电压 | 220VAC,50Hz |
输出电压 | 输出最高电压3kV,0到最高电压可调 |
输出电压波形 | 负方波 |
输出频率 | 100Hz |
输出功率 | 0~3kW |
脉冲上升时间 | Tr<0.3uS |
脉冲下降时间 | Tr<0.3uS |
电压稳定性 | 0.2% |
电压电流监控 | 电压1/1000,电流0.1V/A |
输出调节及显示 | 电源前面板上的液晶屏可以显示输出的电压值、频率和脉宽等信息,且电压值可通过电压调整电位器调节,脉冲宽度也可以通过面板上的按键设置 |
电压控制 电源面板 | 电源面板自带的多圈电位器可将输出电压设置在0V到最高电压之间 |
电压控制 外部遥控 | 外部0到10V控制信号可将输出从0V调到最高输出电压 |
电压调整率 相对负载 | 0.01%(空载到额定负载) |
电压调整率 相对输入 | ±0.01% (输入电压变化为±10%) |
电流调整率 相对负载 | 0.01%(空载到额定负载) |
电流调整率 相对输入 | ±0.01% (输入电压变化±10%) |
环境温度 | 工作时0到+50℃。储存时-20℃到+80℃ |
电压电流指示 | 0到+10V, 额定输出条件下精度为1% |
外形尺寸 | 宽482mm,高223mm,深608mm |
高压输出连接器 | 一个凹进的环氧树脂绝缘导管和一个探入的高压电缆通过直径为16mm金属连接器连接 |
高压电缆 | 一根长3米长的高压屏蔽电缆,连接高压电源和负载 |
远程电压电流指示 | 25针接线端子包含了0到10V的电压和电流指示信号,可外接各种数字或指针表 |
