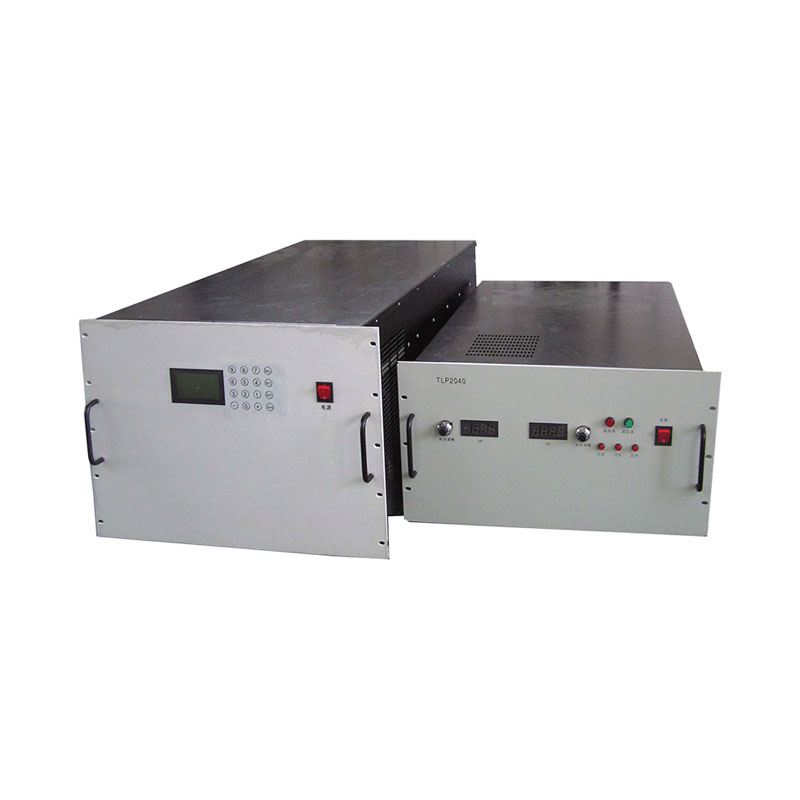

产品介绍
TP3032系列高压电源一款高压脉冲电源,输出脉冲电压可达10kV。输出脉冲电压通过另一台高压电源连续可调,输出脉冲的频率固定为100Hz,并且输出的脉冲的频率、脉冲宽度都可以通过数字液晶屏显示出来。另外,此电源还具有各种保护功能,使电源的性能更稳定,能够很好的满足用户的需求。
典型应用:医疗应用。
产品特点
输出脉冲电压10kV;
输出脉冲电压连续可调;
输出脉冲电流100A;
输出最大脉冲功率1000kW;
具有电压、频率、脉宽显示;
具有过压过流保护等功能;
可根据用户要求定制。
产品规格
输入电压 | 220VAC,50Hz |
输出电压 | DC10000V±0.1%V,0到最高电压连续可调 |
输出脉冲电流 | 200A |
输出脉冲宽度 | 10~100uS |
时漂精度 | 30分钟后,每8小时0.01% |
温漂精度 | 每摄氏度0.01% |
输出调节及显示 | 电源前面板上的液晶屏可以显示输出的状态、频率和脉宽等信息,且电压值可通过电压调整电位器调节,脉冲宽度也可以通过面板上的按键设置 |
电压控制 电源面板 | 电源面板自带的多圈电位器可将输出电压设置在0V到最高电压之间 |
电压控制 外部遥控 | 外部0到10V控制信号可将输出从0V调到最高输出电压 |
电压调整率 相对负载 | 0.01%(空载到额定负载) |
电压调整率 相对输入 | ±0.01% (输入电压变化为±10%) |
电流调整率 相对负载 | 0.01%(空载到额定负载) |
电流调整率 相对输入 | ±0.01% (输入电压变化±10%) |
环境温度 | 工作时-10℃到+50℃。储存时-20℃到+80℃ |
电压电流指示 | 0到+10V, 额定输出条件下精度为1% |
外形尺寸 | 宽482.6mm,高355.6mm,深865mm |
脉冲输出连接器、高压输入连接器 | 一个凹进的环氧树脂绝缘导管和一个探入的高压电缆通过直径为16mm金属连接器连接(脉冲电源上高压输入由另一直流高压电源提供) |
高压电缆 | 高压电源提供一根标准长1米的高压屏蔽电缆(电缆长度可选),连接高压电源和负载 |
