TDPB3310

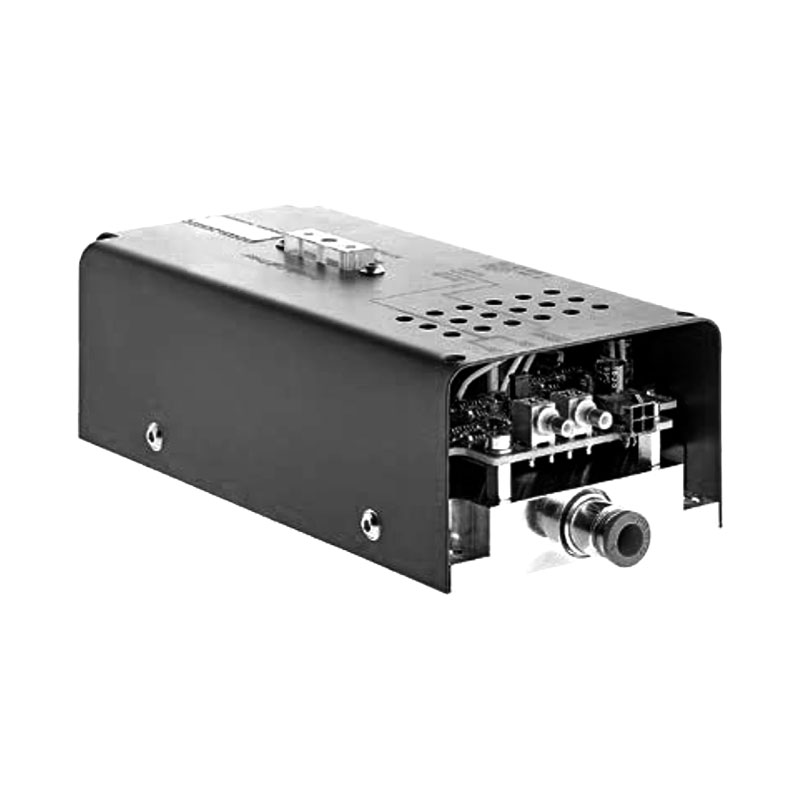

泰思曼 多功能高压脉冲电源 TDPB3310

品牌名称：泰思曼

产品型号：TDPB3310

获取报价 加入询盘
产品规格
产品介绍
泰思曼TDPB3310系列是多功能高压脉冲电源，输出的电压、频率和脉宽均连续可调。输出高压可实现线性平稳上升，步进可小于10V。TDPB3310系列电源还可外接电位器实现输出电压和频率的远程控制，并且具有外接电压和频率显示、高压输出端过压和短路保护、安全互锁等功能。
典型应用：电光调制器；晶体光路开关；等离子体；交流静电场；科学研究等。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

泰思曼TDPB3310系列是多功能高压脉冲电源，输出的电压、频率和脉宽均连续可调。输出高压可实现线性平稳上升，步进可小于10V。TDPB3310系列电源还可外接电位器实现输出电压和频率的远程控制，并且具有外接电压和频率显示、高压输出端过压和短路保护、安全互锁等功能。

典型应用：电光调制器；晶体光路开关；等离子体；交流静电场；科学研究等。



产品特点

输出电压峰峰值4kV；

差分输出，极性可翻转；

脉宽16ns~5000ns；

上下沿＜8ns；

最高频率1MHz；

输出功率120W；

水冷散热方式。



产品规格

直流模块输入电压

DC24V±10%

直流模块额定输出功率

120W

直流模块输出极性

正负2kV双极性输出

脉冲模块输出电压

-2kV~+2kV(步进小于10V)

脉冲模块输出类型

差分输出，相对极性可翻转(输出不可接大地)

脉冲模块散热方式

水冷

脉冲模块频率可调范围

1Hz~1MHz

脉冲上升沿

<8ns

脉冲下降沿

<8ns

脉冲宽度调节范围

16ns~5000ns

脉冲触发方式

两路TTL触发信号控制，0~5V

脉冲触发延时时长

<200ns，对一台设备延时时间变化等同脉冲触发方式的抖动值

脉冲触发延时抖动

<20ns，对一台设备，抖动值不变

负载种类

容性，容值<10pf

使用温度

标准室温

使用湿度

标准

脉冲触发死区保护

有

脉冲模块外形尺寸(mm)

148x75x51

直流模块外形尺寸(mm)

175x110x42

电缆

长度可定制
