产品介绍

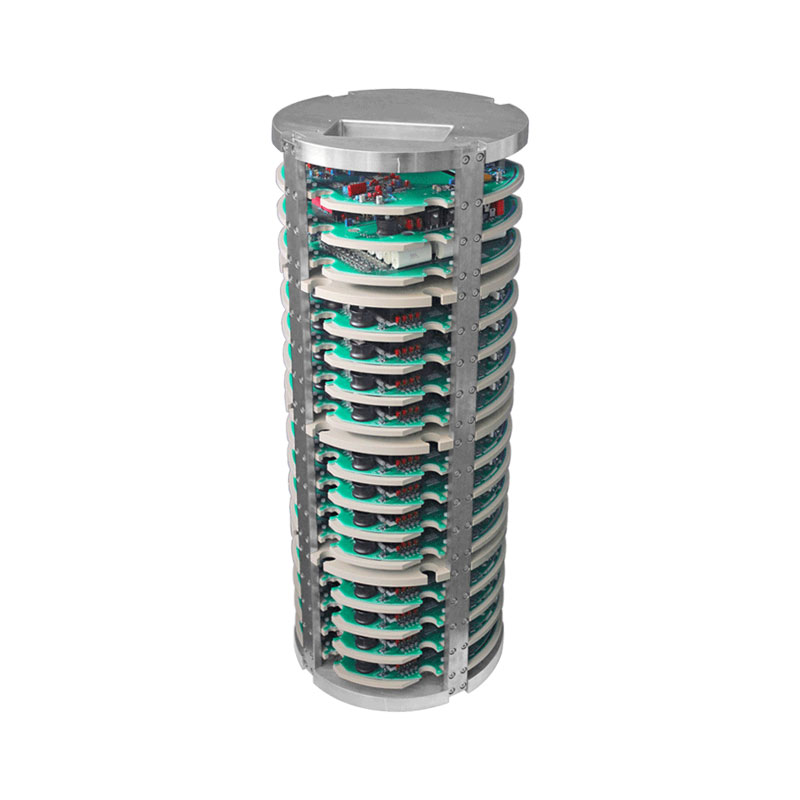

泰思曼TNP5050系列是针对远距离输电而设计的高压电源变换器。其特点是能把高压直流电源变换成适合负载使用的低压直流电源。该电源应用多种先进技术,配以完善的保护功能,使其具有高效率、高性能、高可靠性、高冗余、高寿命等特点。已经应用在诸如深海观测网供电等要求高可靠性的领域。
典型应用:深海观测网供电;高压直流输电;远距离输电;其他高压转低压设备以及科学研究等。
产品特点
输入电压-10kV(标准);
输出电压375V(标准);
输出功率10kW(标准);
过流、过压、过温和输出短路保护;
可根据用户要求定制。
产品规格
输入工作电压 | -6.7KVdc~-10KVdc |
输入极性 | 对地负电压 |
输出电压 | 350Vdc~400Vdc |
输出极性 | 悬浮可选 |
输出功率 | 10kW标准 |
电源效率 | ≥90%(满载测量) |
纹波 | ≤0.5%rms(满电压测量) |
稳定度 | ≤25ppm/h (预热两小时以后) |
温度系数 | ≤50ppm/℃ |
工作温度 | 2℃~ 14℃ |
储存温度 | -20℃~80℃ |
保护功能 | 过压、欠压保护、过流保护、温度保护 |
外形尺寸 | 最大外直径369.8mm,长1000mm |
输入电压显示 | 1 |
电压显示 | 1-100缩小输出375V反馈电压值3.75V |
电流显示 | 1-10 缩小输出25A反馈电压值2.5V |
温度显示 | 2.5V对应温度25℃ |
电压保护信号 | 反馈信号0V或+5V,+5V表示保护 |
电流保护信号 | 反馈信号0V或+5V,+5V表示保护 |
温度保护信号 | 反馈信号0V或+5V,+5V表示保护 |
输入高压线 | 输入高压线,线长1.0m,最高绝缘电压30kv |
输出线 | 最大输出电流50A,最大耐压AC380 |
