产品介绍

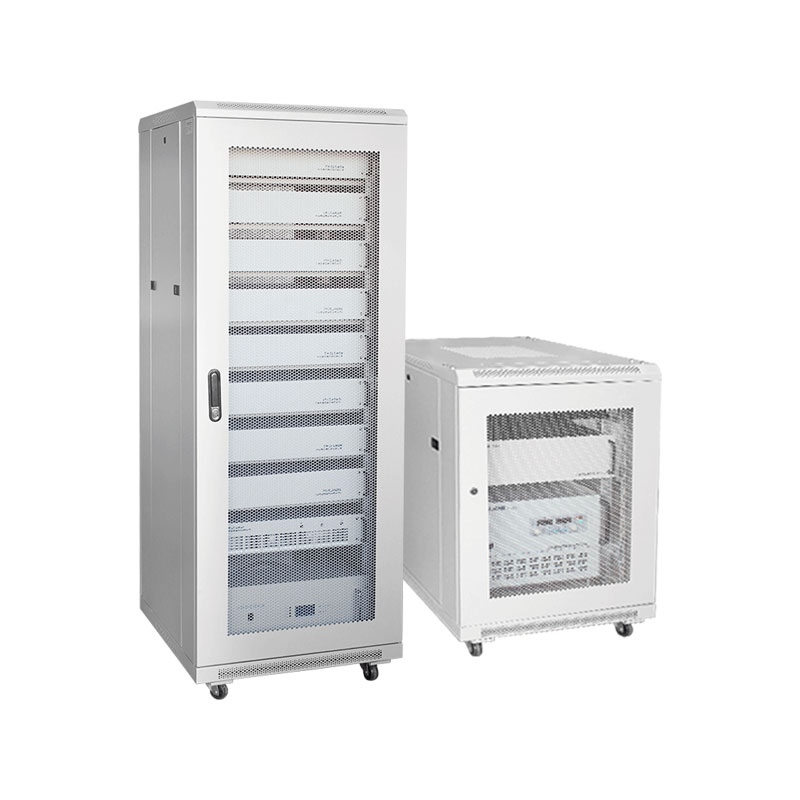

泰思曼海岛供电系统是针对远距离输电而设计的高压直流转低压交流的变换系统。该系统由岸基电源系统和远端电源变换系统组成,其中远端电源变换系统由泰思曼的TNP5051变换器和交流逆变器组成,此系统具备完善的保护功能,具有高效率、高性能、高冗余、高可靠性等特性。适合在类似海岛等恶劣环境长期稳定工作。
典型应用:海岛供电;其他远距离供电;高压直流输电;其他高压转低压;科学研究等。
产品特点
输入电压 380V AC;
传输电压-4kV DC;
传输功率8.8kW;
输出电压220V AC;
输出功率6kW;
冗余系统、模块化结构;
过压、过流、短路等保护;
可根据用户要求定制。
产品规格
系统输入电压 | AC380V±10%,50Hz |
系统传输电压 | -3.2kVDC~ -4.0kVDC |
系统最大传输功率 | 8.8kW(无线缆损耗) |
系统输出电压 | AC220V±10%,50Hz |
系统输出功率 | 6kW |
远端电源变换系统控制模块的前面板状态指示 | 状态指示灯 |
系统效率 | ≥90%(满载测量,无线缆损耗) |
系统稳定度 | ≤0.1%(预热2小时以后) |
系统温度系数 | ≤25ppm/℃ |
系统过载能力 | 110%不小于300 min,125%不小于10min |
暂态响应时间 | 动态电压瞬变范围<10%,恢复时间<50ms |
保护功能 | 输入欠压、输入过压保护、输出过压、输出过流、输出短路保护 |
系统输入接口 | 冷压接线端子 |
系统输出接口 | 冷压接线端子 |
工作温度 | 0℃~40℃ |
存储温度 | -20℃~80℃ |
岸基电源系统机柜外形尺寸 | 宽600mm;深800mm;高850mm |
远端电源变换系统机柜外形尺寸 | 宽600mm;深600 mm;高1650mm |
三防处理 | 满足GJB367A-2001 |
电磁兼容 | GJB151A-97 |
