TRION3 - 高速信号调理模块
您是否正在寻找一种面向未来的信号调理技术，它可以为未来提供灵活性而没有任何缺点？ 那么 TRION3 高速系列是您的理想解决方案。 当精度、速度和动态性至关重要时，这些信号调理模块就会派上用场。
DEWETRON TRION3 模块概览
在下表中，您可以找到 DEWETRON 高速 TRION3 模块的概览。 如需更多信息，请参阅我们的技术参考手册或与我们联系。

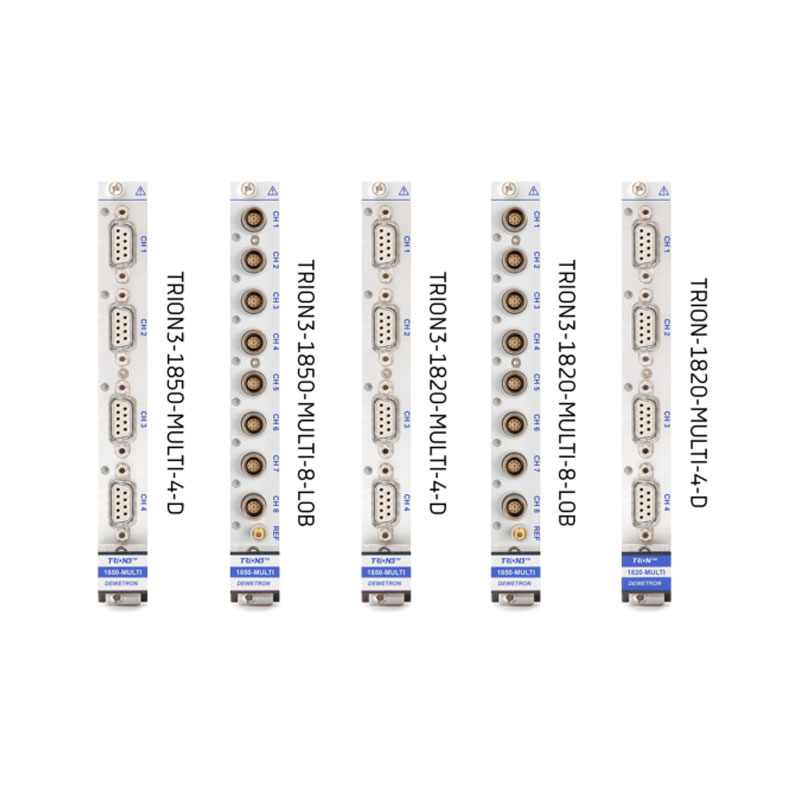

MODULE | CHANNELS | SAMPLE RATE PER CHANNEL | RESOLUTION | ISOLATION | CONNECTOR TYPES |
TRION3-1820-MULTI-AOUT-8 | IN: 8
OUT: 8 | 2 MS/s | 24-bit | IN: Yes
OUT: Yes | IN: LEMO OB
OUT: D-SUB, BNC |
TRION3–AOUT-8 | OUT: 8 | 2.5 MS/s | Up to 32-bit | Yes | OUT: D-SUB, BNC |
TRION3-1850-MULTI | 4 or 8 | 5 MS/s | 24-bit (>2 MS/s: 18-bit) | Yes | 4 D-SUB or 8 LEMO OB |
TRION3-1820-MULTI | 4 or 8 | 2 MS/s | 24-bit (>2 MS/s: 18-bit) | Yes | 4 D-SUB or 8 LEMO OB |
TRION3-1810M-POWER-4 | 8 (4 U, 4 I) | 10 MS/s | 18-bit | Yes | Safety banana, D-SUB |
高速 DEWE3 系统同时支持 TRION 和 TRION3 模块。 DEWE2 系列只支持 TRION 模块。

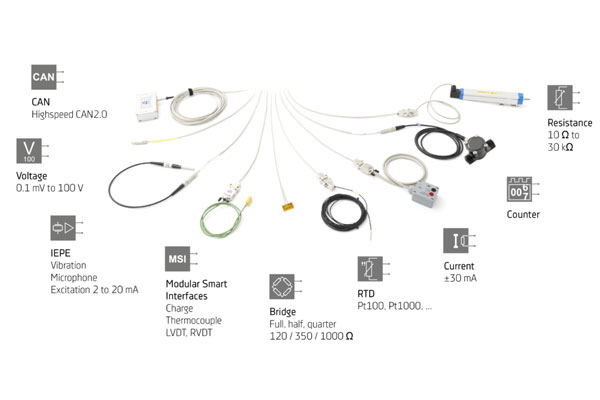

兼容传感器示例

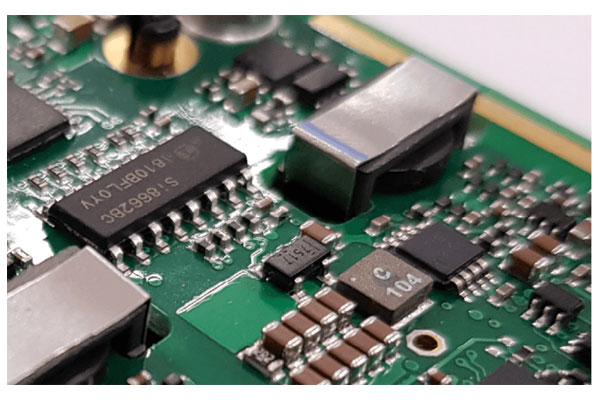

高速隔离输入
TRION(3)-18xx-MULTI 模块比市场上任何其他类似模块都快。 关键信息如下：
高达 5 MS/s 的同步采样率
2 MHz 的模拟带宽
连续数据流到应用程序和磁盘
通道对通道、通道对地，均隔离 (350 V)
对于 DEWE2 (2 MS/s) 和 DEWE3 (5 MS/s)
板载滤波和信号处理
To provide excellent signal to noise ratio and aliasing free data, we equipped the module with:
Analog anti-aliasing filter
Precise lowpass filter with Bessel and Butterworth characteristic up to 8th order with freely programmable cutoff frequency
AC-coupling programmable (0.16 Hz to 100 Hz)
Linearization of RTD and thermocouple sensors

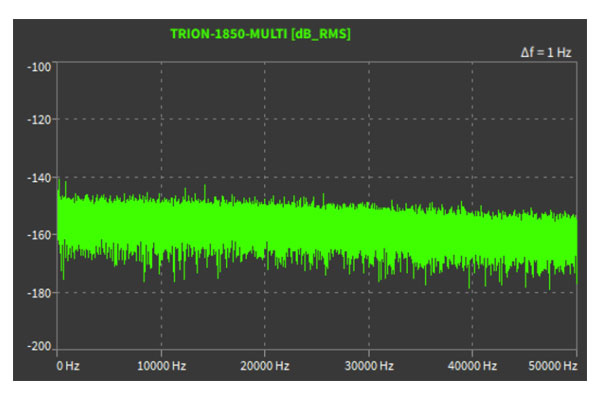

超低噪音和失真
模拟电路设计和 AD 转换一目了然。 性能优于任何其他 24 位高速测量系统。
出色的动态范围 (140 dB)
最高准确度也适用于 AC
市场领先的有效位数
在机械结构分析的动态信号的分析最佳的解决方案
THD -108 dB 在 1 kHz

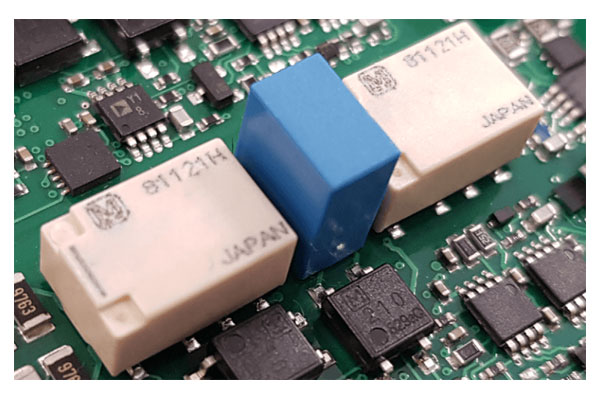

POWERFUL EXCITATION
Voltage and current controlled sensor excitation for almost every sensor type. There is enough power to supply sensors with high demand as well:
0 to 24 V with up to 100 mA (max. 0.5 W)
0.1 to 60 mA with up to 24 V (>20 mA: 10 V)
Highest accuracy of 0.02%
No power sharing between individual inputs
关于多功能模块的更多信息
INPUT TYPES | RANGES | SUPPORTED SENSORS |
Voltage | ±2 mV to ±100 V freely programmable | – |
IEPE® | 100 mV to ±10 V freely programmable | IEPE® sensors |
Bridge | 1 to 1000 mV/V | 4-, 5-, 6-wire full bridge; 3-, 4-, 5-wire ½ bridge;
2-, 3-, 4-wire ¼ bridge; 120 / 350 / 1000 Ω |
Resistance | 10 Ω to 30 kΩ | Potentiometer, resistance temperature detection:
Pt100, Pt200, Pt300, Pt500, Pt2000 (2-, 3-, 4-wire) |
Current | ±30 mA | 4 to 20 mA sensors;
loop powered sensors |
CAN | – | CAN 2.0 |
MSI | MSI-BR-CH-x: 500 to 50000 pC
MSI-BR-TH-x: various TC ranges
MSI-BR-LVDT | LVDT, RVDT, charge output and thermocouple sensors |
Voltage input accuracy ≤10 V | DC
0.1 Hz to 10 kHz
10 kHz to 50 kHz
50 kHz to 100 kHz | ±0.02 % of reading, ±0.02 % of range ±20 μV
±0.02 % of reading, ± 0.02 % of range ±20 μV
±0.1 % of reading, ± 0.02 % of range ±20 μV
±0.5 % of reading, ± 0.02 % of range ±20 μV |
Input impedance | Differential (100 MΩ or 1 MΩ), Single ended (50 MΩ) |
|
Input coupling | DC / AC (highpass filter 0.16 Hz to 100 Hz freely programmable) |
|
Spurious free SNR (10 V range) | 1 kS/s to 200 kS/s: 140 dB |
|
适用于几乎所有传感器和应用的 10 多种测量模式：
9 种原生模式：桥、电压、电流、IEPE、电阻、电位器、温度 (RTD)、计数器和 CAN；
用于电荷，热电偶和LVDT输入MSI兼容性；
用户最喜爱的数据采集软件 OXYGEN 将引导您获得非常快速和可靠的测量结果。
