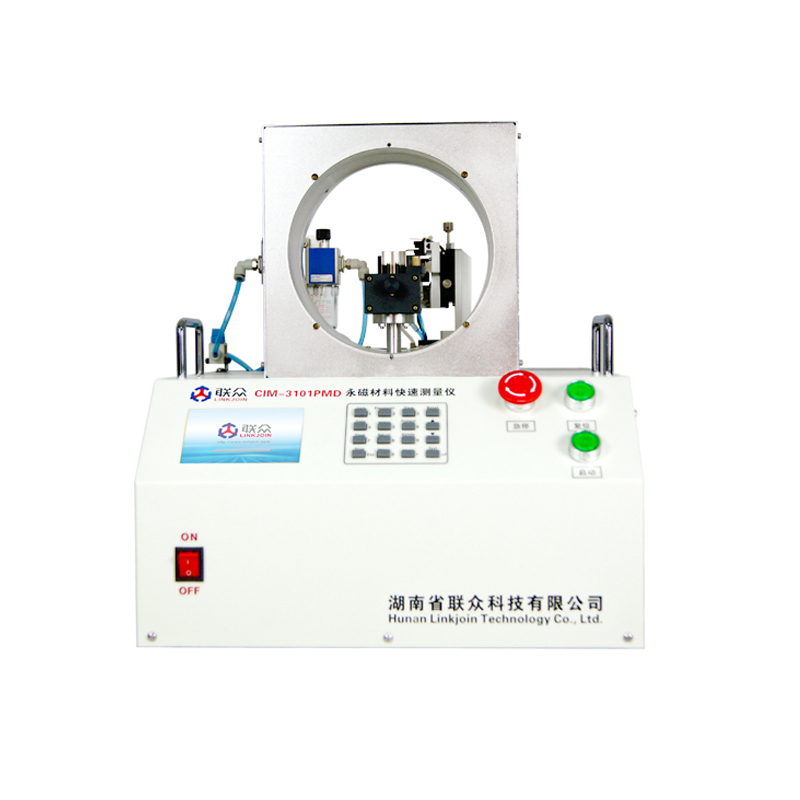

CIM-3101PMD 永磁材料快速测量装
CIM-3101PMD永磁材料快速测量仪是一款能快速测量永磁材料剩磁Br、矫顽力Hcb以及最大磁能积BHm的自动化测量装置,无需外部场源即可测试,不会改变样品的磁性状态。
CIM-3101PMD永磁材料快速测量仪为半自动设备,可测样品外形为长方体、圆柱体、环形体、瓦型, 采用手动上下料,物料夹紧后,自动输送检测,提高了检测的精度,节省了人力。
嵌入式工控系统,低功耗、高稳定性, 具备数据记录功能,有效存储数据为 10万组, 具备数据上传功能,通过 RS232C 传送。
产品特点
磁体充磁方式: 2极充磁
样品形状: 长方体、圆柱体和瓦型等,无需专门制作试样(需采用不同治具测试,效率:5秒/件)
测试条件: 测试前应对样品饱和充磁
测量方法: 采用亥姆霍兹线圈进行开路测量,不需要外部励磁
工作模式: 分选功能,声光报警模式
数据存储: 大容量数据存储,可保存10万组数据
参考配置
序号 | 产品名称 | 型号规格 | 数量 | 单位 | 备注 |
1 | 永磁材料快速测量仪 | CIM-3101PMD | 1 | 套 | |
2 | 输入电源线 | 1 | 条 |
技术参数
型号 | CIM-3101PMD |
项目 | 指标 |
输入电源 | AC 200~240V 50/60Hz 10A |
外形尺寸 | 650*580*1600 (长 * 宽 * 高) |
总重 | 约50KG |
总功率 | 约300W |
系统控制 | ARM高速处理器 |
显示媒介 | 5寸全彩LCD,分辨率达800*400 |
检测能力 | 6S/PCS |
手动调节滑台行程 | 25mm |
手动调节滑台分辨率 | 0.1mm |
W旋转轴 | 旋转同心度<=0.1mm |
气压 | 0.3-0.4MPa |
准确度 | 剩磁Br:2%;矫顽力Hcb:2%;最大磁能积(BH)max:3% |
重复度 | 优于0.5%; |
数据软件 | Windows 7运行环境,测量数据可以上传至PC端; |
合格判定 | 具备剩磁Br、矫顽力Hcb以及最大磁能积BHm分选功能; |
