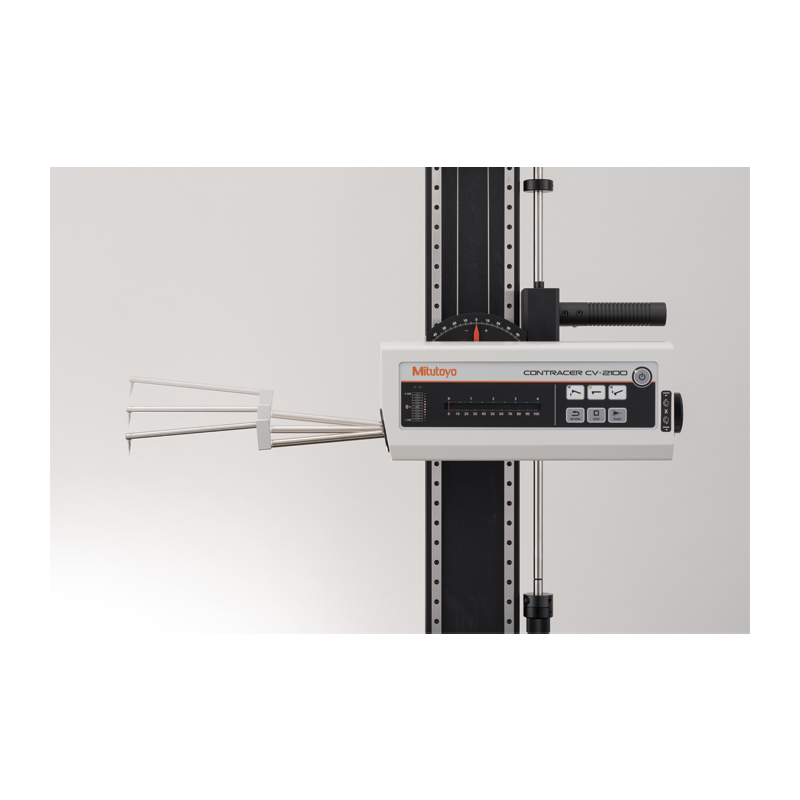

CV-2100轮廓测量仪是实现『简便· 准确· 快速』测量的轮廓形状测量仪。
与测量操作相关的配置集中设置在主机前面，大幅缩短了操作流程。
与测量操作相关的配置集中设置在主机前面，大幅缩短了操作流程。
装配了新开发的可以简便快速垂直移动的台架（仅CV-2100M4装配），Z轴方向的测量高度可以轻松快速的接近或退避。
Z1轴（检出器）装配高精度圆弧标尺，通过直读测针尖端的圆弧轨道，减少检测机构导致的误差，确保高精度和高分辨力。可以像模拟方式那样切换测量倍率，也可以在整个测量范围内进行测量，而不需要对每个倍率进行校正。

资料下载

日本三丰轮廓形状测量仪 CV-2100系列 - 产品资料

16页

渠道商

深圳市乐买宜电子有限公司

地址：广东省.深圳市获取报价

产品详情

CV-2100系列轮廓形状测量仪

CV-2100轮廓测量仪是实现『简便· 准确· 快速』测量的轮廓形状测量仪。

与测量操作相关的配置集中设置在主机前面，大幅缩短了操作流程。

装配了新开发的可以简便快速垂直移动的台架（仅CV-2100M4装配），Z轴方向的测量高度可以轻松快速的接近或退避。

Z1轴（检出器）装配高精度圆弧标尺，通过直读测针尖端的圆弧轨道，减少检测机构导致的误差，确保高精度和高分辨力。可以像模拟方式那样切换测量倍率，也可以在整个测量范围内进行测量，而不需要对每个倍率进行校正。

产品型号

型号	X轴测量范围(mm)	Z1轴测量范围(mm)	本体尺寸WxDxH(mm)
CV-2100N4	100	50	651x143x138.5
CV-2100M4	100	50	745x450x885

技术参数

		CV-2100M4	CV-2100N4
测量范围	X轴	100mm
	Z1轴 (检出器)	50mm
上下移动量 (Z轴立柱)		350mm	—
X轴倾角范围		±45º
分辨力	X轴	0.1µm
	Z1轴	0.1µm
驱动方式	X轴	电动 (0 - 20mm/s)
	上下移动 (Z轴立柱)	手动 (快速上下动、微动)	—
测量速度		0.02~5mm/s
直线度 (X轴水平位置时)		2.5µm/100mm
指示精度(20ºC)	X轴	± (2.5+0.02L) µm L：测量长度 (mm)
	Z1轴	±(2.5+\|0.1H\|) µm H=为水平位置上的测量高度±25mm以内
测量方向		向前/向后
测量面方向		向下
测力		30±10mN (3gf)
测针跟踪角度(以标准配件测针为例)		向上77º、向下87º (根据表面粗糙度而定)
尺寸 (幅度×深度×高度)		745×450×885mm	651×143×138.5mm
重量		145.8 kg	5.8 kg
