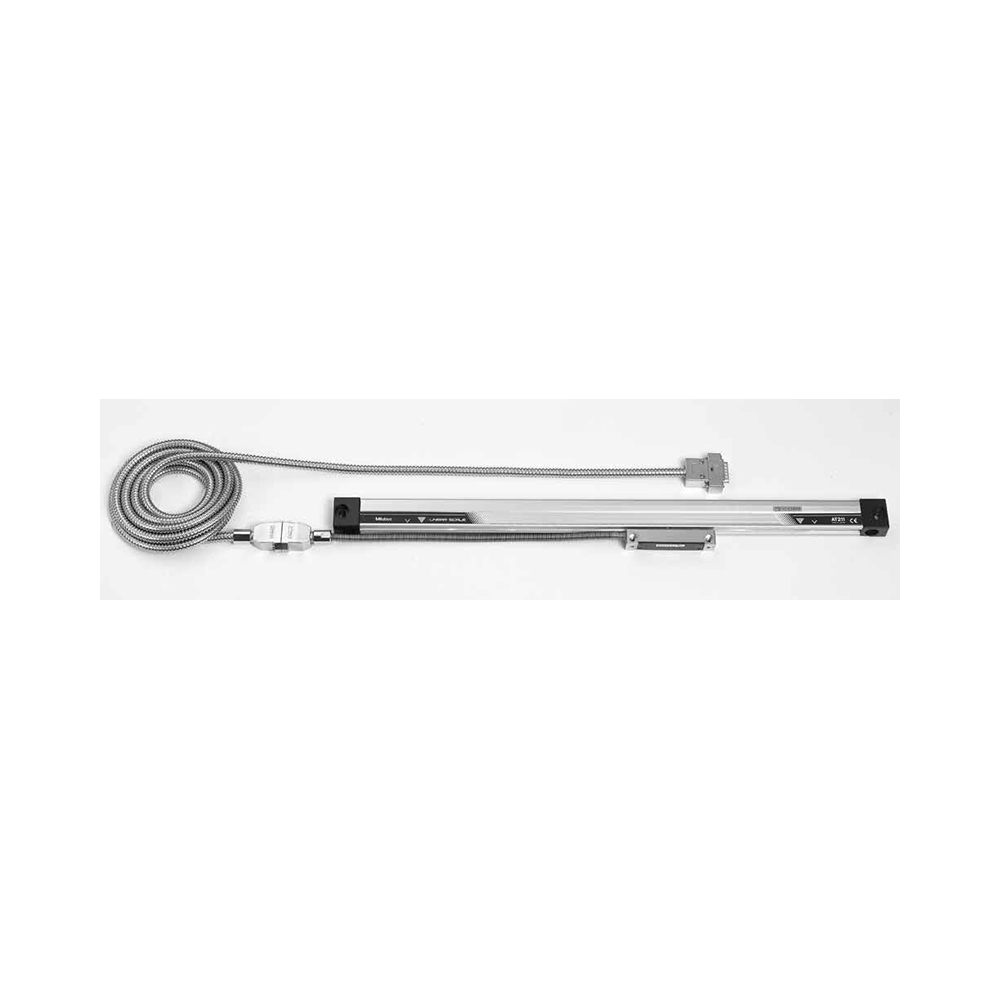

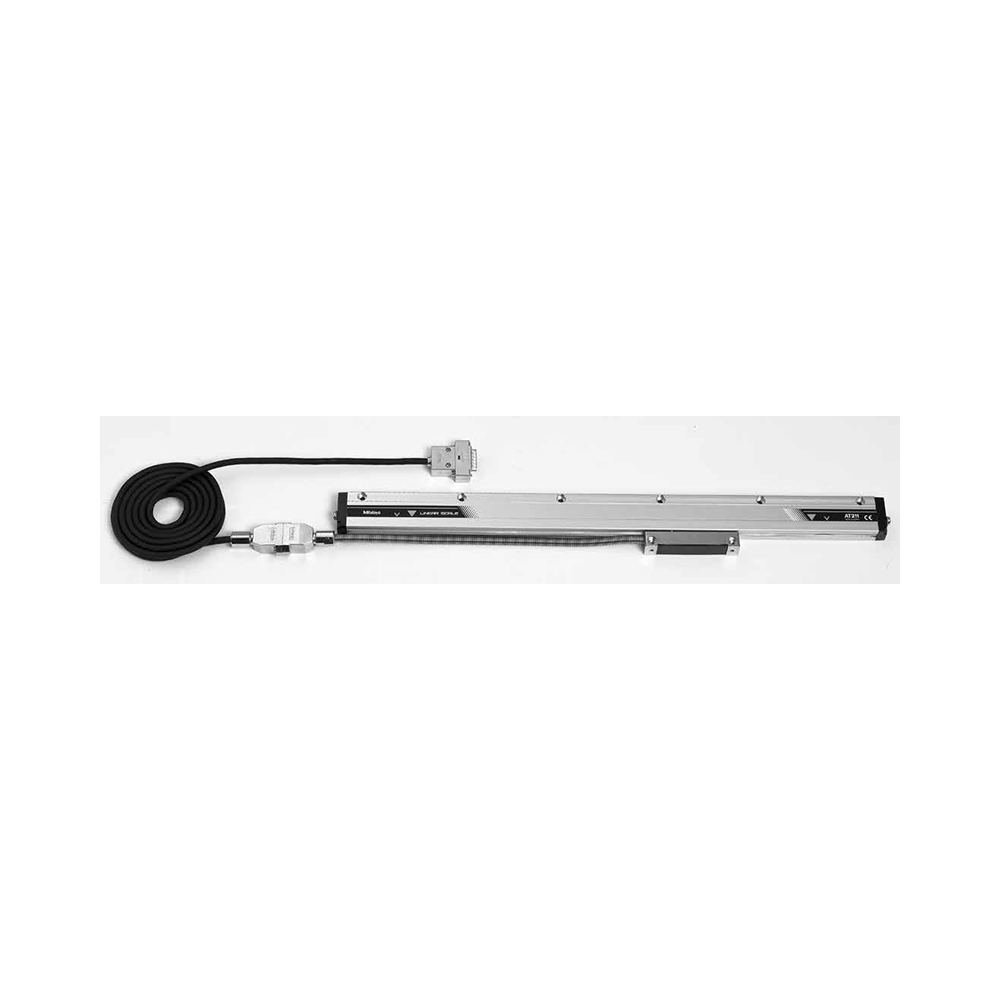

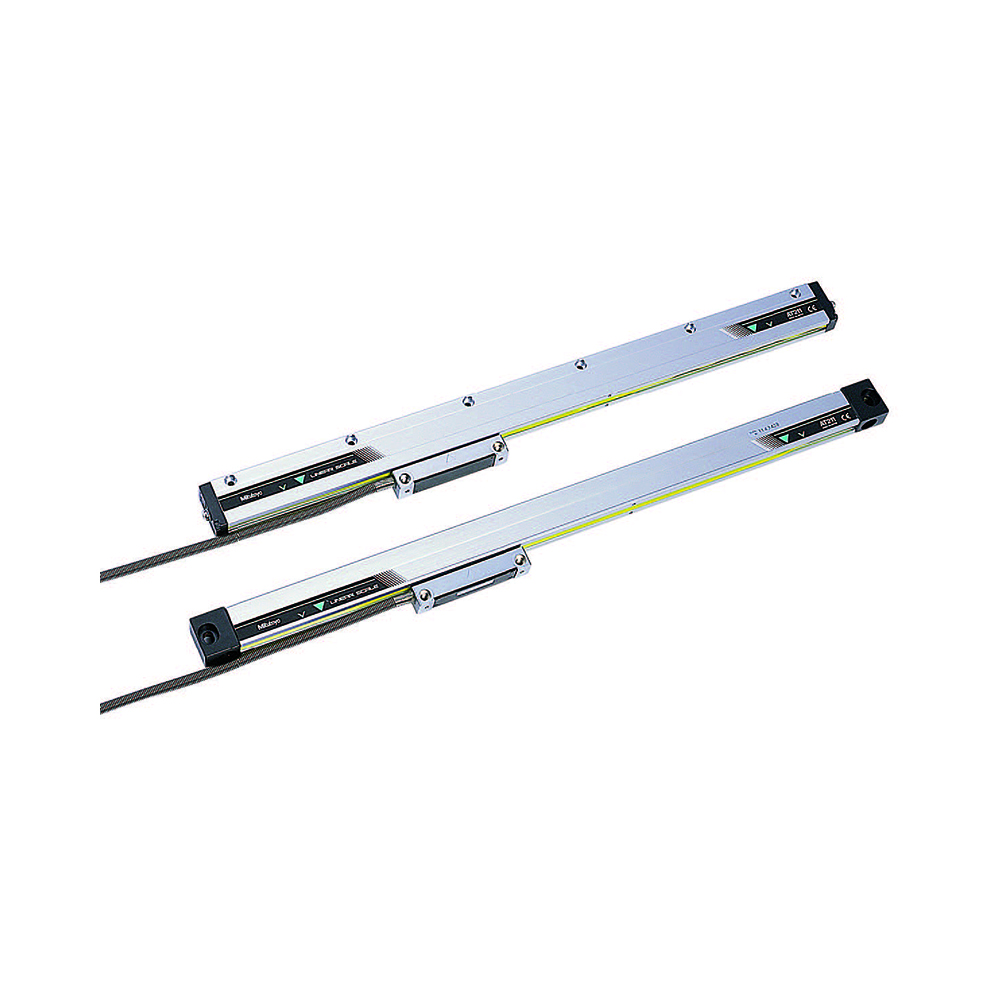

日本三丰 方波输出型测长装置(细长高速型) AT211

有效测量长度 (L0)

100, 150, 200, 250, 300, 350,
400, 450, 500,   600, 700, 750, 800, 900

1000, 1100, 1200, 1300, 1400, 1500 mm

栅尺原点

50mm间距、中央1点、左端1点、右端1点(出厂时固定)

指示精度 (20℃ )

(3＋3L0/1000)µm
（也可制作L0≤500mm(2＋2L0/1000)µm的高精度型）

L0：有效测量长度(mm)

热膨胀系数

≈8×10-6/K

耐振动特性

200 m/s2(条件：55～2000Hz) ※多点固定型

耐冲击性

250 m/s2(条件：1/2sin, 11ms) ※多点固定型

供气口

有 ※多点固定型

输出信号

种类

PA/PA、PB/PB、PZ/PZ

电气规格

依据RS422

主尺刻度间距

20µm

最小分辨力

0.1, 0.2, 0.5, 1, 2.5, 5µm(出厂时固定)

最小边缘间隔

125, 250, 333, 500, 1000ns(出厂时固定)

最大响应速度

90～2000mm/s(取决于最小分辨力和最小边缘间隔)

供电电源电压

DC5V±5%

最大消耗电流

200 mA

滑动力

5N以下

使用温度范围

0～45℃

储存温度范围

-20～70℃

使用、 储存湿度范围

20～80％RH(无冷凝)

方向切换

正/反(出厂时设定)

报警功能

报警检出

超速、栅尺信号异常

报警输出方法

PA/PA、PB/PB、PZ/PZ的输出均为高阻抗

报警显示

信号电缆NC侧连接器的红色LED亮灯(仅配备一根读数头电缆的规格除外)
