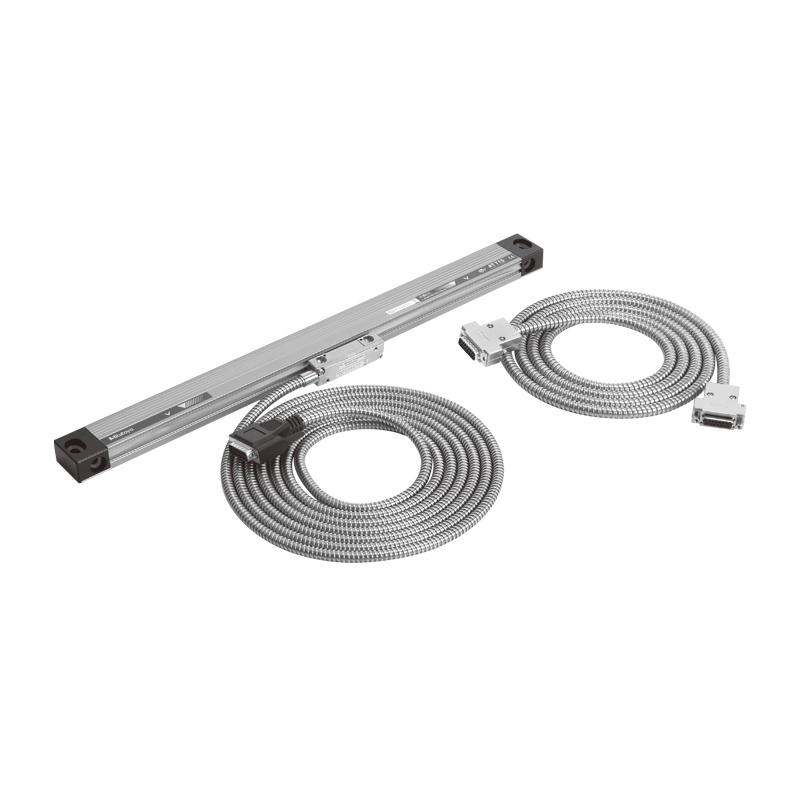

AT715 耐环境性ABSOLUTE栅尺单元
利用电磁感应系统,具有很高的耐油性,水和灰尘,使其适合车间使用。主尺寸单元提供两个安装方向,便于安装在机床上,安装安排困难。
AT715 产品特点
不正常的计算不会累积,即使计算错误是由电气噪音引起的
绝对规模已经消除了恢复原产地的必要性,大大减少了电力消耗
适用于研磨机、XY台、转盘等.
IP67保护水平对水、灰尘和其他污染物具有高度的抵抗性
输出绝对位置(ABSOLUTE)的标尺，电源OFF/ON不会使机械原点消失。(不需要在打开电源后设置机械原点)
检测原理是耐环境性出色的电磁感应式*1，可以在大量使用切削液的恶劣环境中使用。(达到IP-67防护标准)
*1 ：已专利申请(日本，美国，印度，中国，德国，英国，法国，瑞士)为细长形状，不占空间。
2年质保。
AT715系列 技术参数
型号 | AT715 |
检测方式 | 电磁感应式*1绝对位置检测方式 |
有效测量范围 | 100～3000mm |
指示精度(20ºC) | ±5µm (有效长度100～500mm) ±7µm (有效长度600～1800mm) ±10µm (有效长度2000～3000mm) |
最大响应速度 | 50m/min |
供给电源 | DC5V±5% |
最大电流消耗 | 70mA |
使用/保存温度范围 | 0～45ºC/ − 20～70ºC |
使用/保存湿度范围 (相对湿度) | 20～80%RH(无结露) |
防护等级 | IP67 |
滑动力 | 5N以下 |
信号电缆 | 标准配件(参考尺寸表中所示长度) |
可连接计数器 | KA-200计数器/KLD-200计数器 |
延长电缆*2(可选附件) | 长度 | 货号 |
2m | 09AAB674A |
5m | 09AAB674B |
7m | 09AAB674C |
AT715系列 选型表
AT715 | 有效测量范围 L0(mm) | 最大行程长度 L1(mm) | 安装孔间距 L2(mm) | 安装孔间距 L3(mm) | 全长 L4(mm) | 中间支架位置 L5(mm) | 中间支架位置 L6(mm) | 中间支架位置 L7(mm) | 信号电缆长度 m |
货号 | 型号 |
539-801 | AT715-100 | 100 | 120 | 258 | 242 | 278 | － | － | － | 3.5 |
539-802 | AT715-150 | 150 | 170 | 308 | 292 | 328 |
539-803 | AT715-200 | 200 | 220 | 358 | 342 | 378 |
539-804 | AT715-250 | 250 | 270 | 408 | 392 | 428 |
539-805 | AT715-300 | 300 | 330 | 468 | 452 | 488 |
539-806 | AT715-350 | 350 | 380 | 518 | 502 | 538 |
539-807 | AT715-400 | 400 | 430 | 568 | 552 | 588 |
539-808 | AT715-450 | 450 | 480 | 618 | 602 | 638 |
539-809 | AT715-500 | 500 | 540 | 678 | 662 | 698 | 339 | 331 |
539-811 | AT715-600 | 600 | 640 | 778 | 762 | 798 | 389 | 381 |
539-813 | AT715-700 | 700 | 740 | 878 | 862 | 898 | 439 | 431 |
539-814 | AT715-750 | 750 | 780 | 918 | 902 | 938 | 459 | 451 |
539-815 | AT715-800 | 800 | 840 | 978 | 962 | 998 | 489 | 481 |
539-816 | AT715-900 | 900 | 940 | 1078 | 1062 | 1098 | 539 | 531 |
539-817 | AT715-1000 | 1000 | 1040 | 1178 | 1162 | 1198 | 589 | 581 | 5 |
539-818 | AT715-1100 | 1100 | 1140 | 1278 | 1262 | 1298 | 424 | 416 | 430 |
539-819 | AT715-1200 | 1200 | 1240 | 1378 | 1362 | 1398 | 459 | 451 | 460 |
539-820 | AT715-1300 | 1300 | 1340 | 1478 | 1462 | 1498 | 494 | 486 | 490 |
539-821 | AT715-1400 | 1400 | 1440 | 1578 | 1562 | 1598 | 524 |
