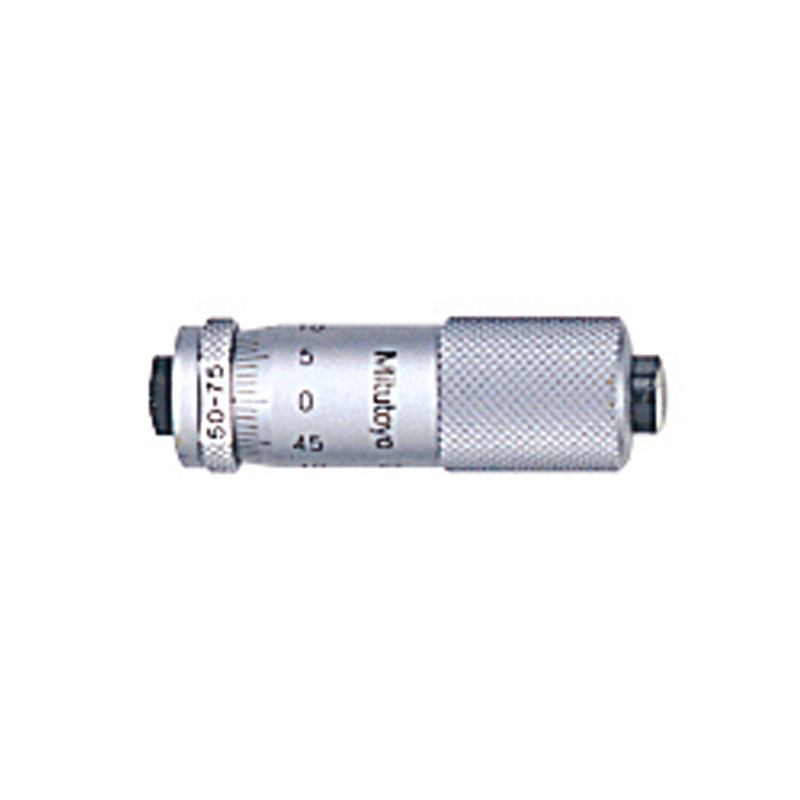

133系列 单杆内径千分尺(单杆型) IM
标准单杆型内径千分尺。
硬质合金测量面。
需基点调整。
设置环规(300mm以内),陶瓷内径千分尺检查规,量块套装等基准规配备齐全,可用于基点调整。(详细信息参见C-47,C-26,E-15 - E-18页)。
技术参数
货号 | 型号 | 测量范围 (mm) | 分度值 (mm) | 最大允许误差 JMPE (µm) |
133-143 | IM-75 | 50 - 75 | 0.01 | ±3 |
133-144 | IM-100 | 75 - 100 | ±4 | |
133-145 | IM-125 | 100 - 125 | ±5 | |
133-146 | IM-150 | 125 - 150 | ||
133-147 | IM-175 | 150 - 175 | ||
133-148 | IM-200 | 175 - 200 | ||
133-149 | IM-225 | 200 - 225 | ||
133-150 | IM-250 | 225 - 250 | ±6 | |
133-151 | IM-275 | 250 - 275 | ||
133-152 | IM-300 | 275 - 300 | ||
133-153 | IM-325 | 300 - 325 | ±7 | |
133-154 | IM-350 | 325 - 350 | ||
133-155 | IM-375 | 350 - 375 | ||
133-156 | IM-400 | 375 - 400 | ±8 | |
133-157 | IM-425 | 400 - 425 | ||
133-158 | IM-450 | 425 - 450 | ||
133-159 | IM-475 | 450 - 475 | ±9 | |
133-160 | IM-500 | 475 - 500 | ||
133-161 | IM-525 | 500 - 525 | ||
133-162 | IM-550 | 525 - 550 | ±10 | |
133-163 | IM-575 | 550 - 575 | ||
133-164 | IM-600 | 575 - 600 | ||
133-165 | IM-625 | 600 - 625 |
±11 | |
133-166 | IM-650 | 625 - 650 | ||
133-167 | IM-675 | 650 - 675 | ||
133-168 | IM-700 | 675 - 700 | ±12 | |
133-169 | IM-725 | 700 - 725 | ||
133-170 | IM-750 | 725 - 750 | ||
133-171 | IM-775 | 750 - 775 | ±13 | |
133-172 | IM-800 | 775 - 800 | ||
133-173 | IM-825 | 800 - 825 | ||
133-174 | IM-850 | 825 - 850 | ±14 | |
133-175 | IM-875 | 850 - 875 | ||
133-176 | IM-900 | 875 - 900 | ||
133-177 | IM-925 | 900 - 925 | ±15 | |
133-178 | IM-950 | 925 - 950 | ||
133-179 | IM-975 | 950 - 975 | ||
133-180 | IM-1000 | 975 - 1000 | ±16 |
内径千分尺套装
货号 | 型号 | 测量范围 (mm) | 套装内容 |
133-901 | IMST-150 | 50 - 150 | 25mm间隔4个 |
133-902 | IMST1-300 | 50 - 300 | 25mm间隔10个 |

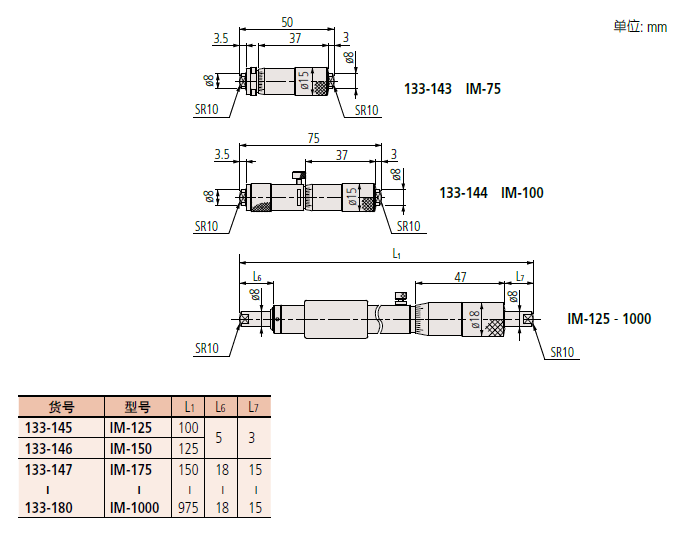

尺寸
