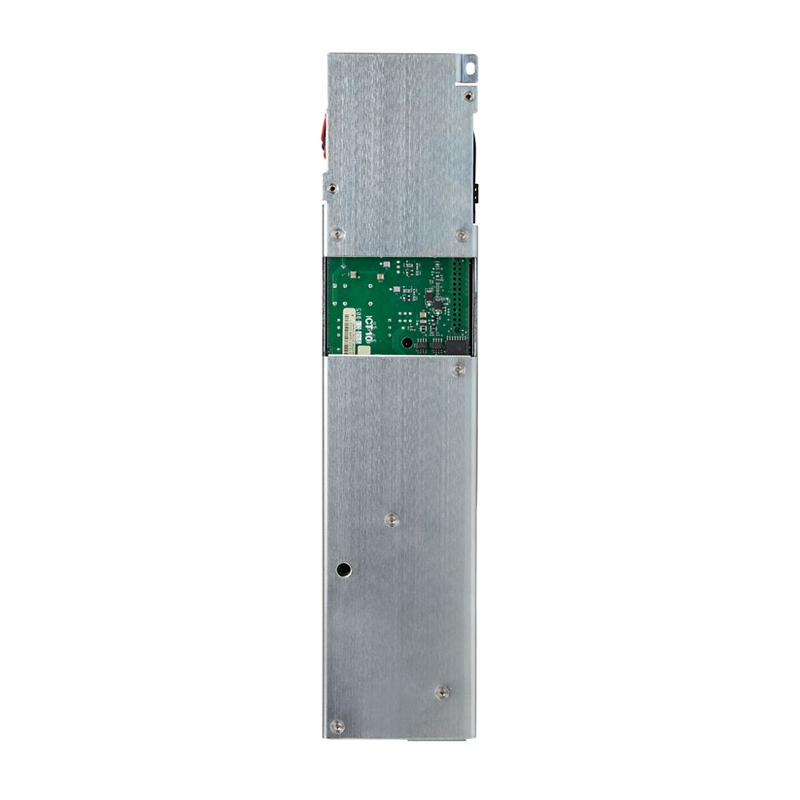

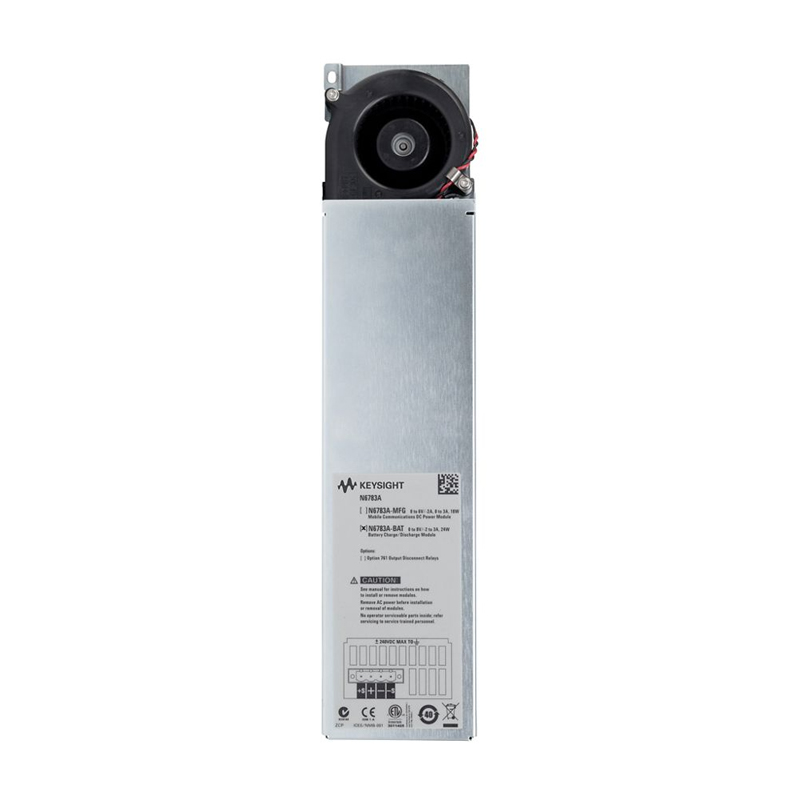

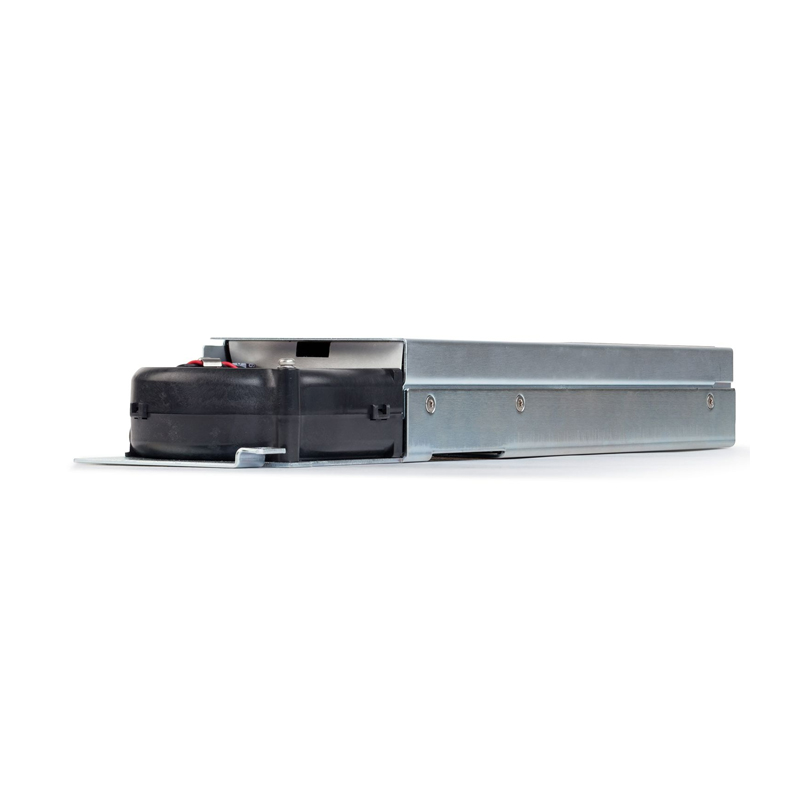

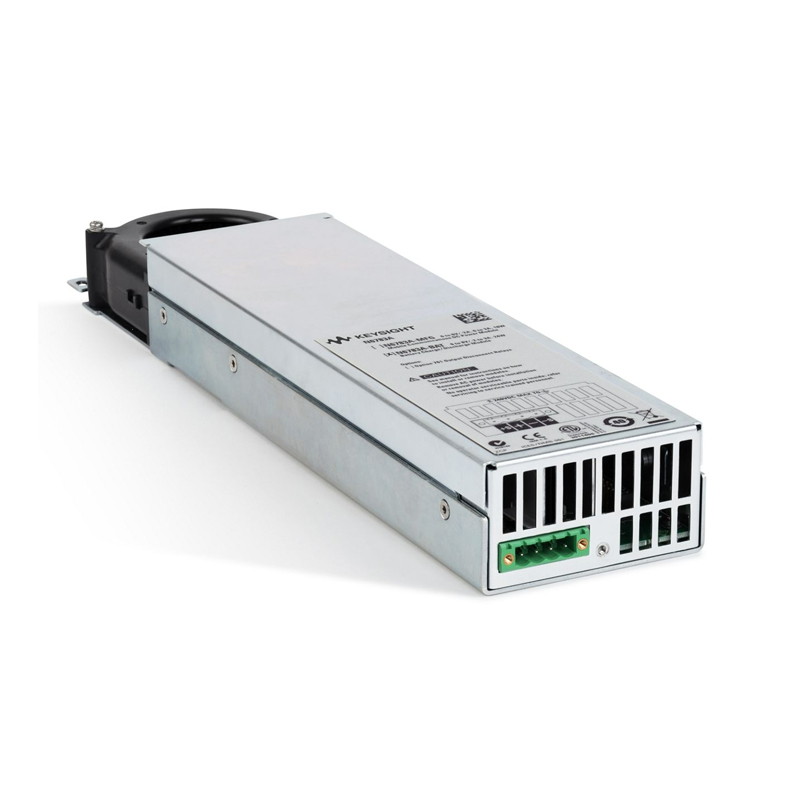

是德科技 2 象限直流电源模块 N6783A

产品概述

Keysight N6783A 包含两个选件。 N6783A-BAT 电池充电/放电模块是一款基础型 2 象限模块，专供电池供电（移动）设备的设计人员使用。 N6783A-MFG 移动通信直流电源模块是一款基础型 2 象限模块，专门用于在制造环境或自动测试环境中测试电池供电（移动）设备。

产品特点

Keysight N6783A-BAT 电池充电/放电模块是一款基础型 2 象限模块，专供电池供电（移动）设备的设计人员使用。 在移动设备的研发过程中，工程师需要对最终设计中使用的电池进行适当的验证，尤其是那些要求电池安装完毕后能够持久供电的设计。 电池验证需要工程师在对电池进行充放电的同时测量电压和电流，从而确保电池符合技术指标要求并且能够在设备中按预期运行。 N6783A-BAT 的 2 象限工作能力使其可用作给电池充电的电源，也可用作给电池放电的电子负载。 其内置的数字化测量系统可以实现短期和长期的准确测量。

N6783A-BAT 还可用于调理电池，使工程师能够测试安装在移动设备中的电池。他们可以将电池充电或放电至特定程度，以便了解设备在特定条件下的功耗特性。 研发工程师由此可以掌握其设计在不同充电程度下的实际工作特性。

额定输出

电压：8 V

电流：-2 A 至 +3 A

功率：24 W

编程准确度（23 ºC ± 5 ºC）

电压：0.1% + 10 mV

正电流：0.1% + 1.8 mA

-2 A 负电流：0.2% + 1.8 mA

测量准确度（23 ºC ± 5 ºC）

电压：0.05% + 5 mV

大电流量程：0.1% + 600 µA

小电流量程（≤ 150 mA）：0.1% + 75 µA
