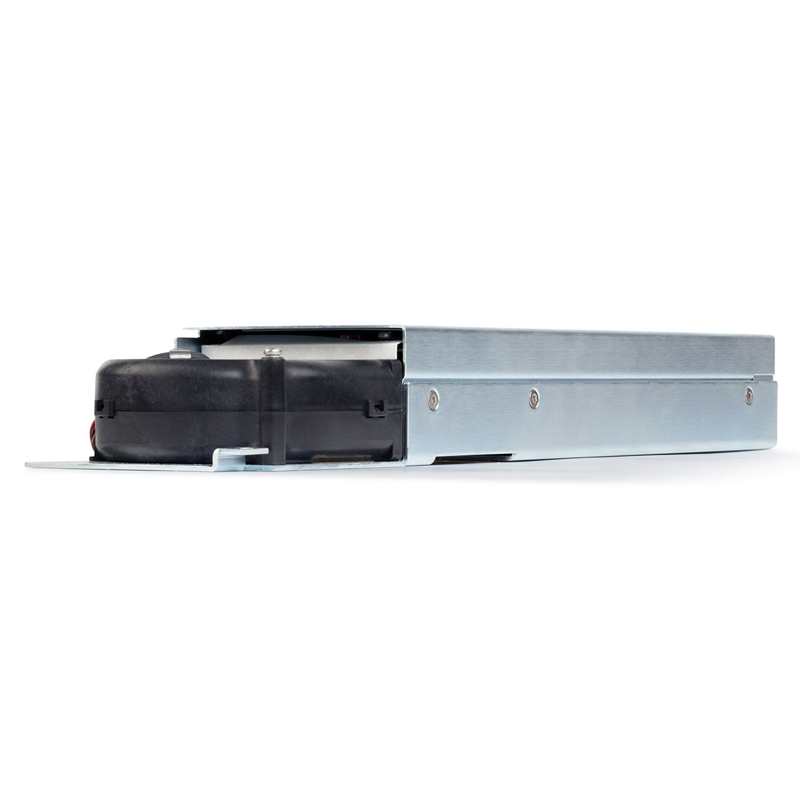

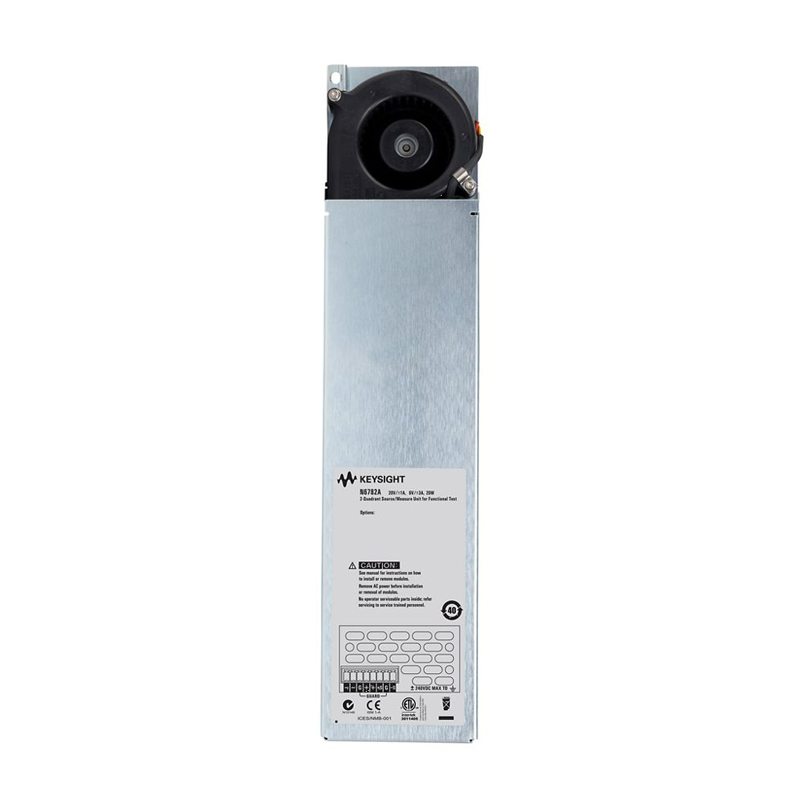

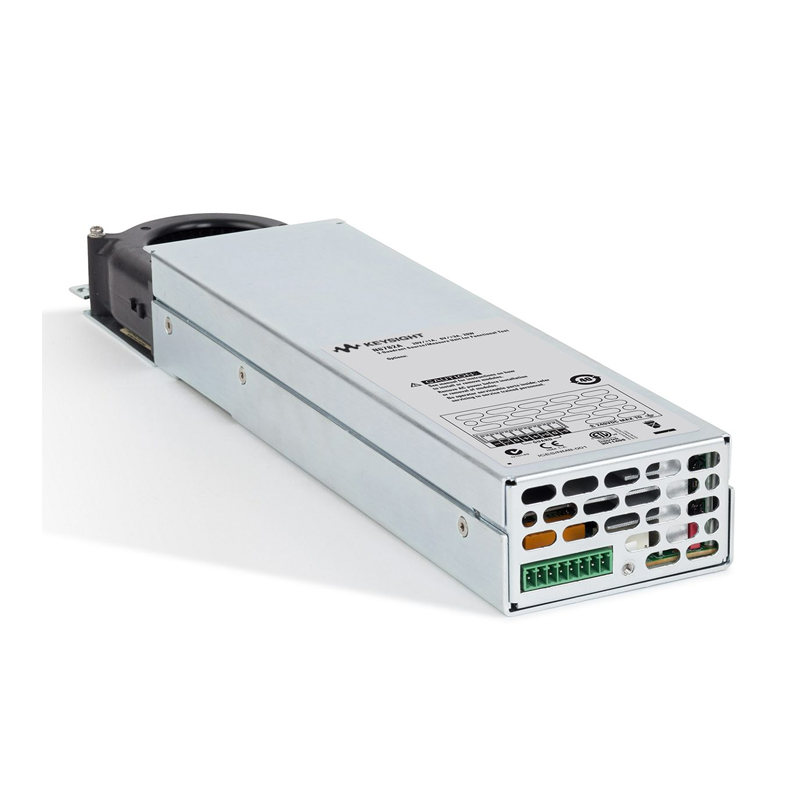

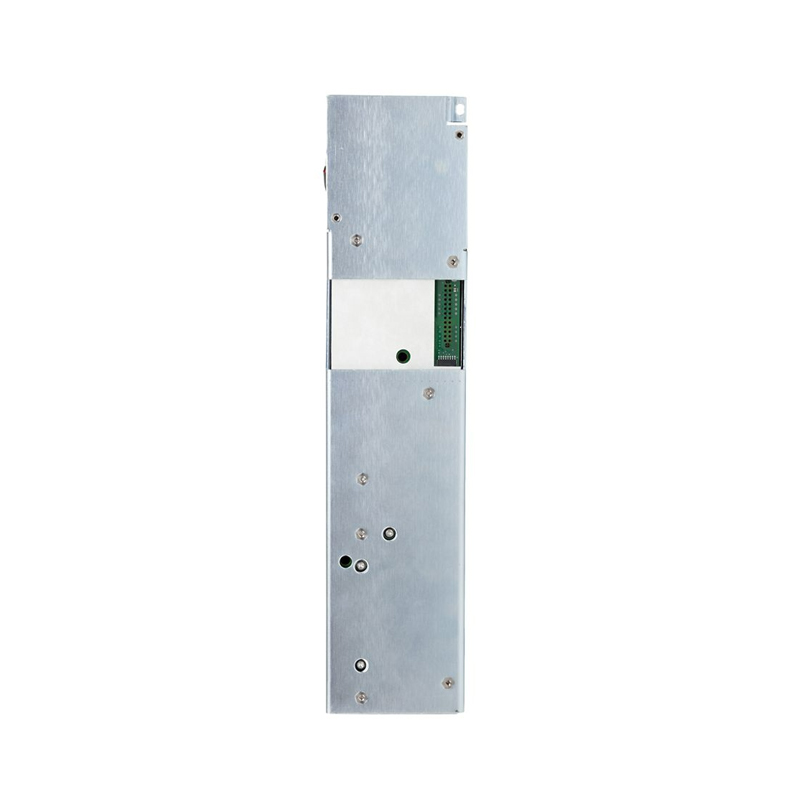

是德科技 适用于功能测试的 2 象限源表模块 N6782A

产品概述

Keysight N6782A 是专为测试器件的高级功能而设计的一款源表模块（SMU）。 N6782A 不仅能够调制最高 100 kHz 输出，还能输出和消耗电流（2 象限操作），因此非常适合用于测试各种器件的高级功能，例如直流/直流转换器、电源管理单元、功率放大器和电源管理 IC。 它的快速电流输出和波形功能可对被测器件的输入级施加激励， 而其电子负载功能可对被测器件的输出级施加负载并执行测量，这形成了一个完整的测试解决方案。

产品特点

额定输出：

电压：高达 20 V

电流：高达 ±3 A

功率：20 W

编程准确度（23 °C ± 5 °C，经过 30 分钟预热。 适用于从最小值到最大值的程序）：

电压（20 V 量程）：0.025% + 1.8 mV

电压（6 V 量程）：0.025% + 600 µV

电流（3 A 和 1 A 量程）：0.04% + 300 µA

电流（300 mA 量程）：0.03% + 150 µA

输出编程速度：

输出电压可以在 10 µs 内或在 100 kHz 时变为电阻负载

测量准确度（23 °C ± 5 °C）：

电压（20 V 量程）：0.025% + 1.2 mV*

电流（3 A 量程）：0.03% + 250 µA*

电流（100 mA 量程）：0.025% + 10 µA*

电流（10 µA 量程）：0.025% + 8 nA

*支持无缝量程功能

N6782A 的其他特性和优势：

无毛刺电源输出和测量――改变输出范围和量程时不会出现任何毛刺

2 象限操作――可充当电压源或电流源，也可充当 CV 或 CC 电子负载

四个电流量程――在不同工作模式下精确捕获被测器件的电流

出色的瞬态响应――当负载发生快速变化时，保持电压或电流稳定不变

快速直流调制――创建最高 100 kHz 的波形，用于激励被测器件或为被测器件添加负载

高速数字化测量――使用内置的 200 kHz 数字化仪每 5 µs 捕获/查看一次被测器件的功耗
