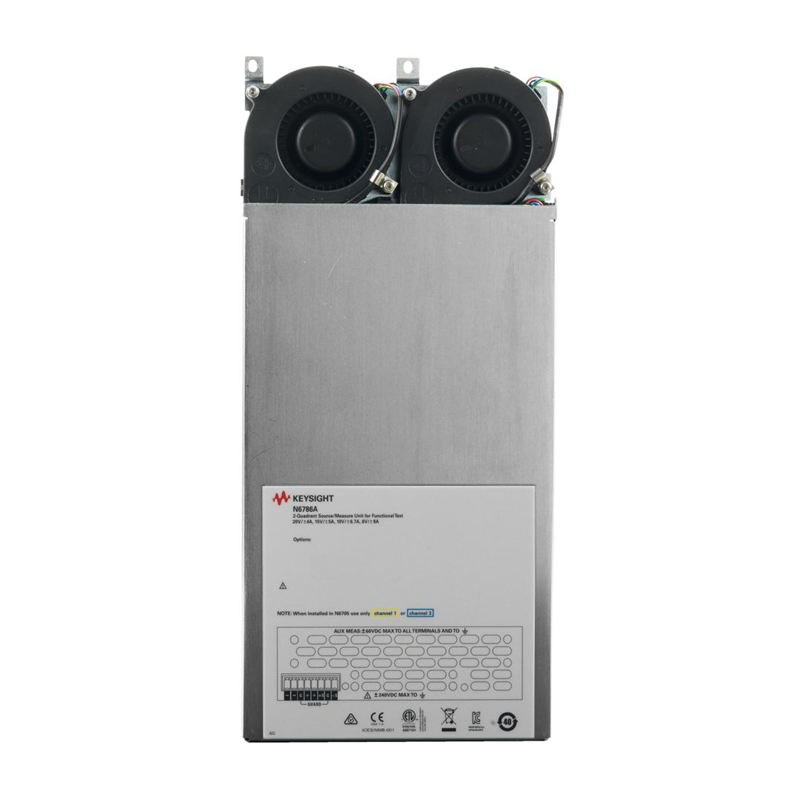

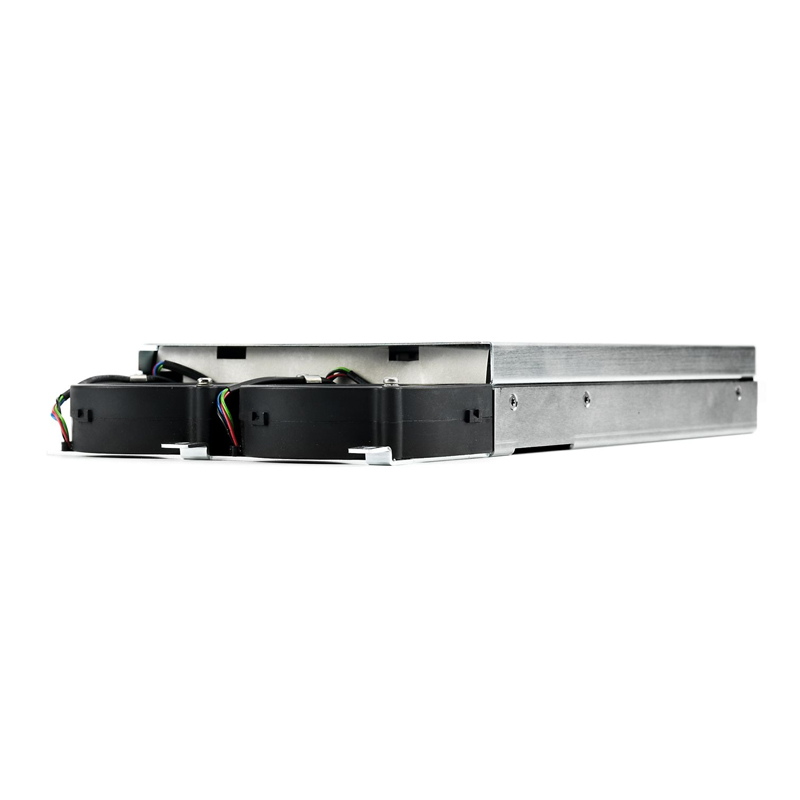

是德科技 适合功能测试的电源/测量单元 N6786A

产品特点

额定输出：

电压：20 V /15 V /10 V / 6 V

电流：± 4 A/± 5 A/± 6.7 A/± 8 A

功率：高达 80 W

输出电压波纹和噪声（PARD），20 Hz – 20 MHz:

CV峰峰值：15 mV

CV有效值：1.5 mV

编程精度（预热 30 分钟，23°C ± 5°C 温度条件下，最小到最大范围）：

电压，20 V、15 V、10 V 和 6 V 量程：0.025% + 1.8 mV

电流，4 A、5 A、6.7 A 和 8 A 量程：0.04% + 1.4 mA

测量精度（23°C ± 5°C 温度下）：

电压，20 V 量程：0.025% + 1.8 mV

电流，8 A 量程：0.04% + 1.5 µA

电流，100 mA 量程：0.025% + 10 µA

电流，1 mA 量程：0.025% + 100 nA

确保出色的电池寿命

是德科技旗下 N6780 系列是目前唯一可以通过单次测量和单一视图提供 nA 至 A 范围电流消耗视图的 SMU，能够帮助用户获得深入的洞察，确保出色的电池寿命。

出色的供电能力：精确电池仿真

类似于电池的稳定无毛刺源极和漏极（供电/电子负载）

可编程输出电阻能够仿真电池内部电阻

出色的测量功能：超出预期的测量范围

是德科技独有的技术创新无缝测量范围切换技术支持用户通过单次测量表征关机、睡眠和传输模式的器件电流，无需多次测量扫描

SMU 安培计（零负担电流分流）模式支持用户执行电池消耗测试，表征使用真实电池时的器件性能

卓越的分析功能：前所未有的深入器件功率消耗洞察

内置数字转换器能够每隔约 5 us（约 200 kHz）测量并记录电压、电流和功率

14585A 软件提供示波器、数据记录和 CCDF 功能，可以帮助用户查看并分析短期和长期功率消耗
