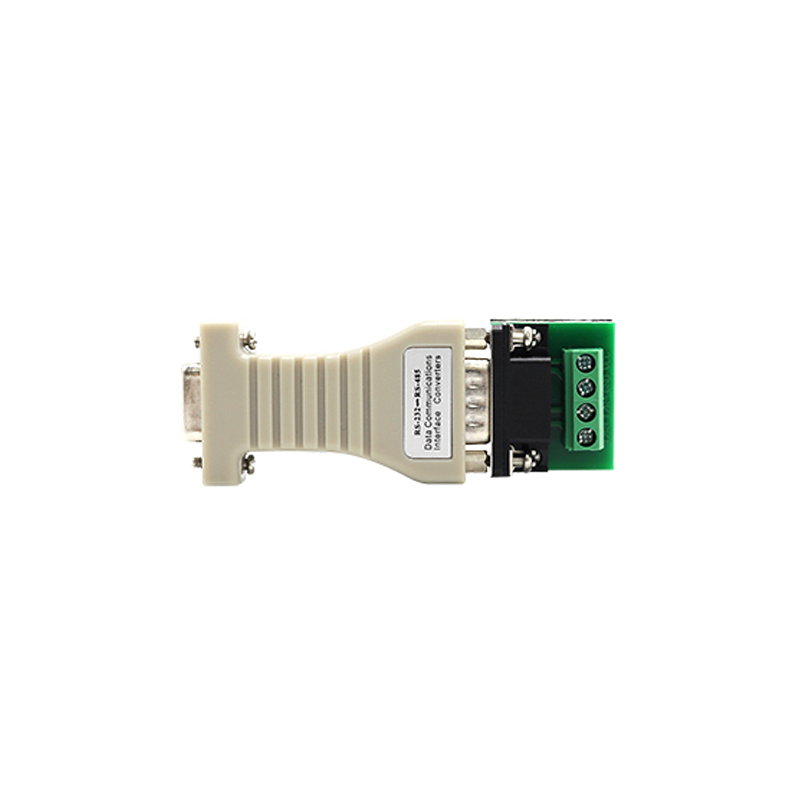

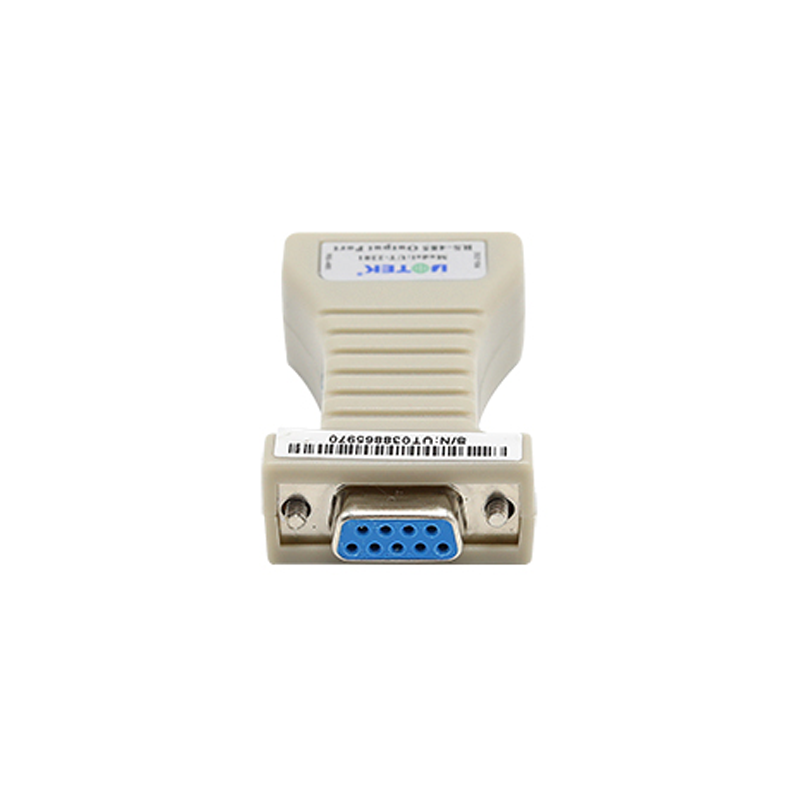

宇泰 袖珍型RS-232转RS-485接口转换器 UT-2201

产品介绍

为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信，必须进行标准串行接口的相互转换。转换器兼容RS-232、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-485信号，转换器可将RS-232通信距离延长至1.2公里，无需外接电源采用独特的“RS-232电荷泵”驱动， 不需要靠初始化RS-232串口可得到电源， 内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向， 而不需任何握手信号(如RTS、DTR等)， 从而保证了在RS-232半双工方式下编写的程序无需更改便可在RS-485方式下运行，确保适合现有的操作软件和接口硬件，转换器传输速率300-115.2Kbps. 都可以应用于主控机之间、主控机与单片机或外设之间构成点到点、点到多点远程多机通信网络，实现多机应答通信。 广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。

产品功能

接口特性：接口兼容EIA/TIA的RS-232C、RS-485标准
电气接口：RS-232端DB9孔型连接器，RS-485端DB9针型连接器，配接线柱
工作方式：异步半双工差分传输
传输介质：双绞线或屏蔽线
传输速率：300bps-115.2Kbps
外形尺寸：63mmX33mmX17mm
使用环境：-25℃ 到 70℃，相对湿度为5%到95%
传输距离：1,200米（RS-485端） 5米（RS-232端）

技术参数

RS-232C引脚分配：

RS-485输出信号及接线端子引脚分配：
