产品介绍

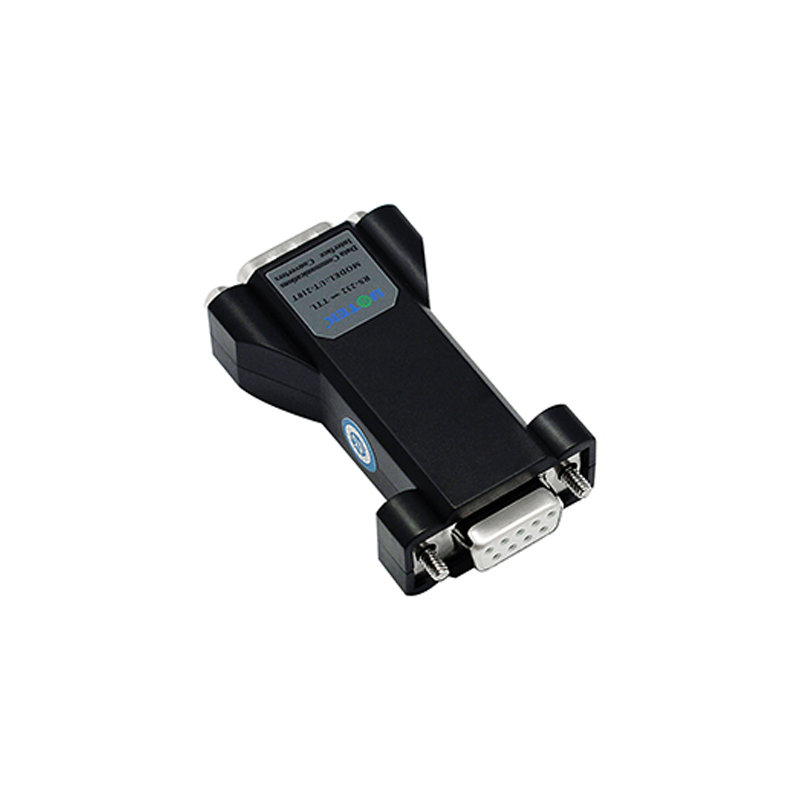

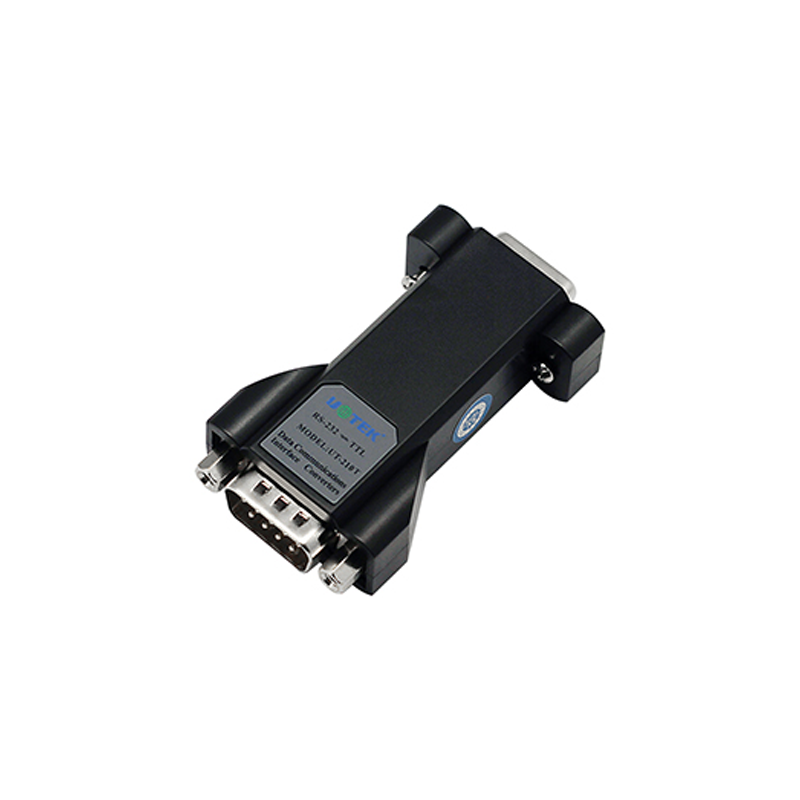

为了便于配有不同标准串行接口的外部设备或智能仪器之间进行数据通信,必须进行标准串行接口的相互转换。UT-210T接口转换器可将RS-232C的串行接口数据发送(TXD)和数据接收(RXD)的信号转换成TTL/COMS的兼容电平,转换成TTL的电平为0-3.3V,无需外接电源采用独特的“RS-232电荷泵”驱动, 不需要靠初始化RS-232串口可得到电源, 内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向, 而不需任何握手信号 (如RTS、DTR等), 从而保证了RS-232在全双工方式下编写的程序无需更改便可在TTL方式下运行,确保适合现有的操作软件和接口硬件,转换器传输速率300-115.2Kbps。
产品功能
接口特性:接口兼容EIA/TIA的RS-232C、TTL/COMS标准
电气接口:RS-232端DB9孔型连接器,TTL端DB9针型连接器
工作方式:异步全双工
传输介质:双绞线或屏蔽线
传输速率:300bps-115.2Kbps
外形尺寸:63mmX33mmX17mm
使用环境:-25℃ 到 70℃,相对湿度为5%到95%
传输距离:5米
技术参数
RS-232C引脚分配:
DB9母头孔型 | RS-232C接口信号 |
1 | DCD |
2 | 发送数据SOUT (TXD) |
3 | 接妆数据SIN (RXD) |
4 | DTS |
5 | 信号地GND |
6 | DTR |
7 | RTS |
8 | CTS |
9 | RI |
TTL输出信号引脚分配:
DB9公头/针形 | 输出信号 | TTL输出(3.3V) |
1 | RXD | 接收数据 |
2 | TXD | 发送数据 |
3 | 空 | 空 |
4 | 地 | 空 |
5 | 空 | 地线 |
6,7,8,9 | 输出信号 | 空 |
