UT-2201-PCBA
UT-2201-PCBA

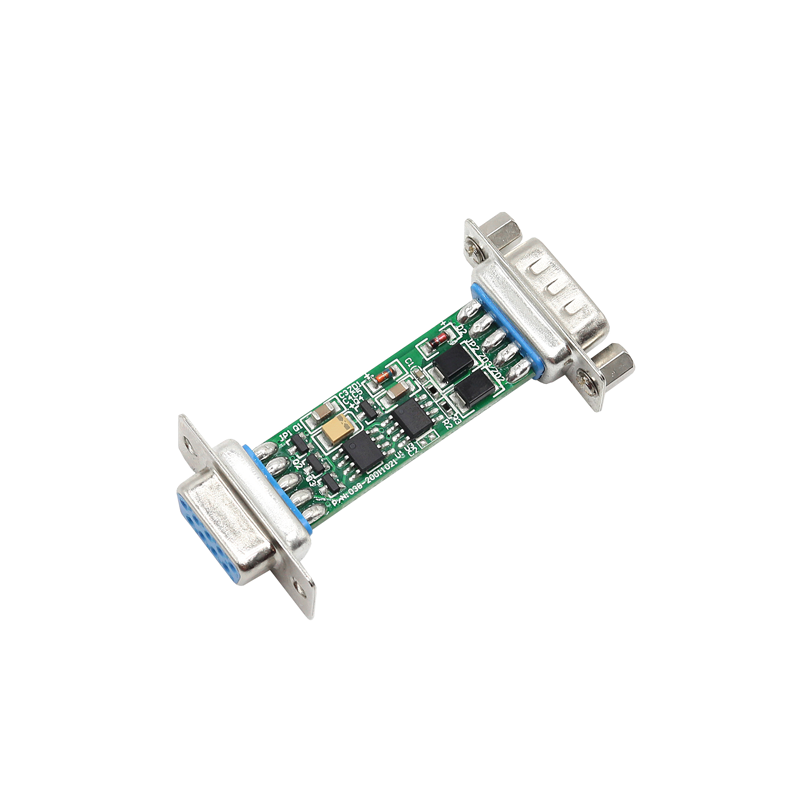

宇泰 商业级袖珍型RS-232到RS-485接口转换器 UT-2201-PCBA

品牌名称：宇泰科技

产品型号：UT-2201-PCBA

获取报价 加入询盘
产品规格
产品介绍
本产品外形采用DB-9/DB-9 通用转接插头，其中，T/R+、T/R-代表收发Ａ+、Ｂ-，VCC代表备用电源输入， GND 代表公共地线。
资料下载
宇泰 商业级袖珍型RS-232到RS-485接口转换器 UT-2201-PCBA - 产品资料
4页
渠道商
产品详情

产品介绍

本产品外形采用DB-9/DB-9 通用转接插头，其中，T/R+、T/R-代表收发Ａ+、Ｂ-，VCC代表备用电源输入， GND 代表公共地线。点到点、点到多点、半双工通信接两根线(T/R+、T/R-)， 接线原则“发/收+”接对方的“发/收+”、“发/收-”接对方的“发/收-”。RS-485 半双工模式接线时，将T/R+（发/收+）接对方的A+、T/R-，（发/收-）接对方的B-。



技术参数

接口特性

接口兼容EIA/TIA的RS-232C、RS485标准

电气接口

RS-232端DB9孔型连接器，RS-485端DB9针型连接器，配接线柱（可选）

工作方式

异步半双工差分传输

传输介质

双绞线或屏蔽线

传输速率

300bps-115.2Kbps

外形尺寸

62.5mmX31mmX12.5mm

使用环境

-25℃   到 70℃，相对湿度为5%到95%

传输距离

1,200米（RS-485端） 5米（RS-232端）

保护等级

RS-485接口每线600W的雷击浪涌保护

RS-232C引脚分配

DB9   Female(PIN)

RS-232C接口信号

1

保护地

2

发送数据SOUT(TXD)

3

接收数据SIN (RXD)

4

数据终端准备DTR

5

信号地GND

6

数据装置准备DSR

7

请求发送RTS

8

清除发送CTS

9

响铃指示RI

RS-485输出信号及接线端子引脚分配

DB9   Male(PIN)

输出信号

RS-485半双工接线

1

T/R+

RS-485(A+)

2

T/R-

RS-485(B-)

3

N/C

空

4

N/C

空

5

GND

地线

6

VCC

+5V备用电源输入
