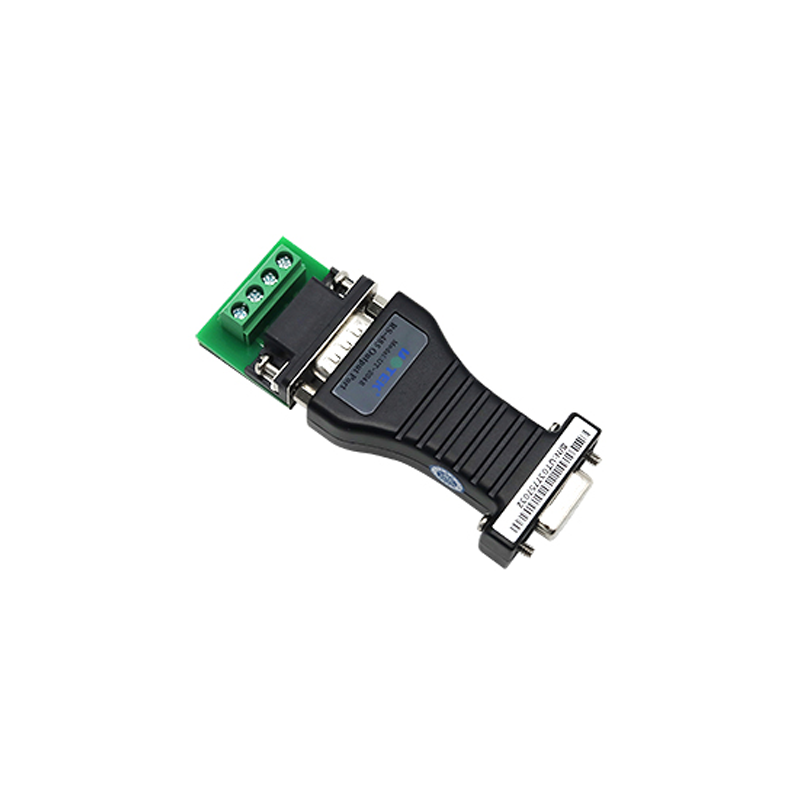

宇泰 工业级高性能RS-232转RS-485接口转换器 UT-204E

品牌名称:宇泰科技

产品型号:UT-204E

产品规格
产品介绍
为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信,必须进行标准串行接口的相互转换。
渠道商
产品详情

产品介绍

为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信,必须进行标准串行接口的相互转换。转换器兼容RS-232、RS-485标准,能够将单端的RS-232信号转换为平衡差分的RS-485信号,内置快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-485接口,采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)转换器可将RS-485通信距离延长至1.2公里, 无需外接电源采用独特的“RS-232电荷泵”驱动, 不需要靠初始化RS-232串口可得到电源, 内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等),从而保证了在RS-232方式下编写的程序无需更改便可在RS-232方式下运行,确保适合现有的操作软件和接口硬件,转换器传输速率300-115.2Kbps. 都可以应用于主控机之间、主控机与单片机或外设之间构成点到点、点到多点远程多机通信网络, 实现多机应答通信. 广泛地应用于工业自动化控制系统、一卡通、门禁系统、消费系统、考勤系统、停车场系统、自助银行系统、公共汽车收费系统、公路收费站系统等等。



技术参数

接口特性

接口兼容EIA/TIA的RS-232C、RS-485标准

电气接口

RS-232端DB9孔型连接器,RS-485端DB9针型连接器,配接线柱

工作方式

异步半双工差分传输

传输介质

双绞线或屏蔽线

传输速率

300bps-115.2Kbps

外形尺寸

63mm×33mm×17mm

使用环境

-40℃   到 85℃,相对湿度为5%到95%

传输距离

1,200米(RS-485端) 5米(RS-232端)

保护等级

RS-485接口每线600W的雷击浪涌保护。

RS-232C引脚分配:

DB9母头孔型

RS-232C接口信号

1

保护地

2

发送数据SOUT (TXD)

3

接收数据SIN (RXD)

4

数据终端准备DTR

5

信号地GND

6

数据装置准备DSR

7

请求发送RTS

8

清除发送CTS

9

响铃指示RI

RS-485输出信号及接线端子引脚分配:

DB9公头/针型

输出信号

RS485半双工接线

1

T/R+

RS-485(A+)

2

T/R-

RS-485(B-)

3

N/C

4

N/C

5

GND

地线

6

VCC

+5V备用电源输入
