UT-2506A
UT-2506A
UT-2506A

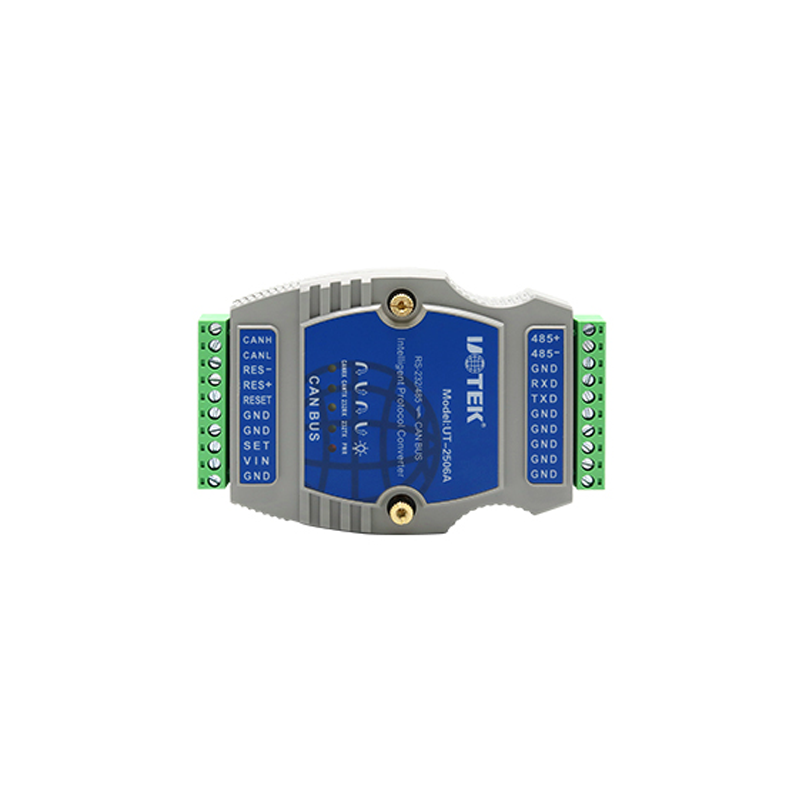

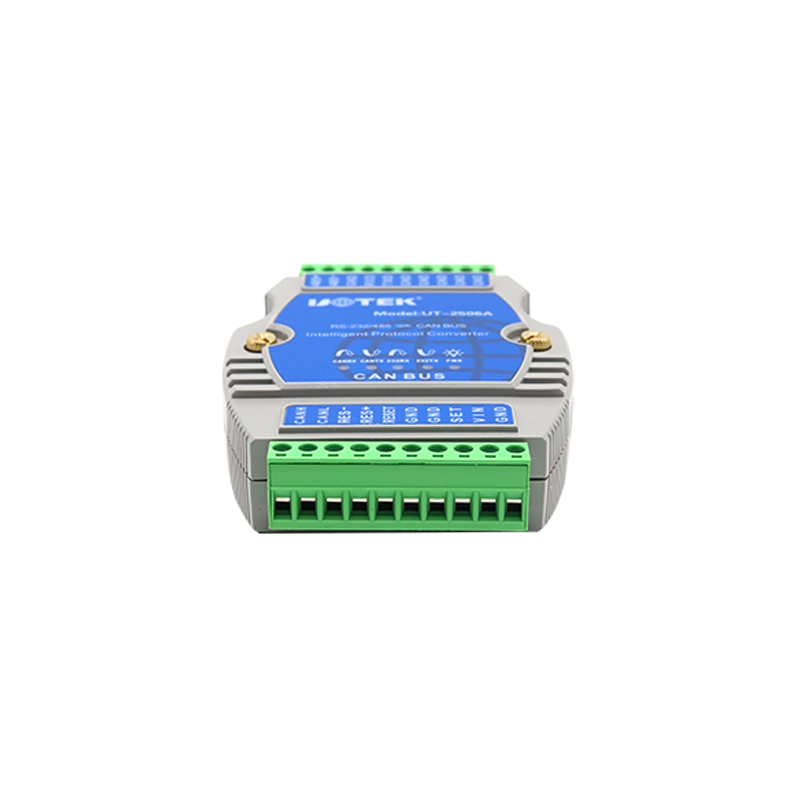

宇泰 RS-232/485转CAN BUS协议转换器 UT-2506A

品牌名称：宇泰科技

产品型号：UT-2506A

获取报价 加入询盘
产品规格
产品介绍
UT-2506A是一款高性能RS-232/485转CAN-bus总线通讯协议转换器。转换器支持RS-232/485和CAN-bus之间的互联互通；
资料下载
宇泰 RS-232/485转CAN BUS协议转换器 UT-2506A - 说明书
4页
渠道商
产品详情

产品介绍

UT-2506A是一款高性能RS-232/485转CAN-bus总线通讯协议转换器。转换器支持RS-232/485和CAN-bus之间的互联互通；RS-232/485支持600-230400bps波特率，CAN-BUS支持5kbps-1Mbps的通讯速率;且转换器支持三种数据转换模式：透明转换、透明带标识转换、Modbus协议转换。进一步扩展了该转换器的应用范围。UT-2506A转换器提供配置工具，用户可以灵活设置UT-2506A转换器的接口参数。工业级高标准设计；CAN通讯接口和系统之间隔离，具备一定的抗干扰和防浪涌能力，广泛应用于工业控制、数据通讯系统。



产品功能

支持CAN-bus与RS-232/485的双向数据传输
支持CAN2.0协议
集成1路CAN-bus通讯接口，支持5Kbps-1Mbps通讯速率
集成1路RS-232/485通讯接口，支持600bps-230Kbps通讯速率
提供三种数据转换模式：透明转换、透明带标识转换、Modbus 协议转换



技术参数

工作电压

12-36V   DC

工作电流

≤   150mA@12V

工作温度

-40~+85℃

储存温度

-40~+85℃

工作湿度

5~95%（无凝露）

储存湿度

5~95%（无凝露）

隔离电压

1000VDC

CAN接口定义

引脚

引脚名称

引脚含义

1

CANH

CAN-H信号连接端

2

CANL

CAN-L信号连接端

3

RES-

CAN匹配电阻端一

4

RES+

CAN匹配电阻端二

5

RESET

复位（低有效）

6

GND

信号地

7

GND

信号地

8

SET

设置脚（低有效）

9

VIN

电源输入正极

10

GND

电源输入负极

RS-232/485接口定义

引脚

引脚名称

引脚含义

1

485+

RS485-A

2

485-

RS485-B

3

GND

信号地

4

RXD

RS232接收

5

TXD

RS232发送

6

GND

信号地

7

GND

信号地

8

GND

信号地

9

GND

信号地

10

GND

信号地
