产品介绍

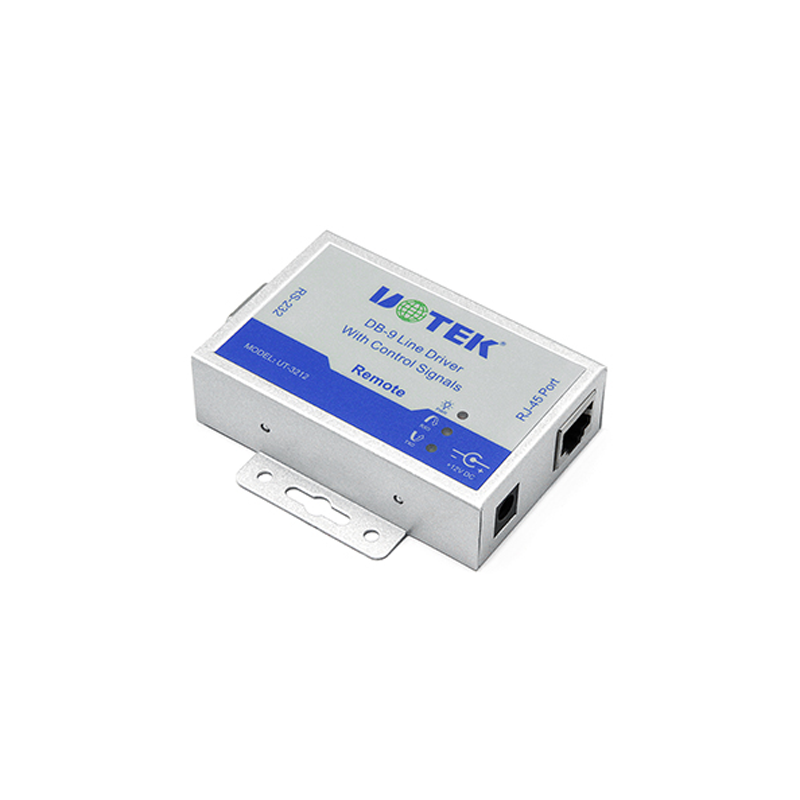

UT-3212系列RS-232长线驱动器或长线收发器或长距转发器,它可以同时将两台异步通信的RS-232设备的通信距离延长至最大1.2公里。由于采用了防雷技术,完全保护了两端RS-232设备浪涌的干扰损坏,明显地提高了通信系统的可靠性与稳定性,同时由于改变了原来RS-232接口单端传输方式,使用了双绞线传输,大大提高了通信距离。在使用专用自有线路的异步RS-232点到点通领域,都可以使用UT-3212来满足接口保护或延长距离的需求。UT-3212系列产品有4线、6线。其中UT-3212 4线产品可以传送一对数据信号,和RTS、CTS流量控制。
UT-3212体积小巧,对导线要求不高,可用一般网线或8芯双绞线最好有带屏蔽线的线材。可以直接插到设备的RS-232接口,使用非常方便。
UT-3212系列产品已经被广泛地应用于点到点RS-232通信、多用户终端与主机的联接、RS-232远程控制系统、程控交换机计费终端、卫星接收机。
技术参数
接口 | 一端符合EIA RS-232C和CCITT V.24异步协议、另一端使用标准RJ-45接口 |
连接器 | RS-232一侧使用DB9孔连接器,线路一侧使用RJ-45接口连接器 |
传输模式 | 异步、全双工或半双工 |
速率 | 300-115200bps |
电源 | 9-24VDC 1A |
外形尺寸 | 79mm×52mm×21mm |
使用环境 | -25℃ 到 70℃,相对湿度为5%到95% |
RS-232母头引脚定义:
DB9母头 | Loca接口信号 |
1 | 空 |
2 | 发送数据SOUT (TXD) |
3 | 接收数据SIN (RXD) |
4 | 空 |
5 | 信号地GND |
6 | 空 |
7 | 清除发送CTS |
8 | 请求发送RTS |
9 | 空 |
RS-232公头引脚定义:
DB9公头 | Remote接口信号 |
1 | 空 |
2 | 接收数据SIN(RXD) |
3 | 发送数据SOUT (TXD) |
4 | 空 |
5 | 信号地GND |
6 | 空 |
7 | 请求发送RTS |
8 | 清除发送CTS |
9 | 空 |
RJ-45接头引脚定义:
RJ-45 | 接口信号 |
1 | 电源VCC |
2 | 电源GND |
3 | 通信数据1 |
4 | 通信数据2 |
5 | 通信数堰3 |
6 | 通信数据4 |
7 | 通信数据5 |
8 | 通信数据6 |
