产品介绍

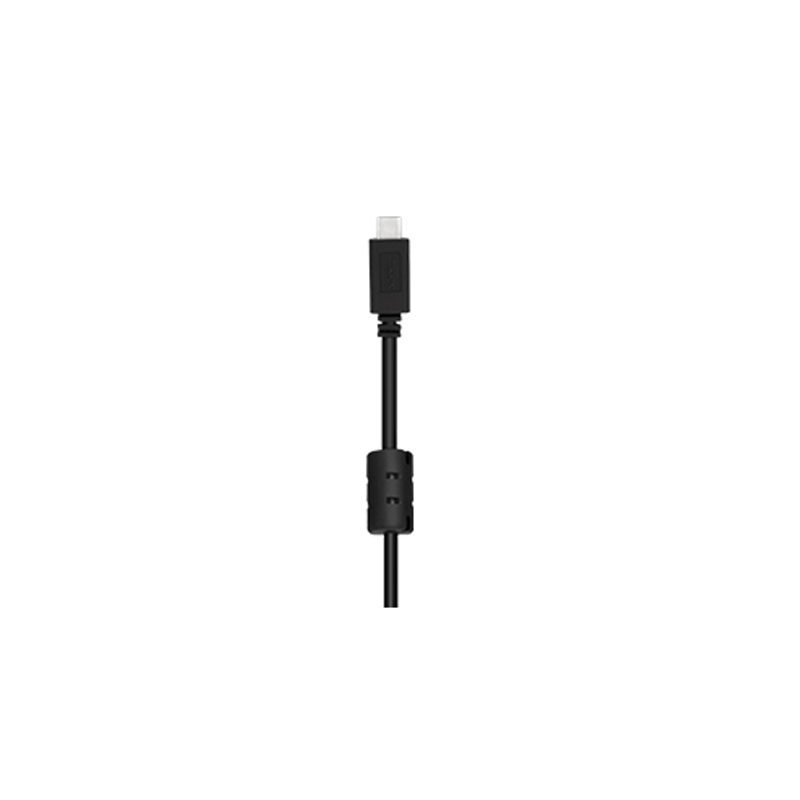

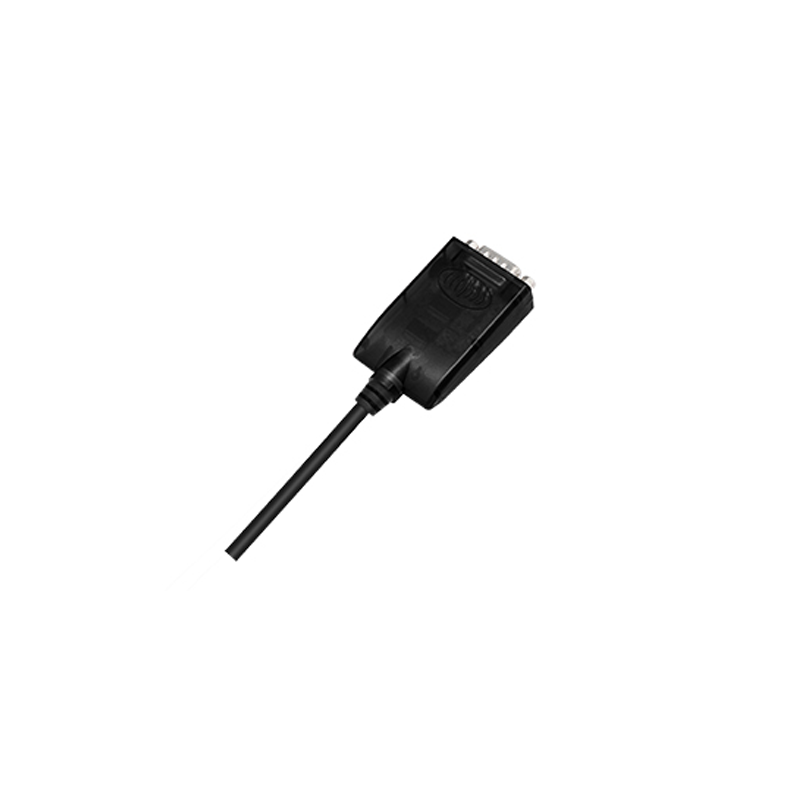

USB Type-C转RS-232转换器,工业级产品,强劲芯片,兼容性强,产品拥有指示灯,故障清晰可见。产品广泛应用于modem,条形码机,税控机,PDA,数控机床,工业机器、仪表等。
技术参数
标准 | 符合 USBV1.1、1.0、2.0标准EIA RS-232标准, |
USB信号 | VCC、DATA-、DATA+、GND、FG |
RS-232信号 | DCD RXD TXD DTR GND DSR RTS CTS RI |
工作方式 | 异步工作、点对点工作 |
方向控制 | 采用数据流向自动控制技术,自动判别和控制数据传输方向 |
波特率 | 300-460800bps,自动侦测串口信号速率 |
负载能力 | 支持点到点通信方式 |
传输距离 | RS-232端5米、USB口不超过5米 |
接口保护 | 浪涌保护、±15KV静电 保护 |
接口形式 | USB-C类接口公头,DB9公头的连接器连接 |
信号指示 | 2个信号指示灯发送(TXD)接收(RXD)1个电源指示灯(POWER) |
传输介质 | 双绞线或屏蔽线 |
线长尺寸 | 1500±30mm |
使用环境 | -40℃ 到 85℃,相对湿度为5%到95% |
支持USB/RS-232 接口转换器
支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等
DB9针型:RS-232C输出信号引脚分配
DB9针型(PIN) | RS-232C接口信号 |
1 | 保护地 |
2 | 接收数据SIN (RXD) |
3 | 发送数据SOUT(TXD) |
4 | 数据终端准备DTR |
5 | 信号地GND |
6 | 数据装置准备DSR |
7 | 请求发送RTS |
8 | 清除发送CTS |
9 | 响铃指示RI |
