UT-242E
UT-242E
UT-242E

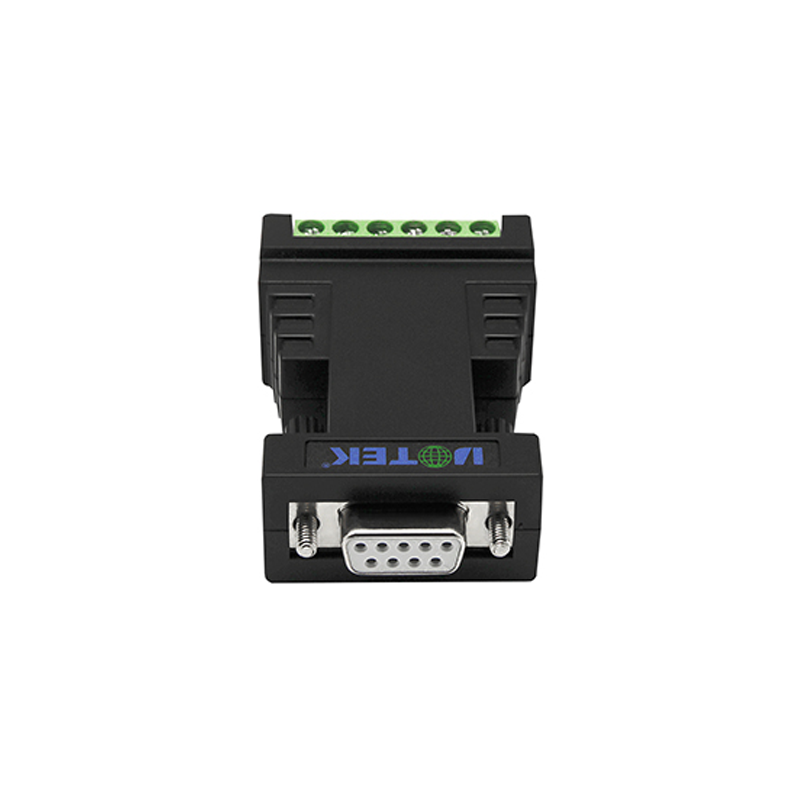

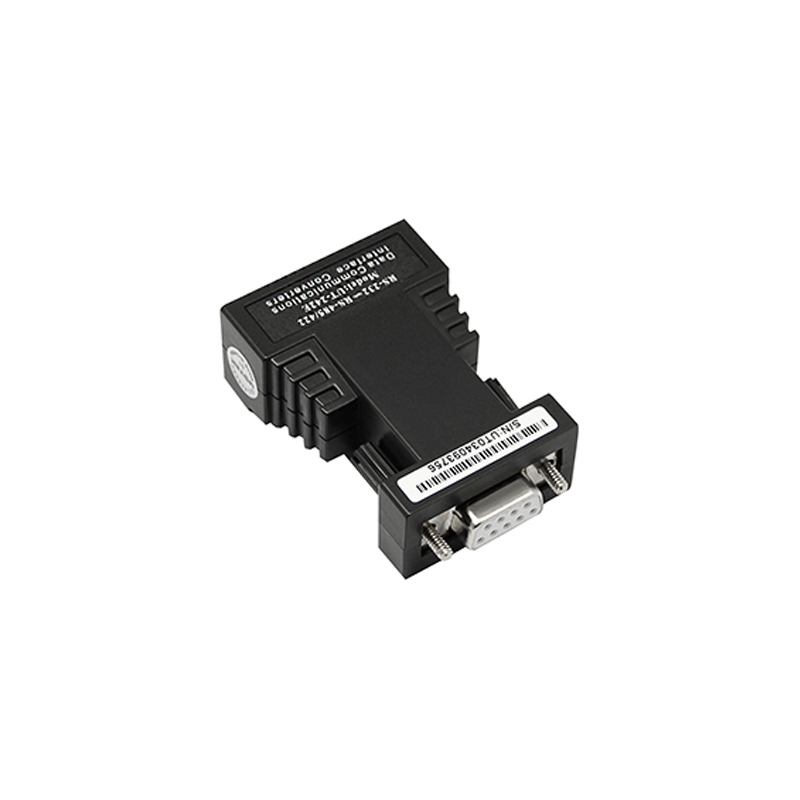

宇泰 RS-232转RS-485/422无源防雷转换器 UT-242E

品牌名称：宇泰科技

产品型号：UT-242E

获取报价 加入询盘
产品规格
产品介绍
为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信，必须进行标准串行接口的相互转换。
资料下载
宇泰 RS-232转RS-485/422无源防雷转换器 UT-242E - 说明书
5页
渠道商
产品详情

产品介绍

为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信，必须进行标准串行接口的相互转换。转换器兼容RS-232C、RS-485、RS-422标准，能够将单端的RS-232信号转换为平衡差分的RS-485或RS-422信号，转换器可将RS-232通信距离延长至1.2公里，无需外接电源采用独特的“RS-232电荷泵”驱动，不需要靠初始化RS-232串口可得到电源， 内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向， 而不需任何握手信号(如RTS、DTR等)， 无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换，从而保证了在RS-232全双工、半双工方式下编写的程序无需更改便可在RS-422/485方式下运行，确保适合现有的操作软件和接口硬件，转换器传输速率300-115.2Kbps. 都可以应用于主控机之间、主控机与单片机或外设之间构成点到点、点到多点远程多机通信网络, 实现多机应答通信。广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。



技术参数

接口特性

接口兼容EIA/TIA的RS-232C、RS-485/RS-422标准

电气接口

RS-232端DB9孔型连接器，RS-485/422端配六位接线柱

工作方式

异步全双工、半双工差分传输自动选择，无需跳线设置

传输介质

双绞线或屏蔽线

传输速率

300bps-115.2Kbps

外形尺寸

62mm×40.5mm×21mm

使用环境

-40℃   到 85℃，相对湿度为5%到95%

传输距离

1,200米（RS-485/422端） 5米（RS-232端）

保护等级

雷击浪涌保护等级2KA

RS-232C引脚分配：

DB9母头/H孔型

RS-232C接口信号

1

保护地

2

发送数据SOUT (TXD)

3

接收数据SIN (RXD)

4

数据终端准备DTR

5

信号地GND

6

数据装置准备DSR

7

请求发送RTS

8

清除发送CTS

9

响铃指示R

RS-485/RS-422输出信号及接线端子引脚分配：

接线端子

输出信号

RS-422全双工接线

RS-485半双工接线

1

T/R+

发(A+)

RS-485(A+)

2

T/R-

发(A-)

RS-485(B-)

3

RXD+

收(A+)

空

4

RXD-

收(B-)

空

5

GND

地线

地线

6

VCC

电源9±1V50mA

空
