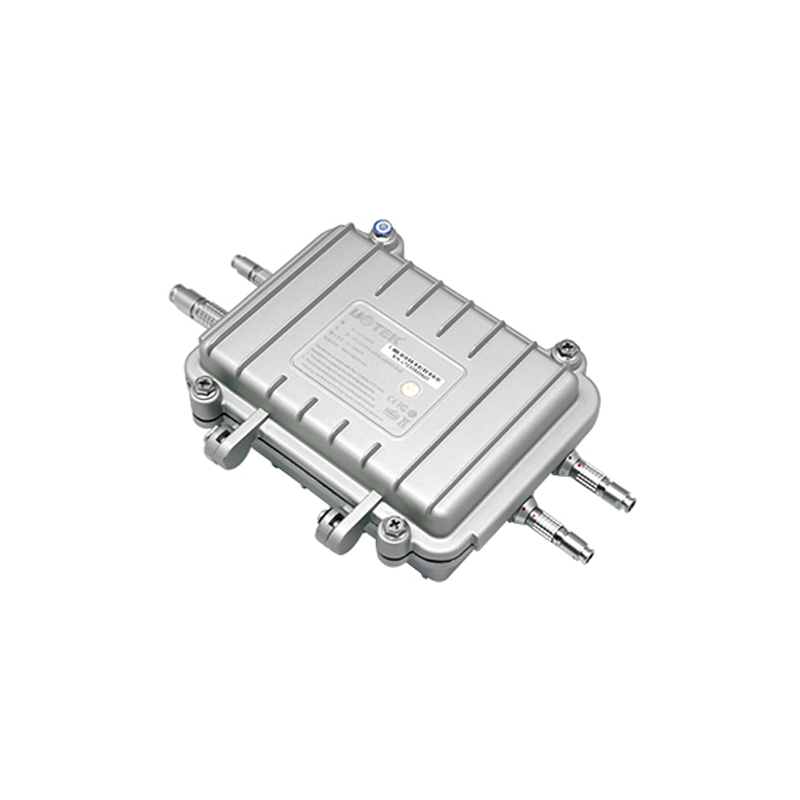

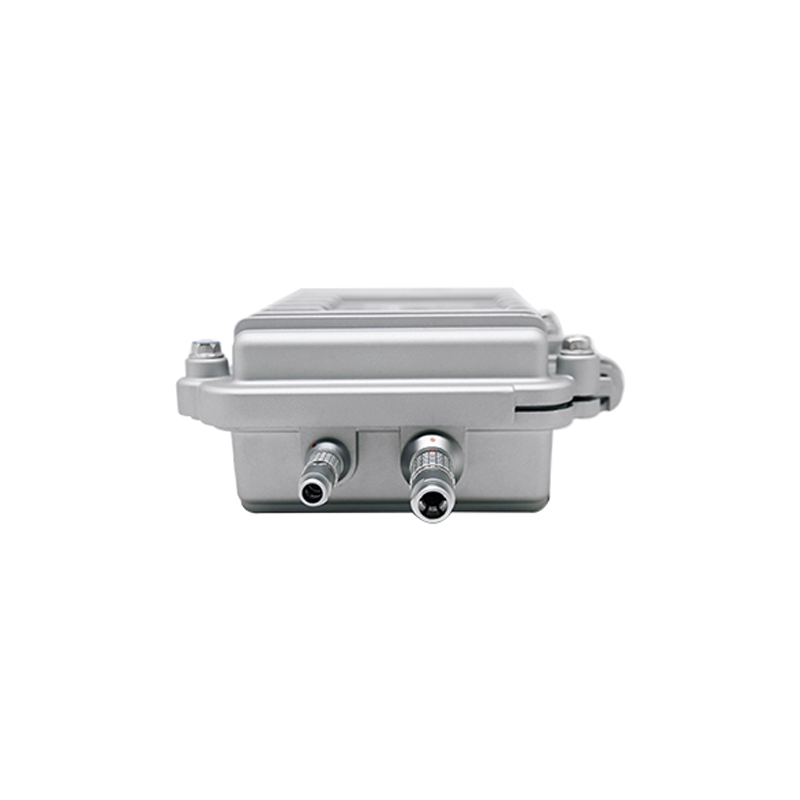

宇泰 光电隔离RS-232/485/422转RS-485/422防护型转换器 UT-2530E

品牌名称：宇泰科技

产品型号：UT-2530E

获取报价 加入询盘
产品规格
产品介绍
UT-2530E工业级光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，
资料下载
宇泰 光电隔离RS-232/485/422转RS-485/422防护型转换器 UT-2530E - 说明书
5页
渠道商
产品详情

产品介绍

UT-2530E工业级光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，金属铝外壳，具有防护等级高，防水性能好，接口采用防水性能的航空插座， 即插即用。有较强抗电磁干扰，适用于炼油、石化厂，加油站、加气站、矿井等恶劣应用环境中。外壳防护等级高达IP67。



技术参数

兼容RS-232、RS-485、RS-422 TIA/EIA标准

通信速率

300bps-115.2Kbps

工作电源

9-48VDC/350mA

能够连接128个RS-485或RS-422接口设备

通讯距离

5，000米（9，600bps）

工作方式

异步半双工（RS-485）或异步全双工(RS-422)通用，无需跳线设置

光电隔离加强型（隔离电压2.5KVrms /500VDC绝缘），专用DC/DC模块。

信号接口

RS-232/485/422端口   （差模/共模）:8/20us ， 3KA ，±5次，每次间隔   60s.

电源端口(差模/共模)

8/20us，5KA 、±5次,每次间隔 60s

电气接口

采用防水型航空接头

外壳防护等级

IP67

传输介质

双绞线或屏蔽线

外形尺寸

151mm×108mm×61mm

使用环境

-40℃   到 85℃，相对湿度为5%到95%

RS-485/422输入：

序号

输入信号

RS-422全双工

RS-485半双工

1

RXD+

收(A+)

空

2

T/R-

发(B-)

RS-485(B-)

3

Input   signal GND

输入信号地

输入信号地

4

RXD-

收(B-)

空

5

T/R+

发(A+)

RS-485(A+）

RS-485/422输出：

序号

输入信号

RS-422全双工

RS-485半双工

1

RXD+

收(B-)

空

2

T/R-

发(B-)

RS-485(B-）

3

RXD-

收(A+)

空

4

T/R+

发(A+)

RS-485（A+）

5

Output   signal GND

输出信号地

输出信号地

RS-232输入：

输入信号：RXD接收数据；Input signal GND；TXD发送数据

Power输入：

输入信号：GND电源地；VIN电源12-48VDC输入；GND电源地
